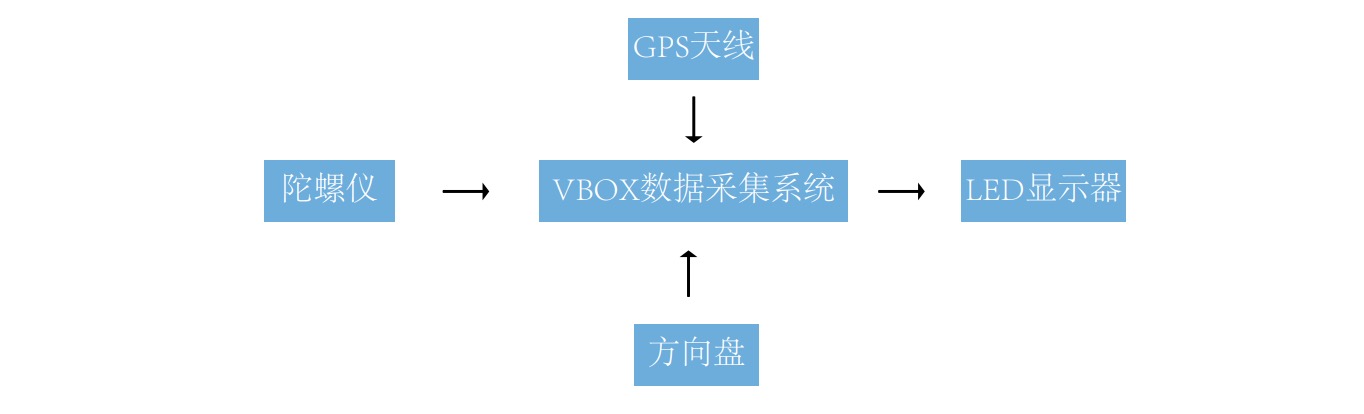

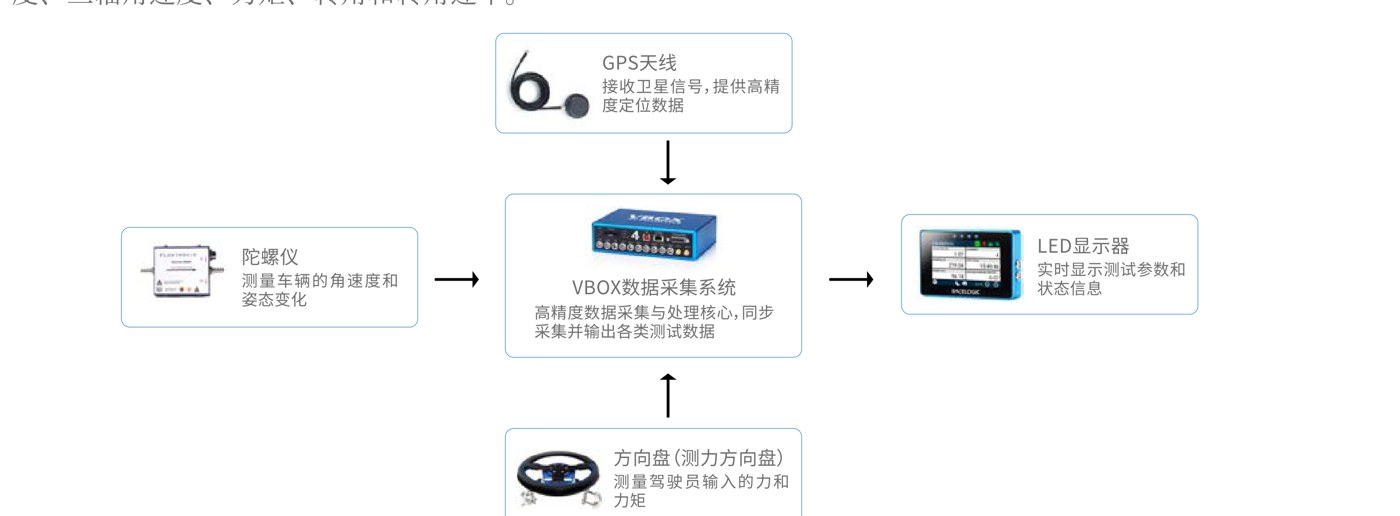

VBOX操稳测试系统主要由VBOX双天线数据采集系统、LED显示器、陀螺仪和测力方向盘组成。适用于汽车操作稳定性相关试验,如转向回正试验、稳态回转试验等,测量的参数有:侧滑角、侧倾角、俯仰角、三轴加速度、三轴角速度、力矩、转角和转角速率。

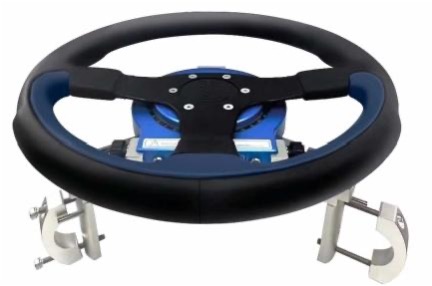

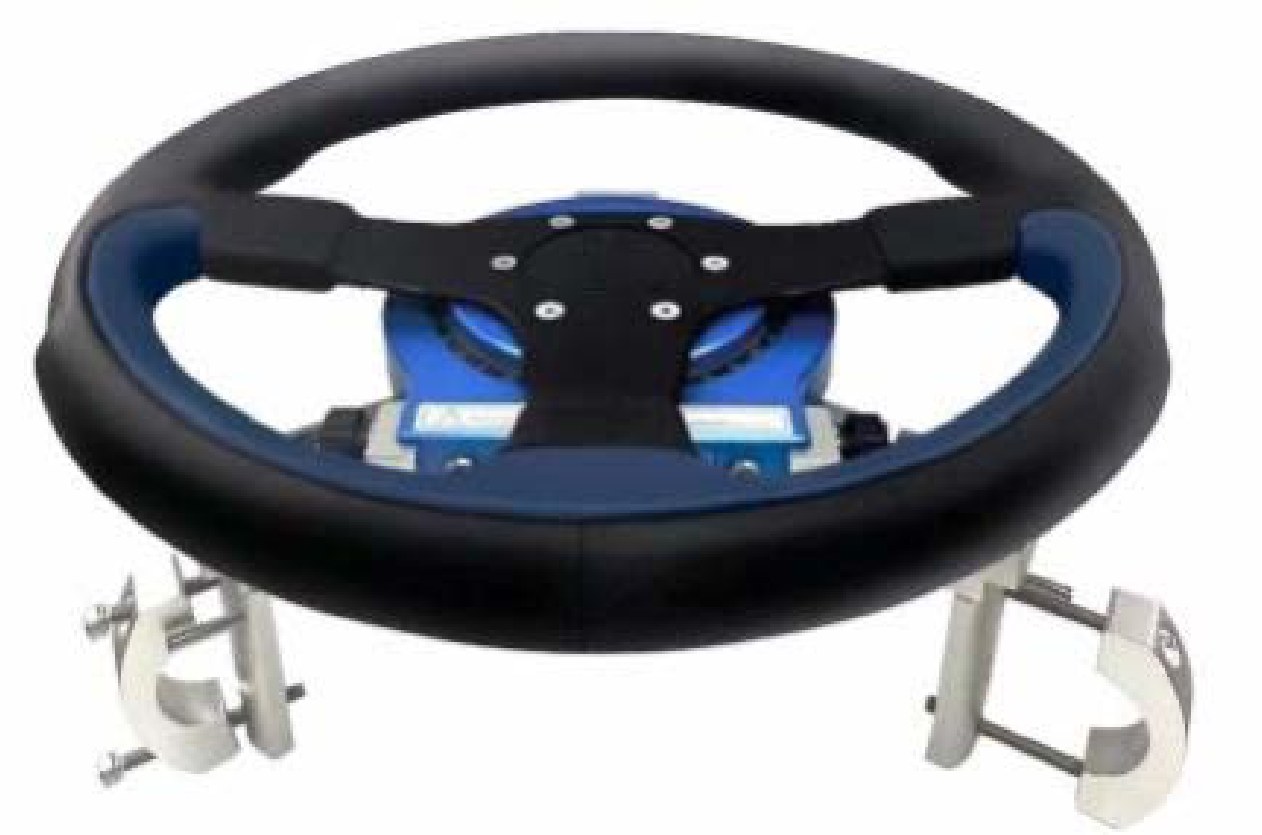

方向盘传感器 SENMSW
本公司的SENMSW系列传感器专门现代车辆方向盘设计,如乘用车和多用途车等。新的驾驶辅助系统的引入需要测试设备的性能更好。 本公司的SENMSW系列传感器完美满足现代汽车工程的需求。减小尺寸和重量,提供更高的动态和增加的分辨率,不会损害方向盘功能(安全气囊)和控制原件。为了达到最佳安全性,传感器具有很高的破碎力矩。本公司的SENMSW系列传感器安装在方向盘和转向轴之间。为了通用,传感器可以配备可互换的适配器,用于连接到转向轴传动装置。 本公司的SENMSW系列传感器配备了开关重置扭矩和角度。偏移被存储起来,并且在电压损失或重启后仍然可用。通过CAN总线,输出可以在任何点设置为零。校准数据存储在传感器元件中,使用户能够根据需要更换传感器元件。
特点:
·集成数据采集单元,CAN总线输出;
·采用遥测技术,提供无摩擦的信号传输;
·低惯性积与重量负载设计;
·非接触式磁电转向角传感器;
·超薄厚度尺寸设计;
·具备方向盘对中调节功能;
·快速,简便的安装;
·可配备小型的显示系统。
技术参数
性能指标 | 扭矩[力] | 转向角 | |||
电源 | 9~36 V | 测量范围 | ±20~200 N.m | 传感器类型 | 旋转编码器 |
滤波阈值 | 0.05 N.m | 线性度 | 0.1 %FS | 输出相位 | A,B,Z |
功耗(12V) | 2.7 W | 迟滞 | 0.1 %FS | 信号 | TTL |
数据输出率 | 100 Hz | 最大负荷 | 150 % | 输出脉冲 | 20000脉冲/360° |
AD采样率 | 500 Hz | 零点稳定值(超过 24小时) | 0.01 %FSO | 分辨率 | 0.1° |
总体总量 | 4.2 kg | 温度影响零点值 | 0.25 %FSO | 最高转速 | 4000°/s |
夹具重量 | 1.7 kg | 温度影响指标值 | 0.25 %FSO | ||
质量惯性矩 | 45 kg.cm2 | ||||
标称温度 | 0~70°C | ||||
工作温度 | -20~80 °C | ||||
输出协议 | CAN |
产品应用
万能测量方向盘,用于测量转向力矩、转向角和转向速度;
用于车辆驾驶动力学测试,如ISO 4138,稳态环形驾驶。
产品附件
随附配件 | 可选配件 |
350mm直径方向盘 | 450mm直径方向盘 |
电源连接电缆,2M | 方向盘固定夹具,直径400-480mm |
通用方向盘固定夹具,直径320-400mm | 功能定制 |
单点固定吸盘 | 数据显示与设置模块 |
用户指南 | |
运输箱 |

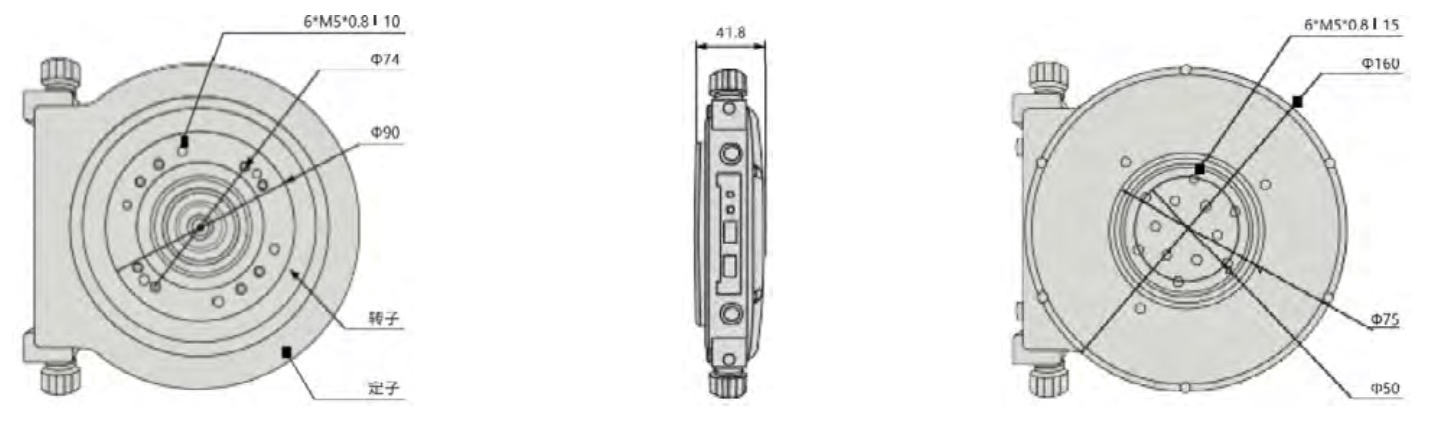

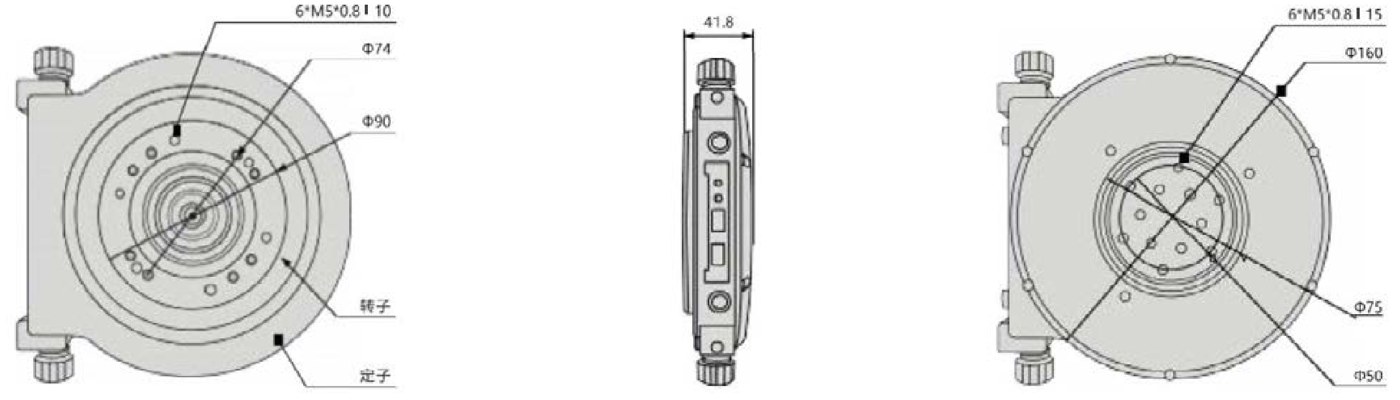

产品尺寸
以下标注的产品尺寸单位均为mm(毫米)

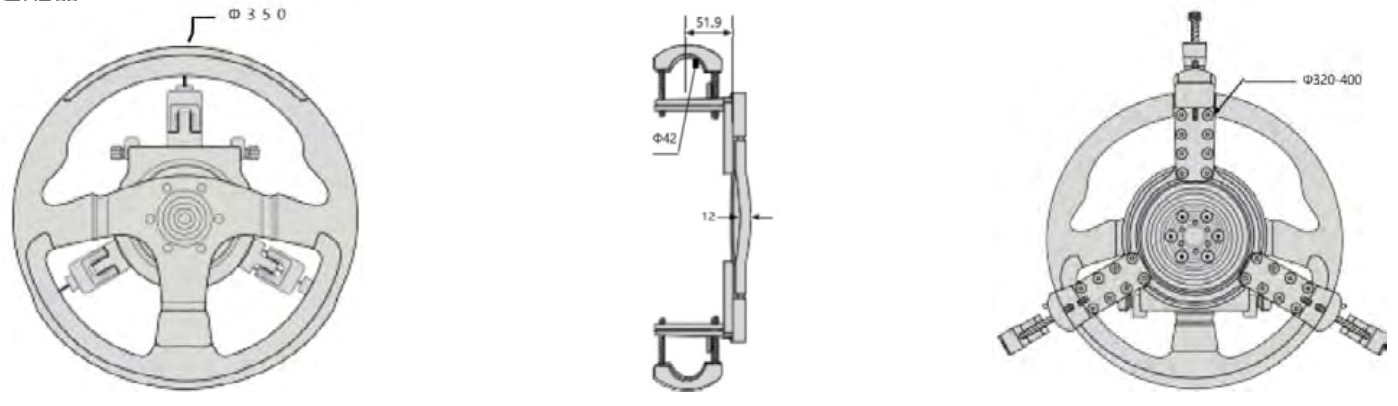

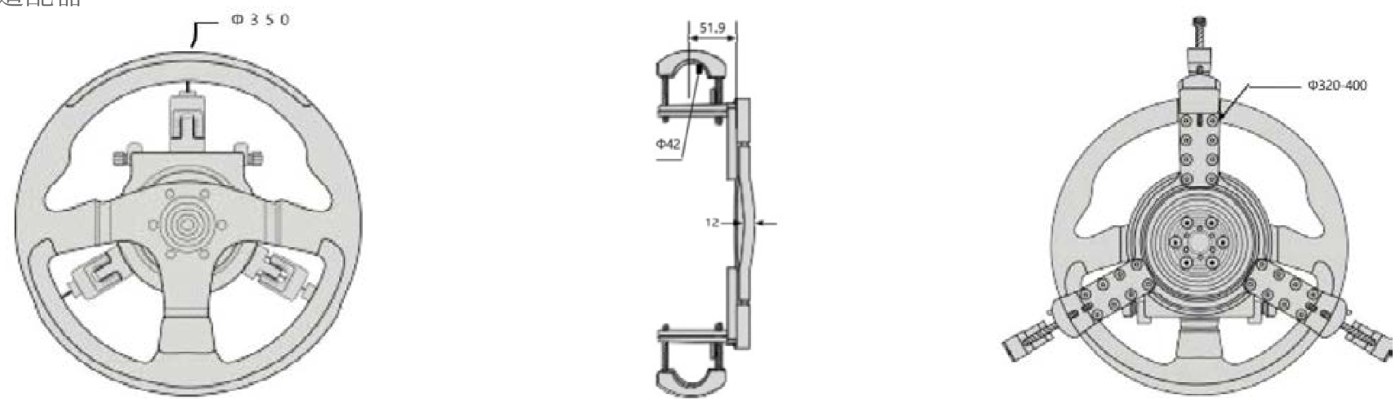

适配器

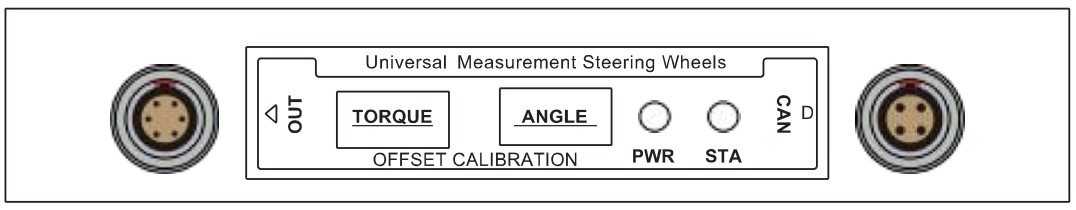

连接说明
传感器接口特征:一端为CAN接口,OUT接口;具有重置转向角和扭矩开关;具有PWR和STA显示灯。
订购指南
名称 | 量程 | 类型 |
SENMSW | 50N.m/100N.m/200N.m | 不带限位 |
SENMSW1 | 50N.m/100N.m/200N.m | 带限位 |
