配套传感器产品线覆盖整车封闭场地试验常用的多类传感器：便携式轮荷仪、平顺性测试加速度传感器、路谱采集加速度传感器、压力传感器、胎温胎压传感器，以及换挡力、手刹力、踏板力等力传感器。各类传感器可与数据采集仪配合使用，完成整车称重、平顺性试验（GB/T 4790）、道路路谱数据采集、整车制动测试、操纵力测量等试验任务，部分软件与特殊量程可按客户需求定制。

产品特点

·轮荷仪：4 台可同时工作并连接外部显示器，同时测量并显示单个轮重、轴重与整车质量，车轮无须在称重板上对中即可测量

·压电式三轴加速度传感器结合数据采集仪，可完成 GB/T 4790 汽车平顺性试验数据采集，定制计算软件可直接输出结果及测试报告

·DC MEMS 加速度传感器适用于整车路谱数据采集，覆盖各种工况

·自制压力传感器量程覆盖零压、负压、0-2000 bar，特殊量程可接受定制

·胎温胎压传感器实时检测轮胎压力和温度，16 通道，无线发送、CAN 报文输出，内置大容量电池并带剩余电量提示

·力传感器系列（换挡力、手刹力、踏板力）覆盖换挡、制动、踏板载荷等操纵力测量，精度与重复性指标优秀，安装便捷

主要产品/子产品

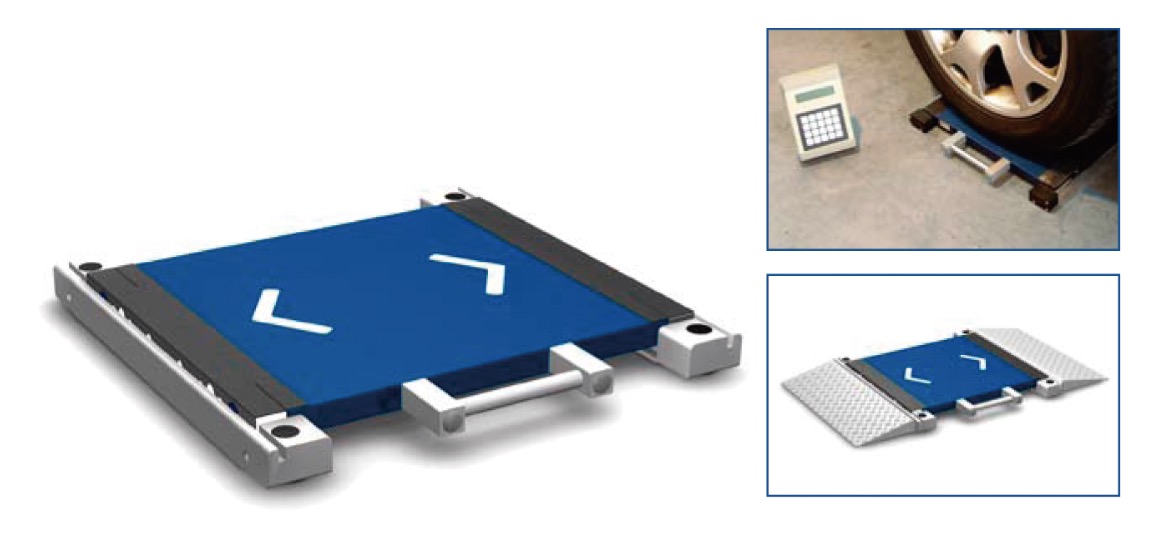

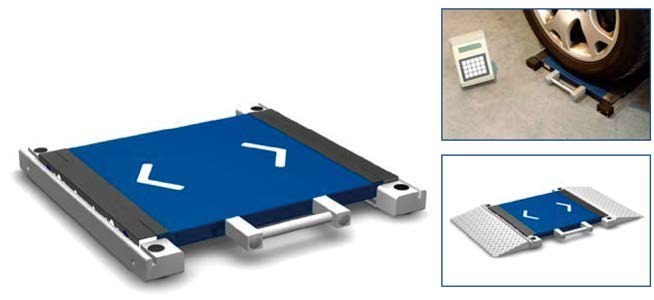

轮荷仪

便携式称重仪，4 台可同时工作并连接于外部显示器，同时测量并显示单个轮重、轴重与整车质量；车轮无须在称重板上对中即可精确测量，方便快捷。特点：测量结果精确；自重轻，一人即可操作使用；防护等级高，可靠性好，可超载使用。

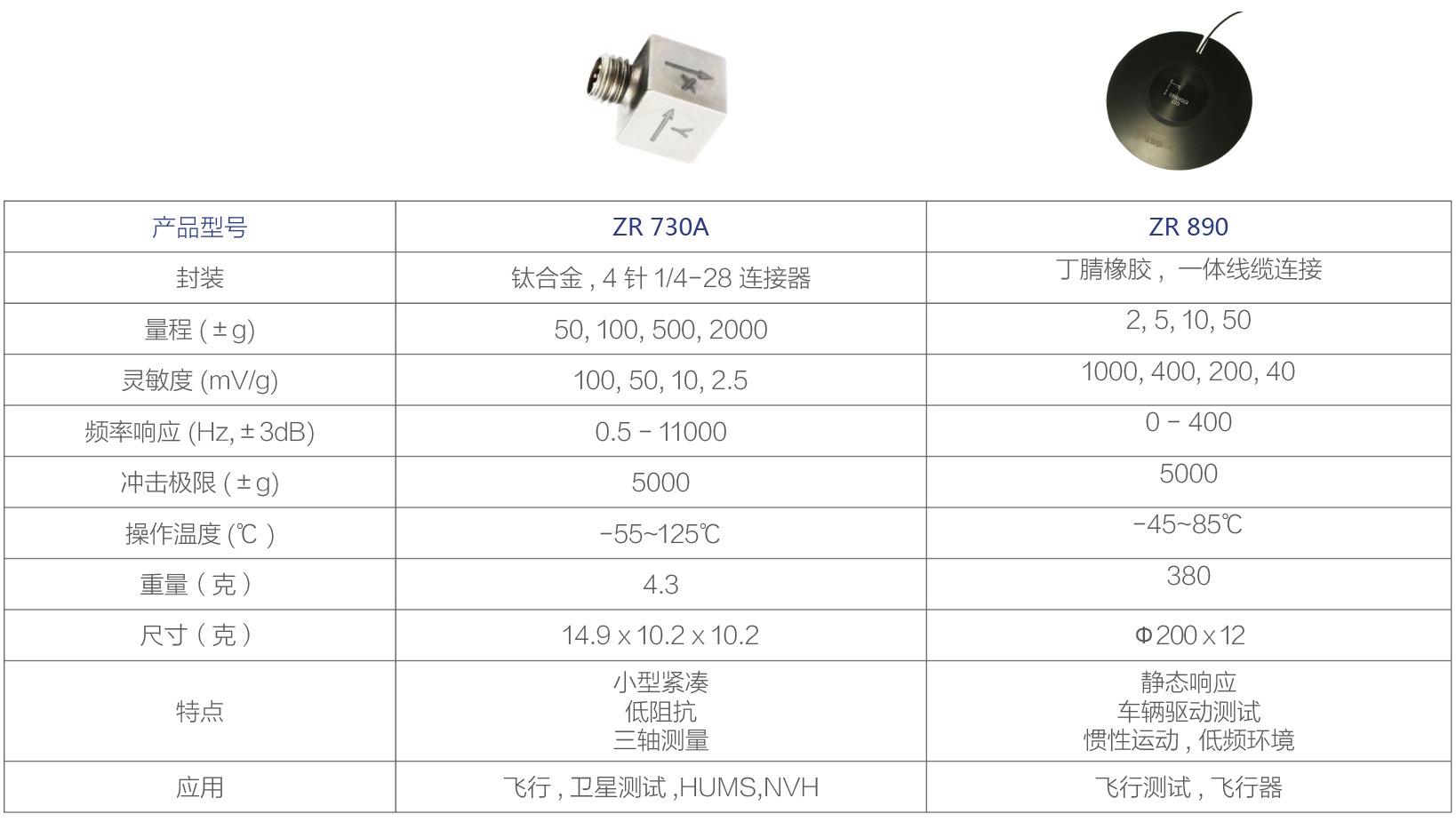

平顺性测试加速度传感器（ZR 730A / ZR 890）

压电式三轴加速度传感器，广泛应用于平顺性测试，结合数据采集仪可完成 GB/T 4790 汽车平顺性试验数据采集；泽尔定制国标平顺性测试计算软件，可直接输出结果及测试报告。ZR 730A：钛合金封装、4 针 1/4-28 连接器；量程 ±50/100/500/2000 g；灵敏度 100/50/10/2.5 mV/g；频率响应 0.5-11000 Hz（±3dB）；冲击极限 ±5000 g；操作温度 -55~125℃；重量 4.3 g；尺寸 14.9 x 10.2 x 10.2 mm。ZR 890：丁腈橡胶封装、一体线缆连接；量程 ±2/5/10/50 g；灵敏度 1000/400/200/40 mV/g；频率响应 0-400 Hz；冲击极限 ±5000 g；操作温度 -45~85℃；重量 380 g；尺寸 Φ200 x 12 mm。特点：小型紧凑、低阻抗、三轴测量、静态响应。应用：车辆驱动测试、惯性运动/低频环境、飞行、卫星测试、HUMS、NVH。

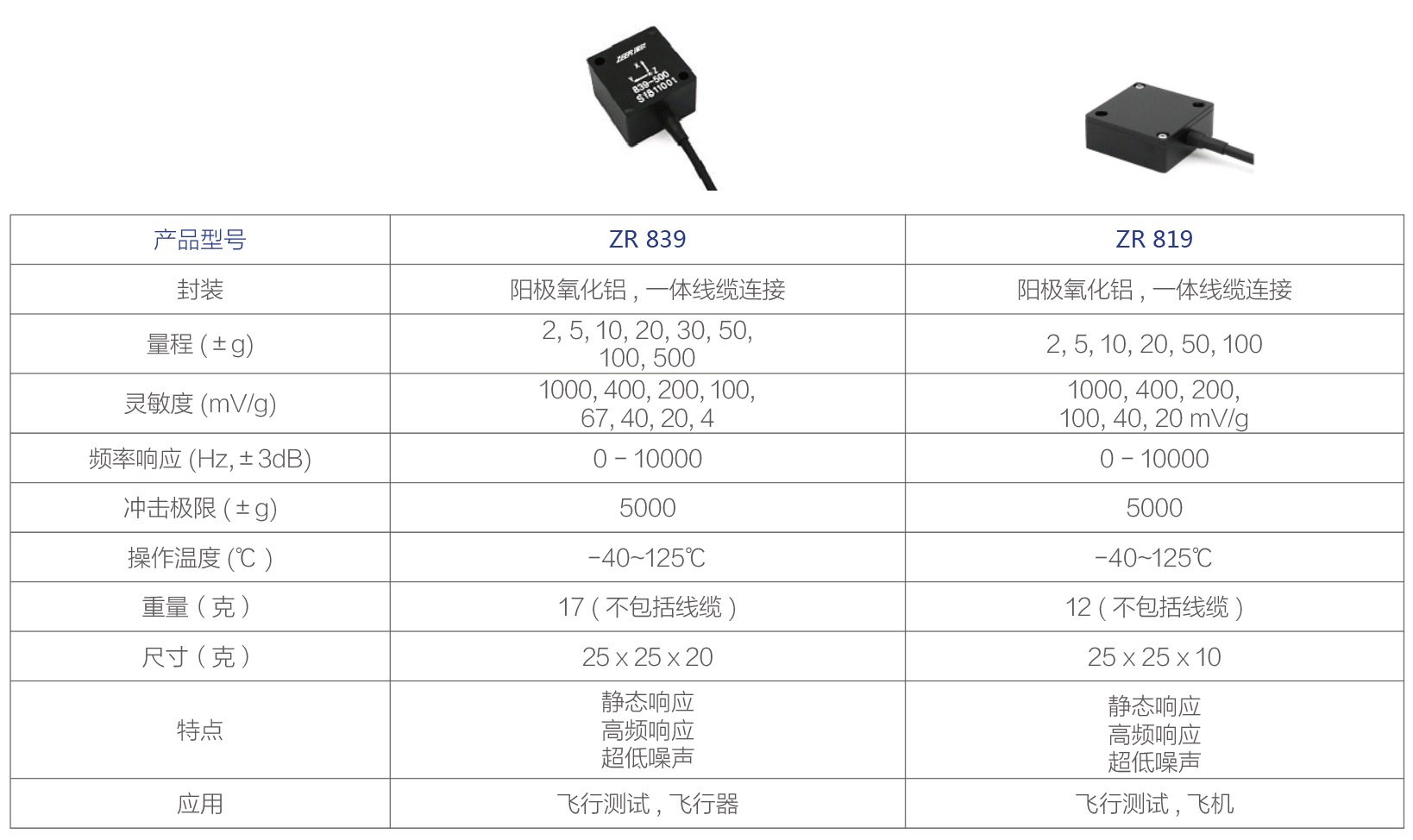

路谱采集加速度传感器（ZR 839 / ZR 819）

DC MEMS 加速度传感器，用于整车路谱数据采集，结合数据采集仪可应用于各种工况的道路路谱数据采集。ZR 839：阳极氧化铝封装、一体线缆连接；量程 ±2/5/10/20/30/50/100/500 g；灵敏度 1000/400/200/100/67/40/20/4 mV/g；频率响应 0-10000 Hz（±3dB）；冲击极限 ±5000 g；操作温度 -40~125℃；重量 17 g（不包括线缆）；尺寸 25 x 25 x 20 mm。ZR 819：量程 ±2/5/10/20/50/100 g；灵敏度 1000/400/200/100/40/20 mV/g；重量 12 g（不包括线缆）；尺寸 25 x 25 x 10 mm；其余同 ZR 839。特点：静态响应、高频响应、超低噪声。应用：飞行测试、飞行器等。

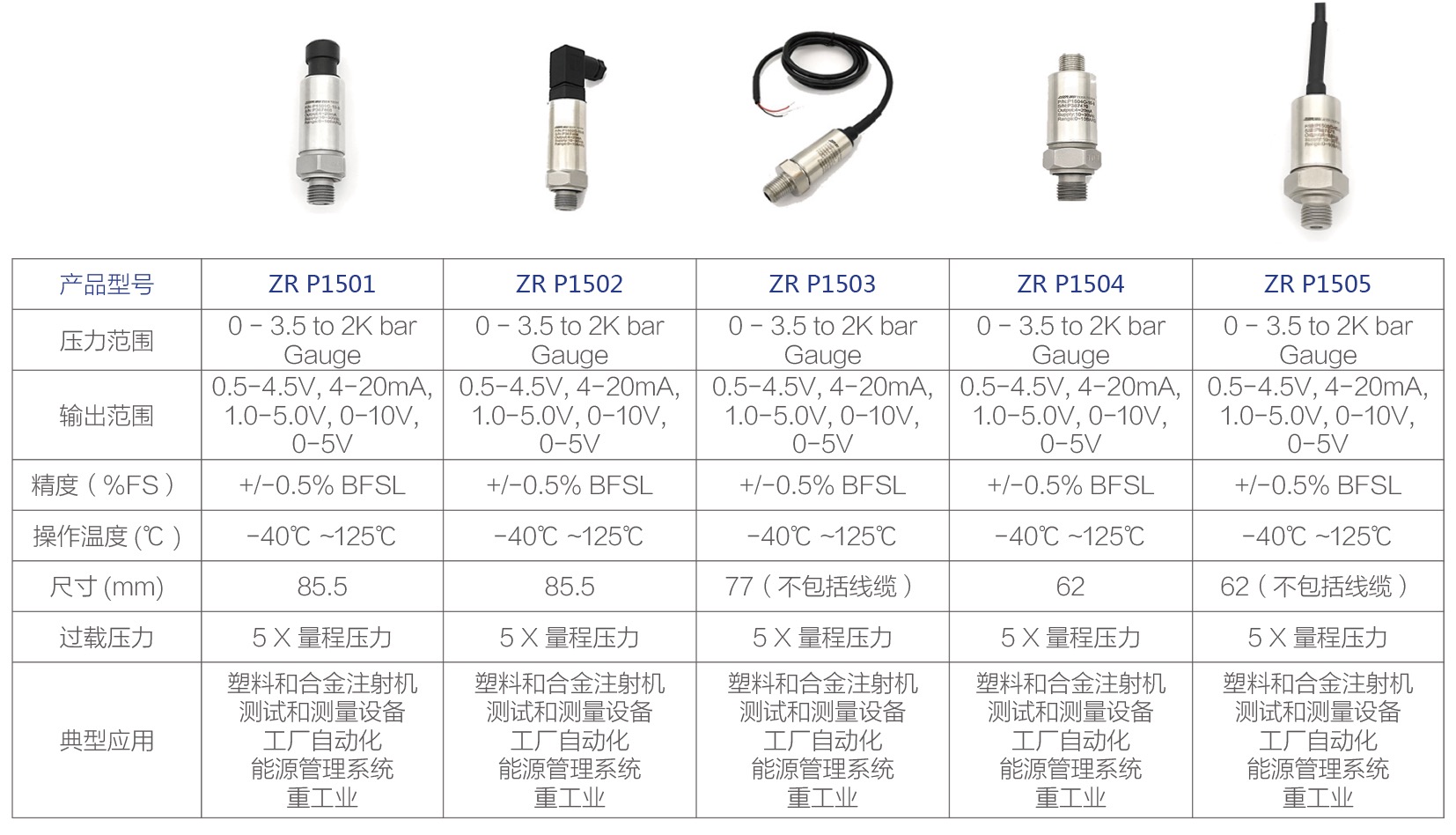

压力传感器（ZR P1501~P1505）

泽尔自制压力传感器，可应用于整车制动测试，测量制动管路压力、真空度，也广泛应用于工程机械领域的压力测试；量程范围覆盖零压、负压、0-2000 bar，特殊量程可接受定制。技术参数：压力范围 0-3.5 至 2K bar Gauge；输出范围 0.5-4.5V、4-20mA、1.0-5.0V、0-10V、0-5V；精度 ±0.5% BFSL；操作温度 -40℃~125℃；长度 85.5/85.5/77/62/62 mm（部分不包括线缆）；过载压力 5 倍量程压力。典型应用：塑料和合金注射机、测试和测量设备、工厂自动化、能源管理系统、重工业。

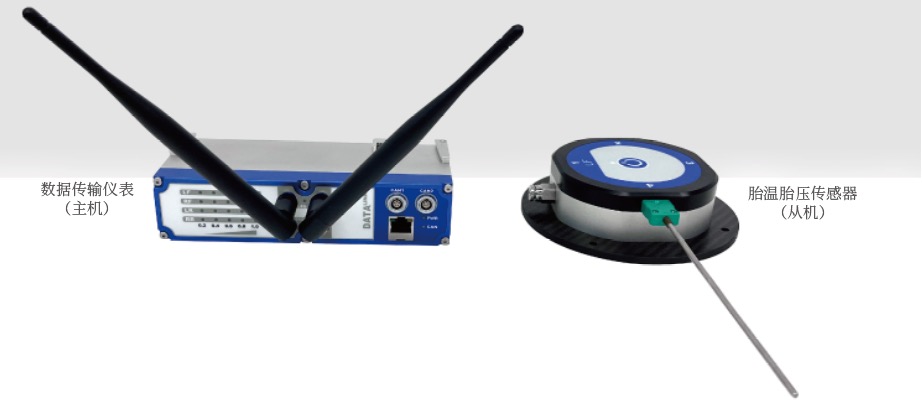

胎温胎压传感器

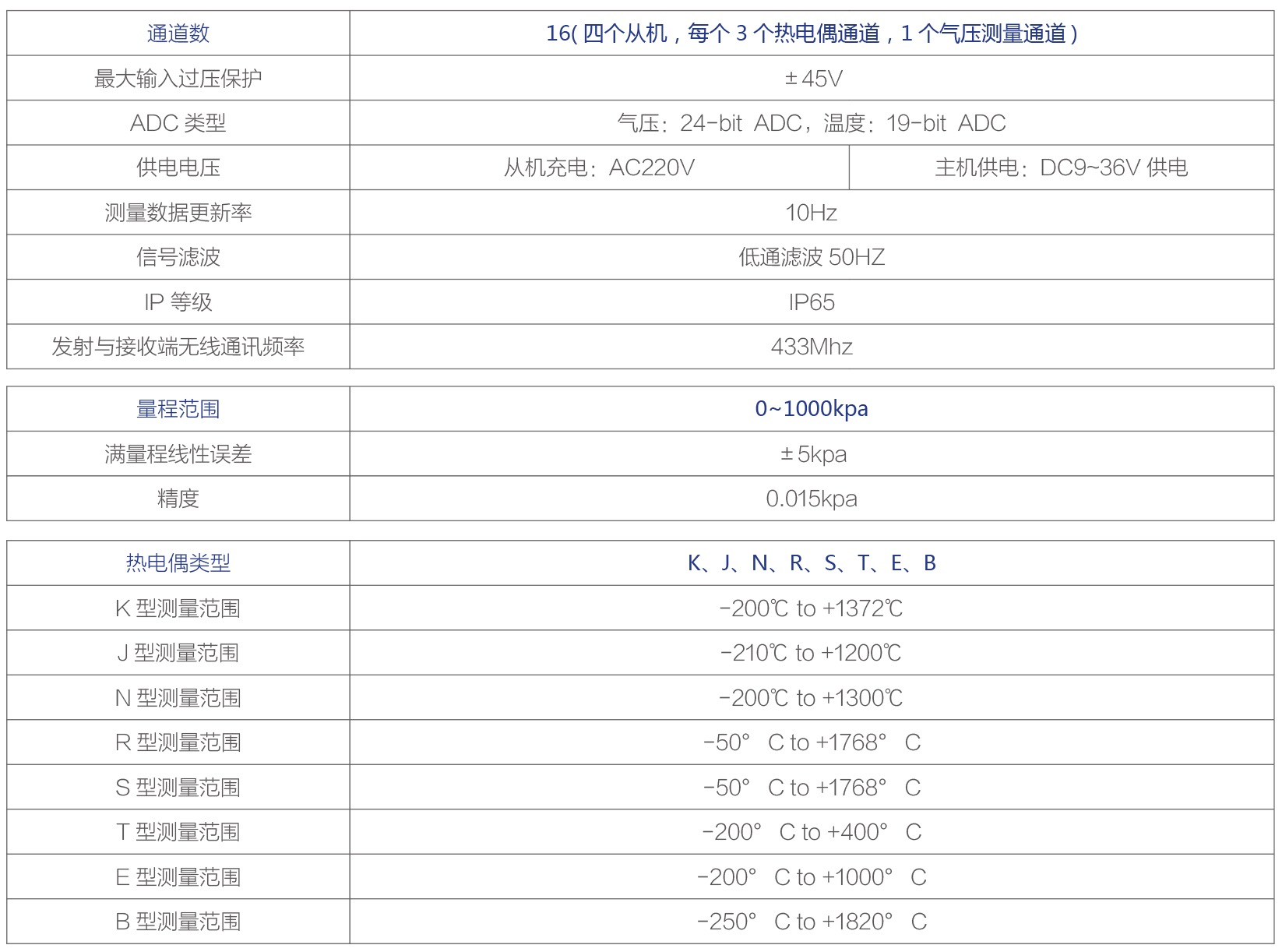

实时检测轮胎压力和温度的设备，提供 1 个高精度气压传感器和 3 个高精度温度测量通道，测量数据 CAN 接口输出；内置大容量电池，使用时无需拆卸电池，带剩余电量提示功能。主要特点：16 通道（四个从机，每个从机带 3 个热电偶通道、1 个气压测量通道）；气压测量精度误差 0.015 kPa；温度测量精度误差 0.05 %FS；各通道具有内部冷端补偿；检测点的气压、温度通过无线发送到接收端，CAN 报文输出。技术参数：最大输入过压保护 ±45 V；ADC 气压 24-bit、温度 19-bit；从机充电 AC220 V，主机供电 DC9~36 V；测量数据更新率 10 Hz；低通滤波 50 Hz；IP 65；无线通讯频率 433 MHz；热电偶类型 K、J、N、R、S、T、E、B（K 型 -200~+1372℃、J 型 -210~+1200℃、N 型 -200~+1300℃、R/S 型 -50~+1768℃、T 型 -200~+400℃、E 型 -200~+1000℃、B 型 -250~+1820℃）；气压量程 0~1000 kPa；满量程线性误差 ±5 kPa；精度 0.015 kPa。含数据传输仪表（主机）与胎温胎压传感器（从机）。

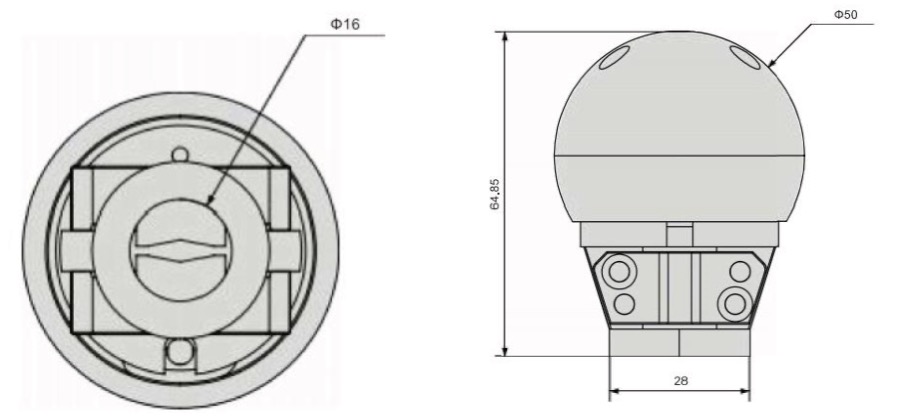

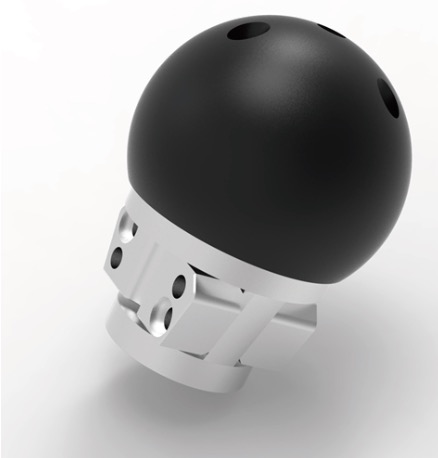

换挡力传感器 SENGF1

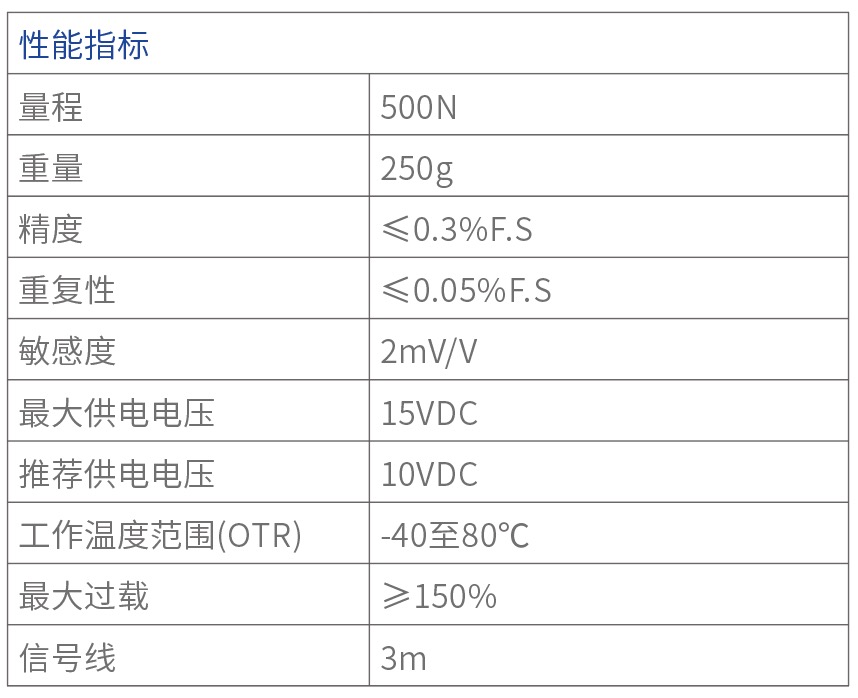

安装在车辆变速杆原齿轮旋钮（档位杆把手）处，测量换挡所需的力，用于滑动车门开关力测量、档位杆换挡测试，可测量双向或三向力；适配器与接口允许其简单快速地安装到大多数车辆，可用于车辆或测试台，可选版本提供直接高电平输出。特点：2 轴和 3 轴力测量；适合大多数变速杆；测试指标精度高，非线性度 <0.05 %FS；航空铝材质、超轻质量；多功能夹具。性能指标：量程 500 N；重量 250 g；精度 ≤0.3 %F.S；重复性 ≤0.05 %F.S；敏感度 2 mV/V；最大供电电压 15 VDC；推荐供电电压 10 VDC；工作温度范围 -40~80℃；最大过载 ≥150%；信号线 3 m。应用：车载设备、试验台设备、机器人和效果器、实验室及研究。

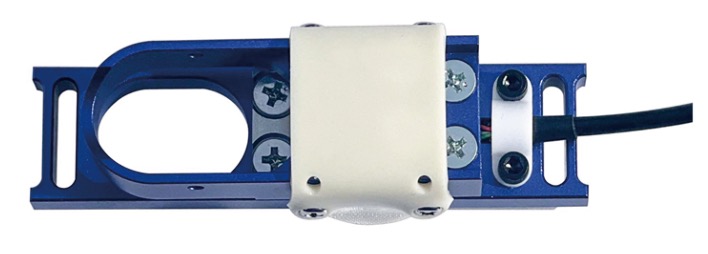

手刹力传感器 SENHBF2

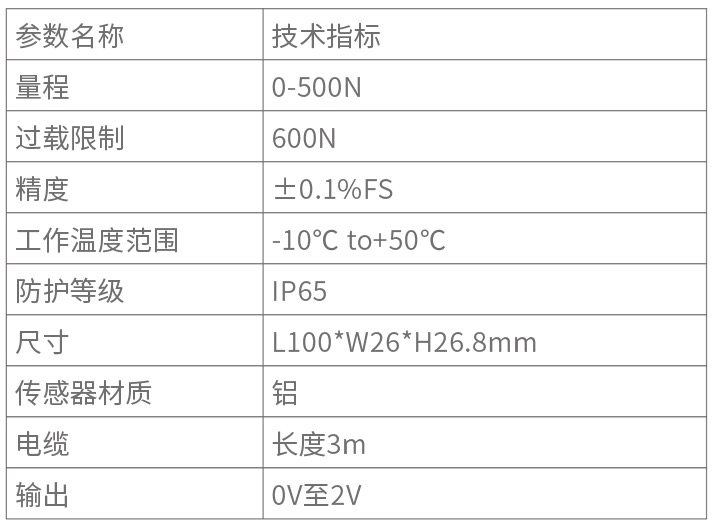

专为测量摩托车手刹杆的手刹力而设计，由传感器和积分测量放大器组成，施加的力由应变测量系统测量。主要特点：与大多数手刹车杆兼容；力作用位置造成的误差较小；人机工程学设计；通过橡胶把手固定，便携易安装。产品参数：量程 0-500 N；过载限制 600 N；精度 ±0.1 %FS；工作温度范围 -10~+50℃；防护等级 IP 65；尺寸 L100 x W26 x H26.8 mm；材质铝；电缆长度 3 m；输出 0 V 至 2 V。

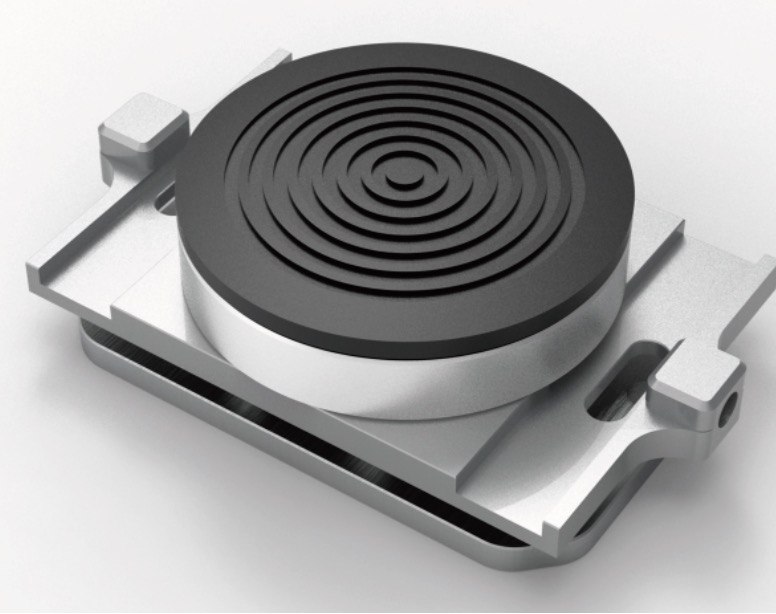

踏板力传感器 SENBR

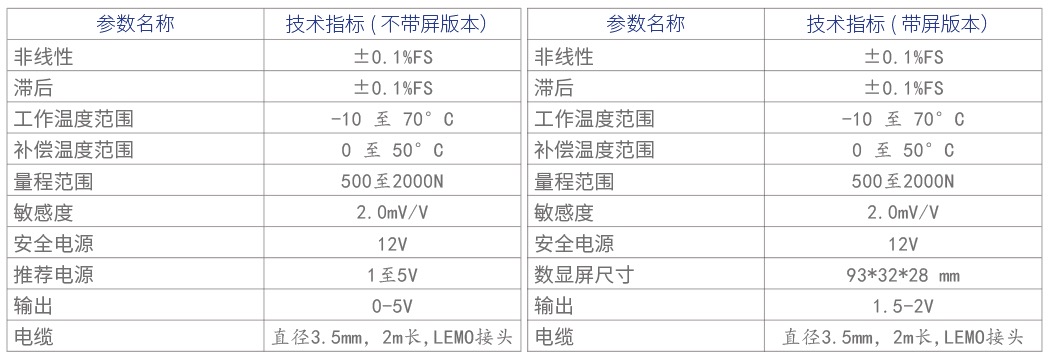

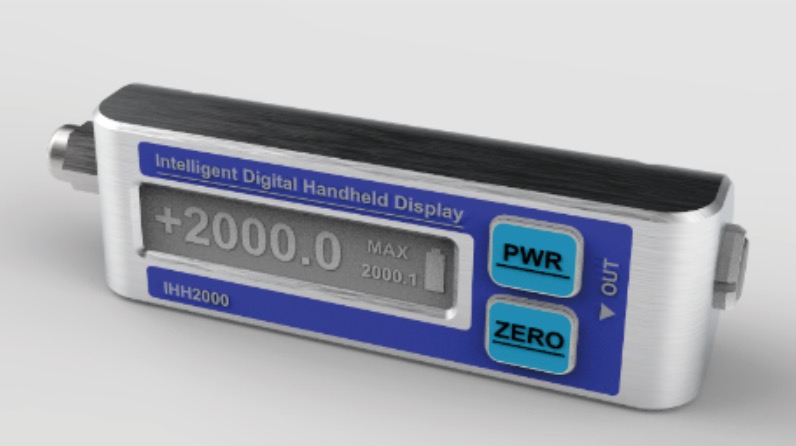

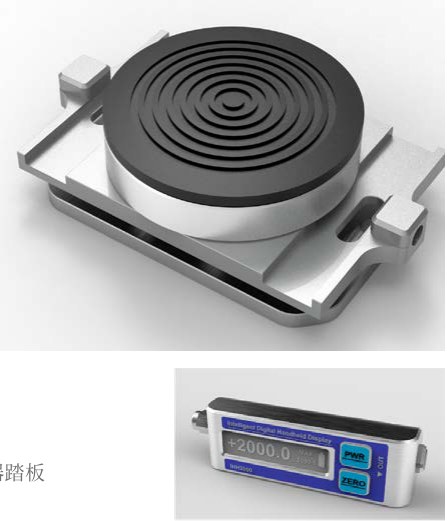

用于踏板载荷测试，可轻松安装在任何车辆的踏板或疲劳/耐久测试台上，适用于油门踏板、制动踏板或离合器踏板；提供不同测量范围以覆盖小型汽车到重型卡车；内部机械解耦设计，对不同施加力点位置的精度均为 1 %FS；可选配所有量程的高电平输出集成放大器版本（带数显屏）。主要特点：量程 1500 N 或 2000 N；非线性和滞后 ≤0.1 %FS；超轻铝合金材质；对偏心负载的灵敏度低（<1.0 %FS）；便携的安装夹具。产品参数（不带屏版本）：非线性 ±0.1 %FS；滞后 ±0.1 %FS；工作温度范围 -10~70℃；补偿温度范围 0~50℃；量程范围 500 至 2000 N；敏感度 2.0 mV/V；安全电源 12 V；输出 0-5 V；电缆直径 3.5 mm、2 m 长，LEMO 接头。带屏版本：数显屏尺寸 93 x 32 x 28 mm，输出 1.5-2 V，其余相同。
