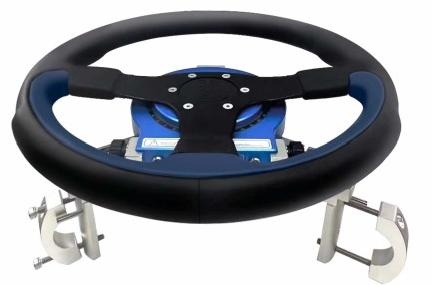

方向盘传感器

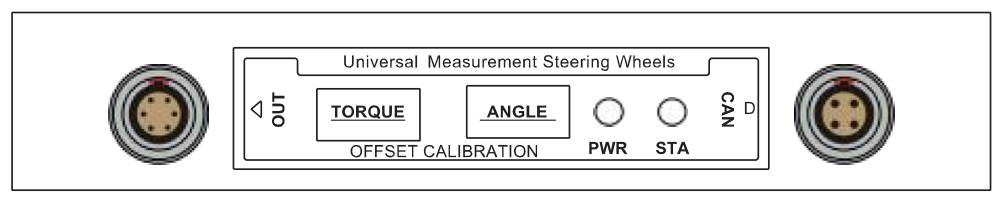

SENMSW系列是当今市场上最为精确的测量方向盘。新一代传感器融合了众多技术创新,例如:传感器与数据采集系统集成,提供的CAN接口可以直接连接到第三方系统(例如VBOX)进行数据通信。传感器面板配有一个用于重置转向力矩和角度信号的开关按键。结构上大幅减小了尺寸和重量,使得可提供更优异的动态性能和更高的分辨率,传感器不会干涉试验车方向盘功能(安全气囊)以及汽车控制元件。

此传感器专门设计用于乘用车等各种车辆的转向性能参数测量。通过专用夹具可快捷地安装在任何试验车辆上,且无需拆卸试验车方向盘。


特点:

1、集成数据采集单元,CAN总线输出;

2、采用遥测技术,提供无摩擦的信号传输;

3、低惯性积与重量负载设计;

4、非接触式数字光学转向角传感器;

5、超薄厚度尺寸设计;

6、特殊夹具设计,可避开安全气囊结构;

7、具备方向盘对中调节功能;

8、快速,简便的安装;

9、可配备小型的显示系统。

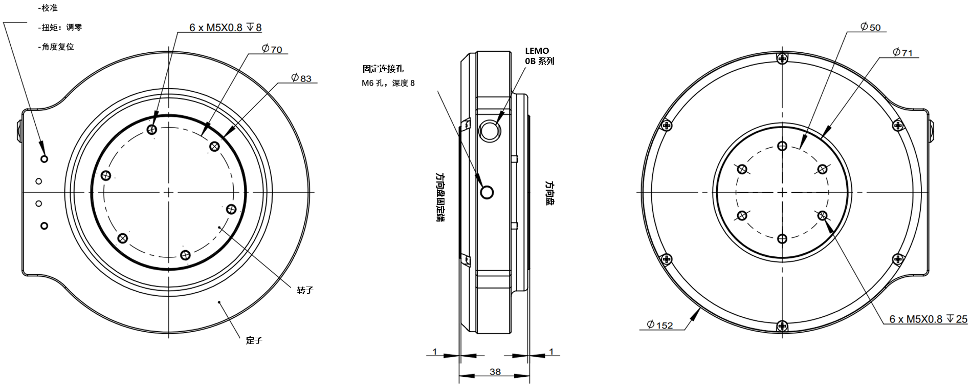

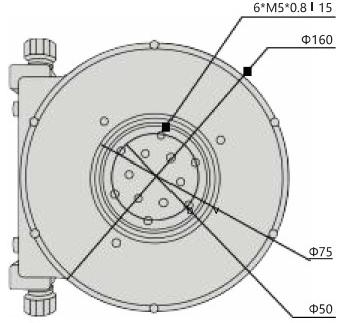

尺寸:

image.png所有尺寸均以毫米为单位

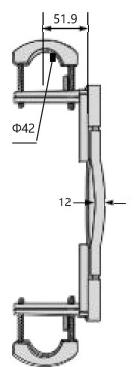

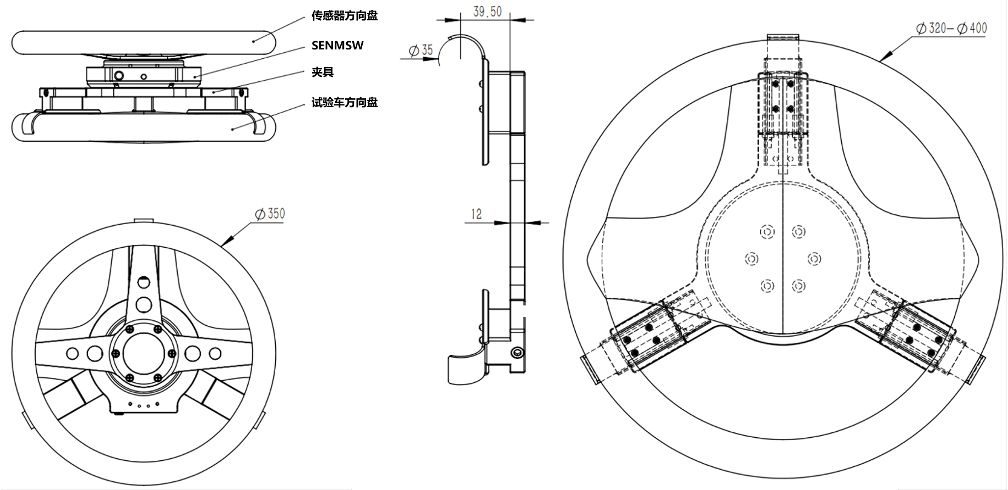

适配器


所有尺寸均以毫米为单位


性能参数



产品配件

随附配件

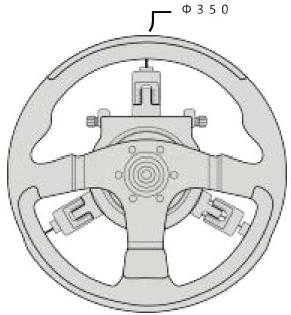

1、350mm直径方向盘;

2、CAN&电源连接电缆,2M;

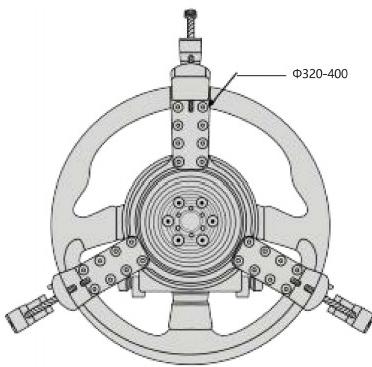

3、通用方向盘固定夹具,直径320-400mm;

4、单点固定吸盘;

5、USB,包括软件和手册;

6、运输箱。


选配

1、450mm直径方向盘;

2、380mm直径方向盘;

3、方向盘固定夹具,直径400-480mm;

4、功能定制;

5、数据显示与设置模块。




产品校准

请参阅《 用户手册》中的 “校准传感器” 部分。
