车辆动态机器人

现在很多主流汽车都安装了高级驾驶员辅助系统(ADAS),而测试该系统需要特殊的设备和能力,通常包括有控制汽车之间相对位置的能力。伴随EuroNCAP(欧盟新车安全评鉴协会)和NHTSA(美国国家公路交通安全 管理局)优先推荐配备这个技术来警示驾驶员即将发生的碰撞,我们的机器人已经在全世界范围内被普遍采用,并作为ADAS测试的首要选择。


ADAS测试常见要求:
1. 能以厘米级精度沿着预定路径行驶?

2. 精确地控制车辆速度,让其按照设定的速度曲线行驶?

3. 能以一个固定的减速度制动?

4. 精确控制2辆车之间X、Y方向的相对距离?

5. 能实现当多个条件满足时触发一个特定事件?


ABD解决方案:

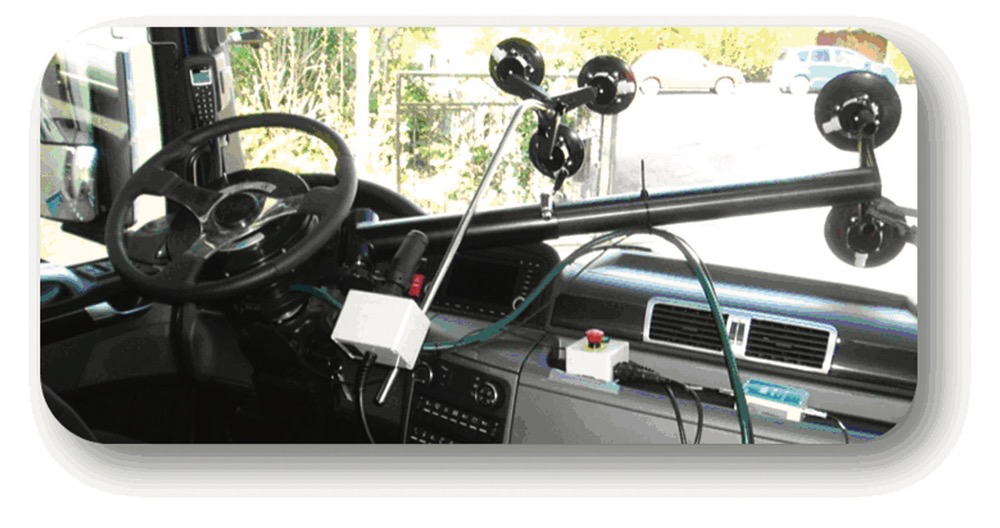

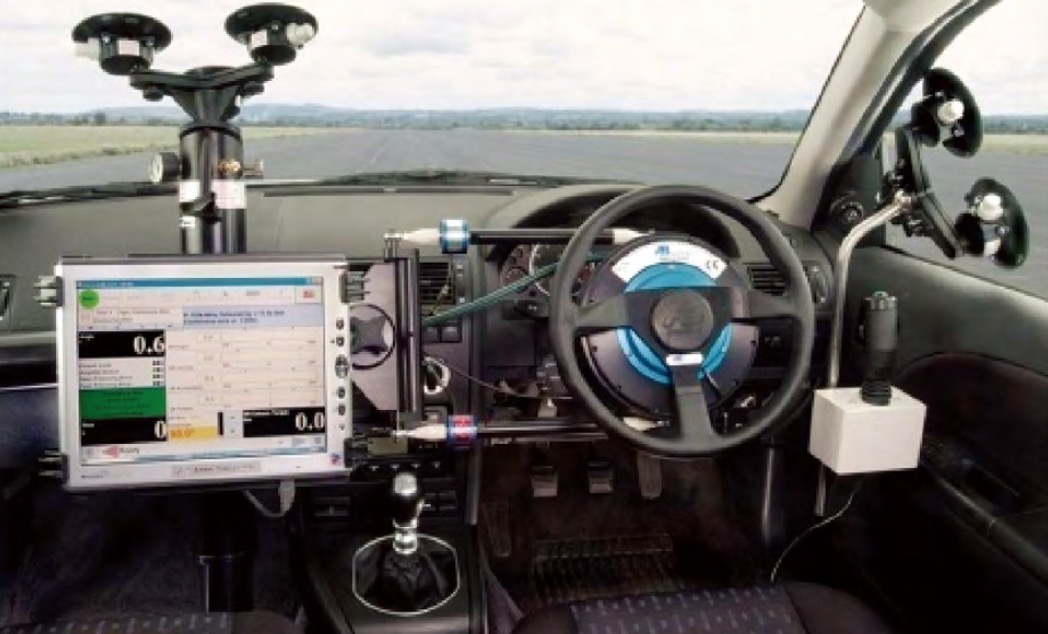

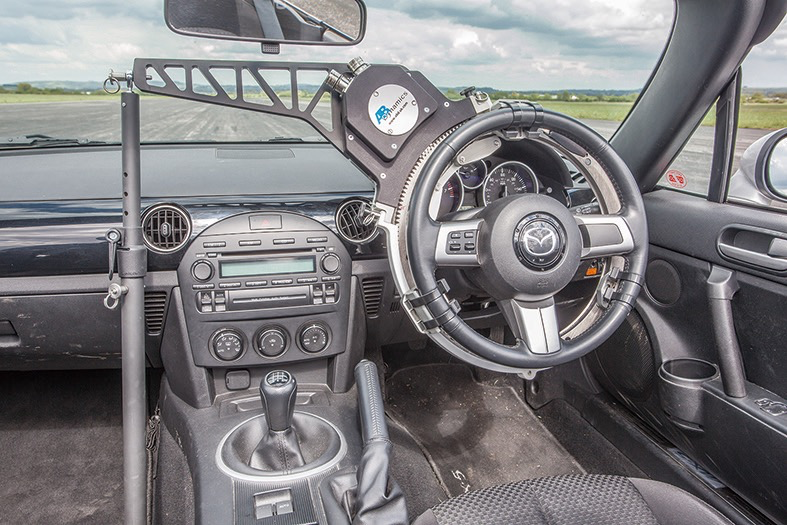

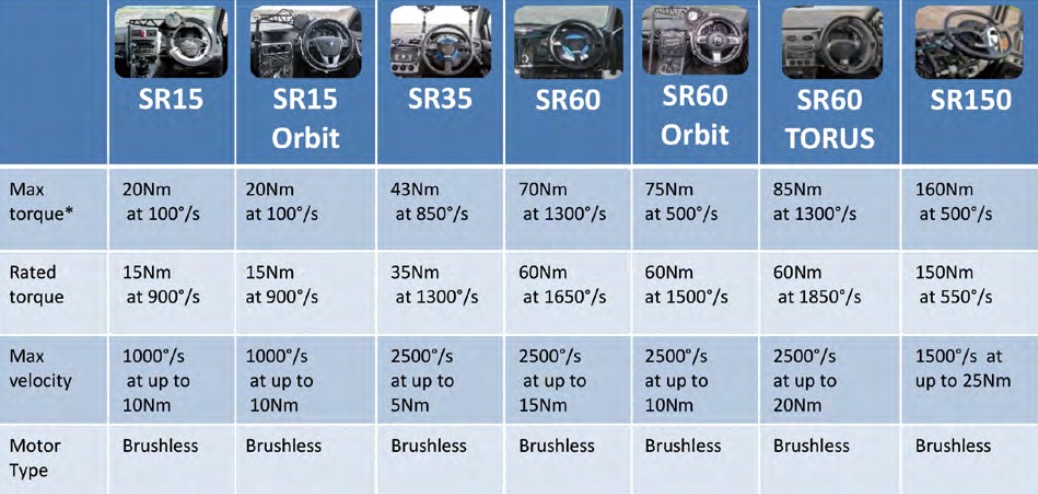

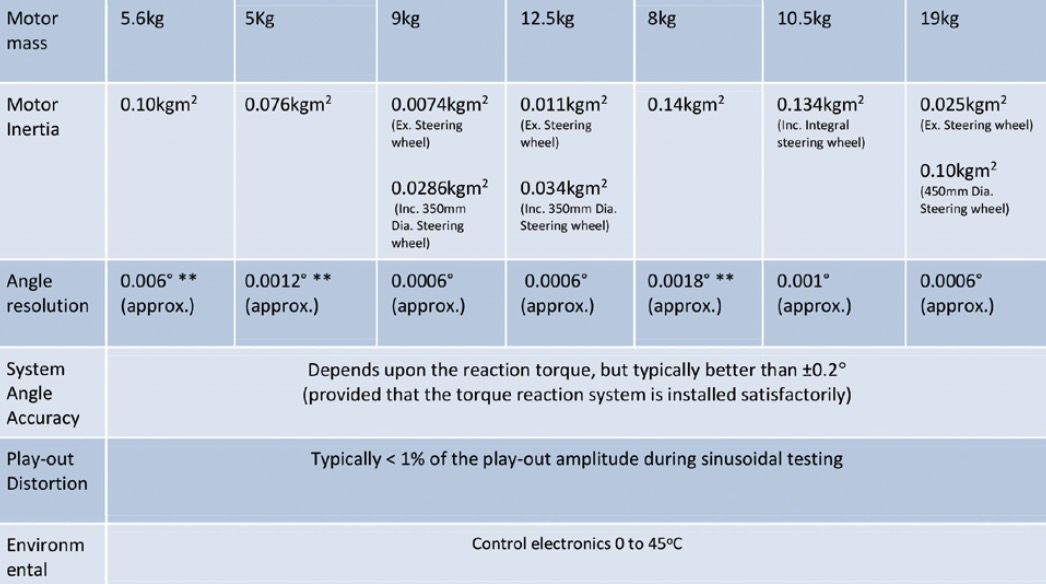

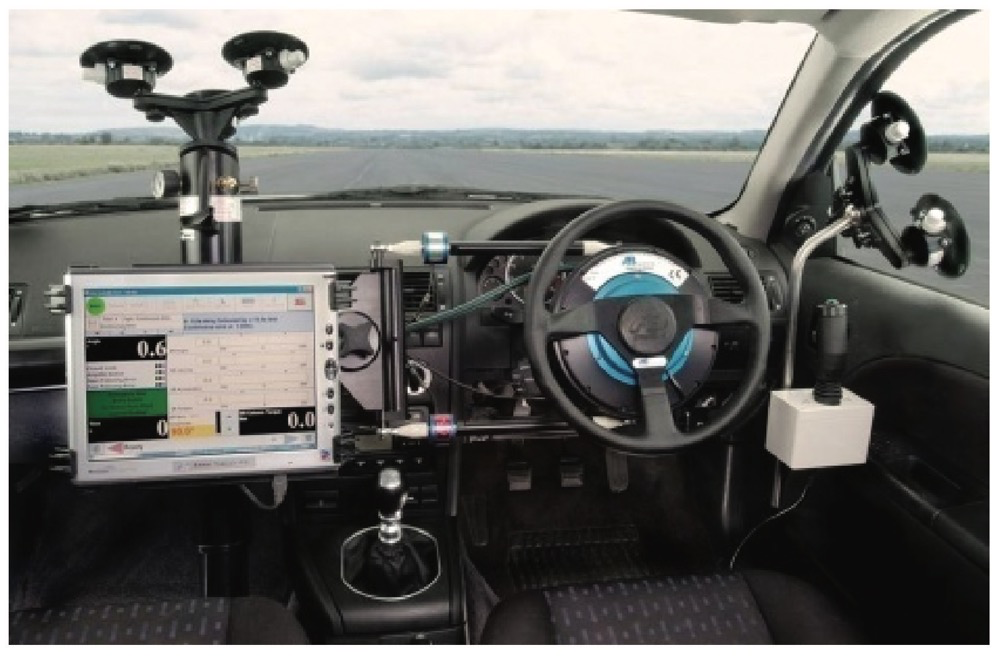

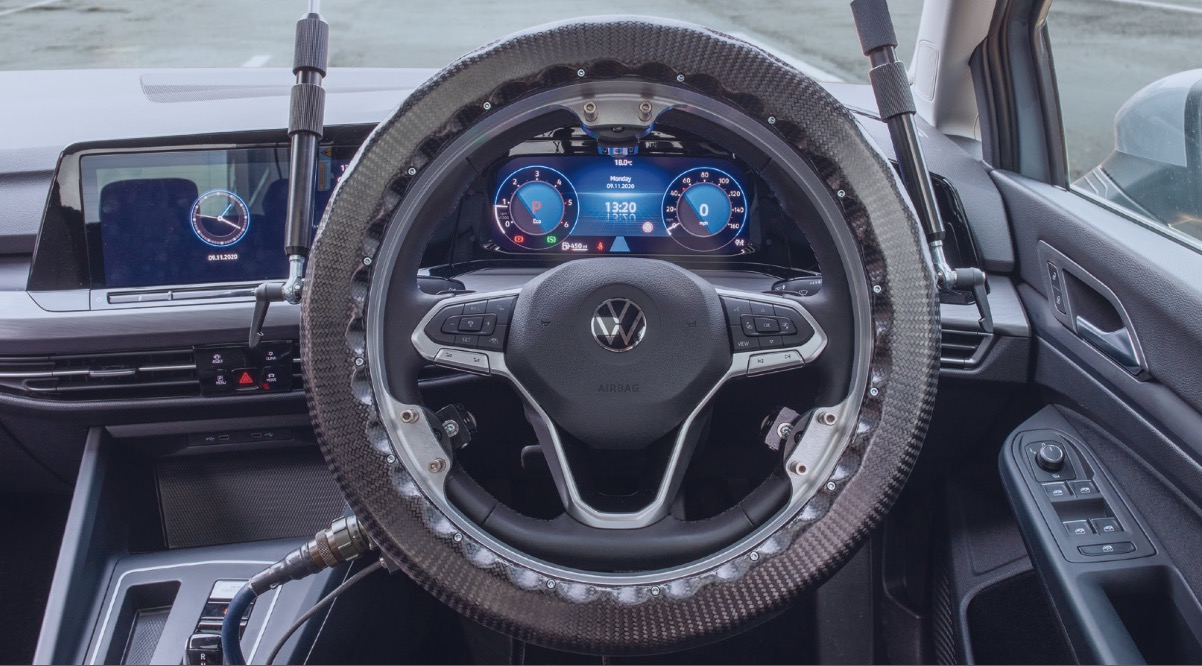

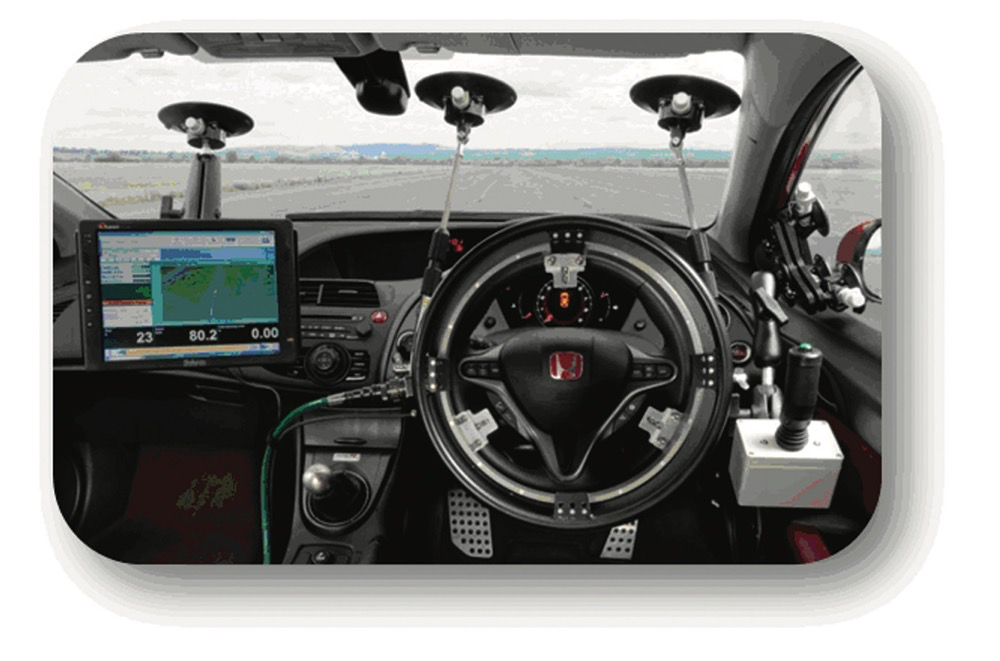

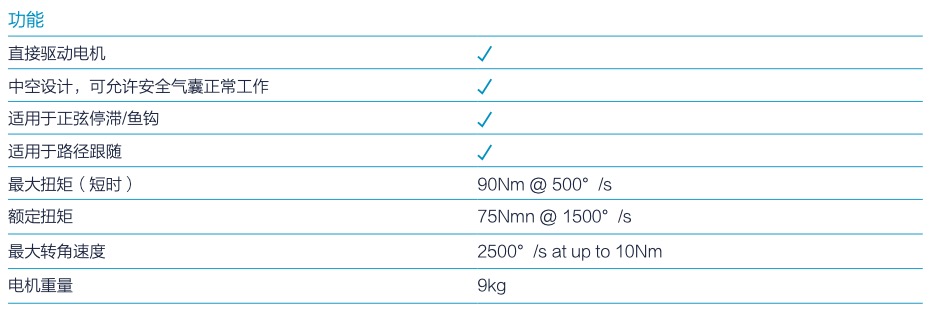

1、路径跟随----机器人系统的路径跟随功能可以引导车辆在高达220km/h的速度下以2cm的控制精度沿着预定的路径行驶。

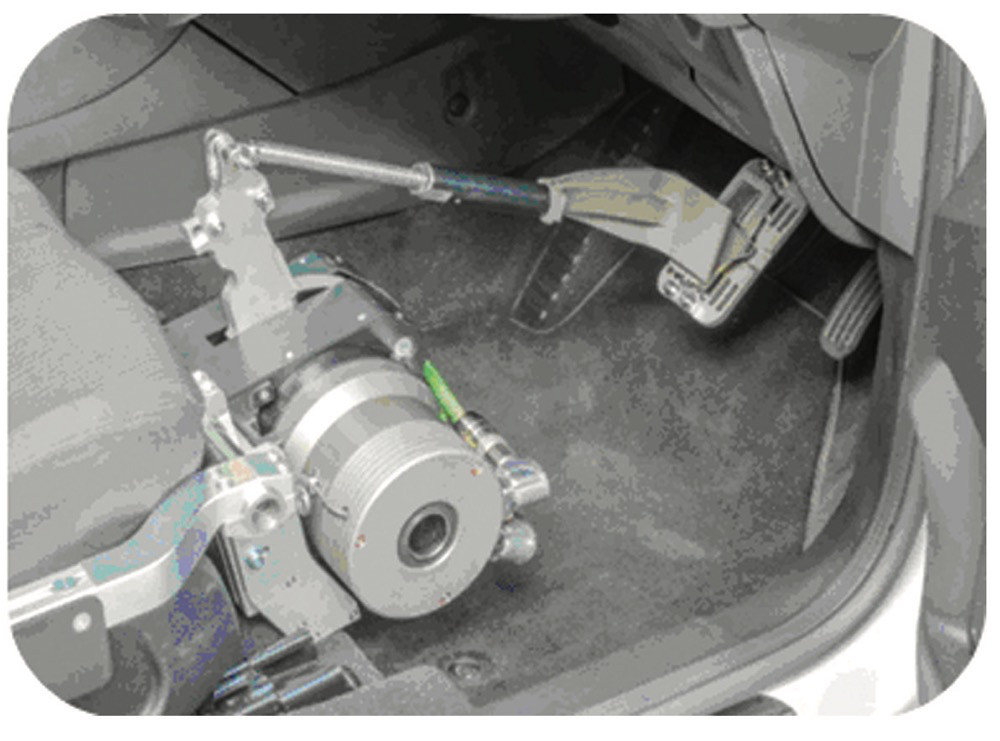

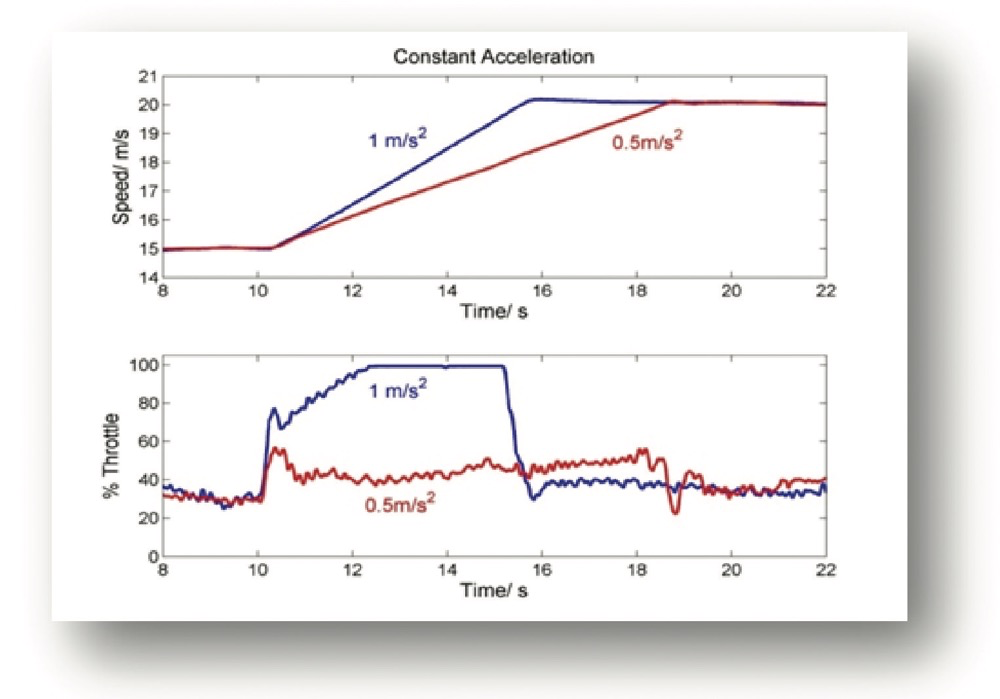

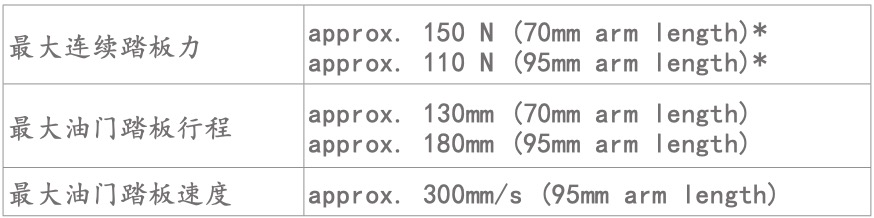

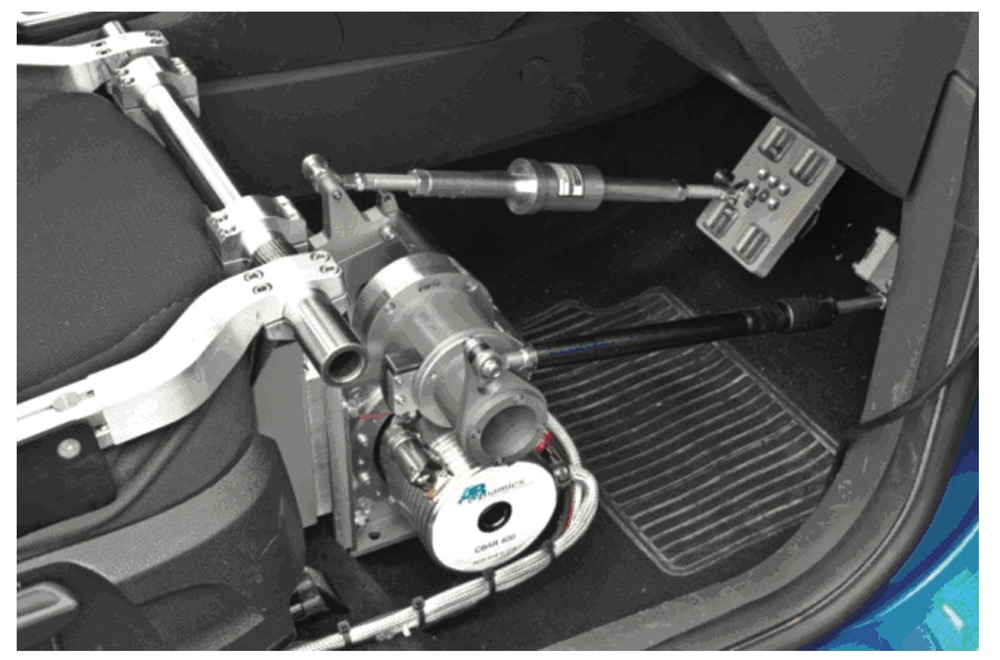

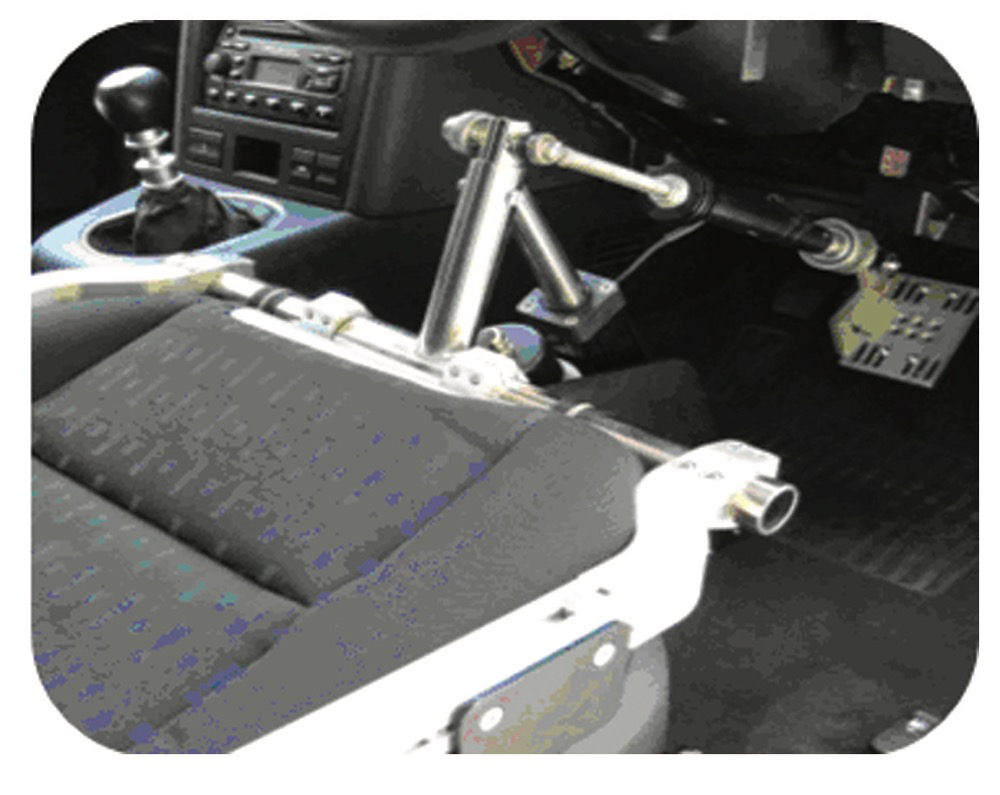

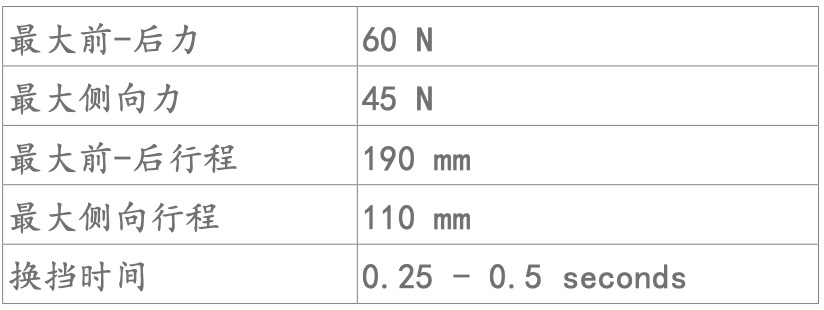

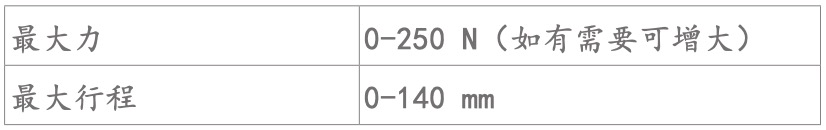

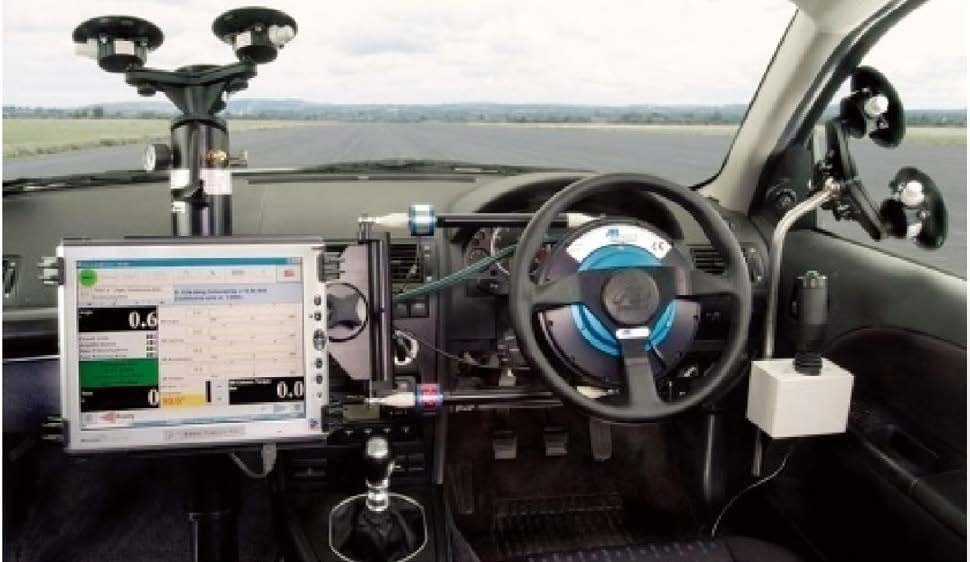

2、车辆速度控制----提供一系列踏板机器人用于精确控制车辆的速度,速度控制误差小于0.5km/h(取决于PID 调校好坏)。

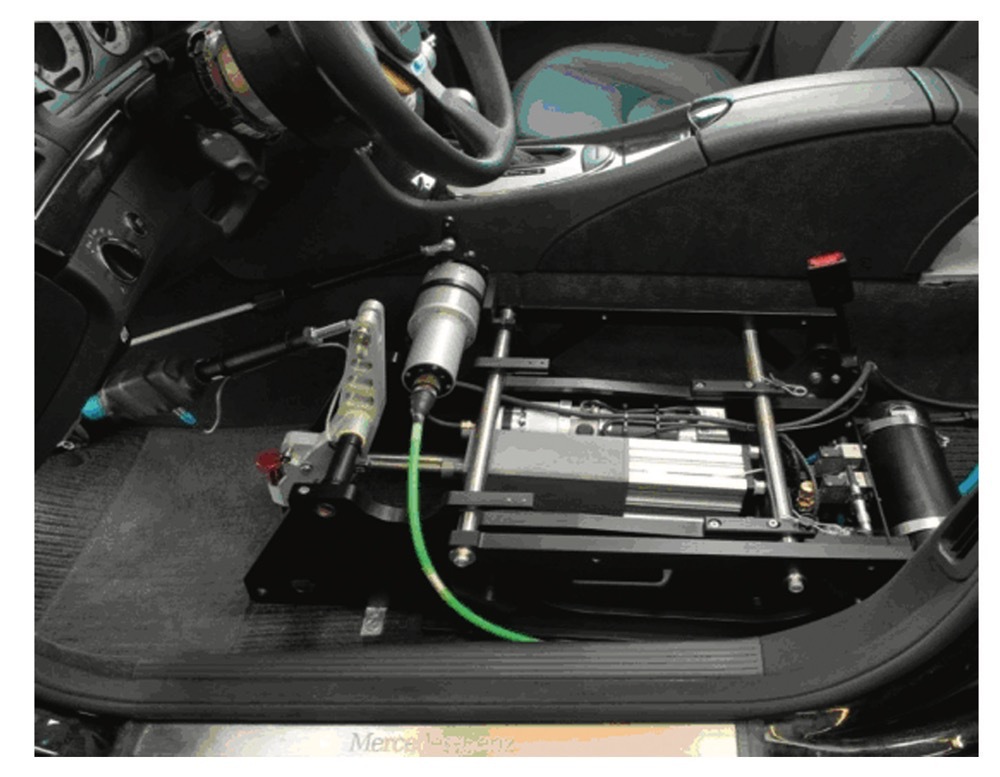

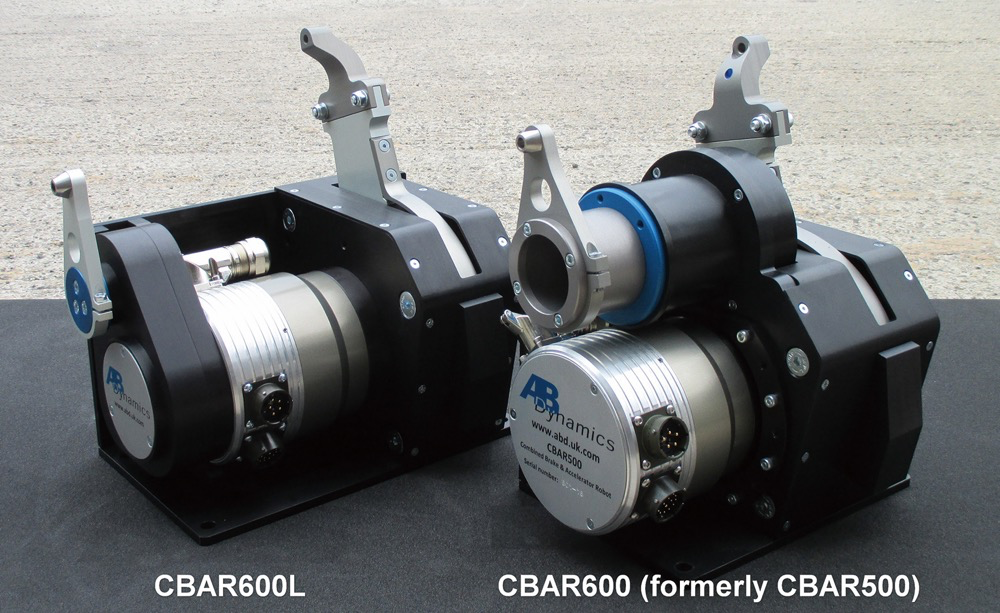

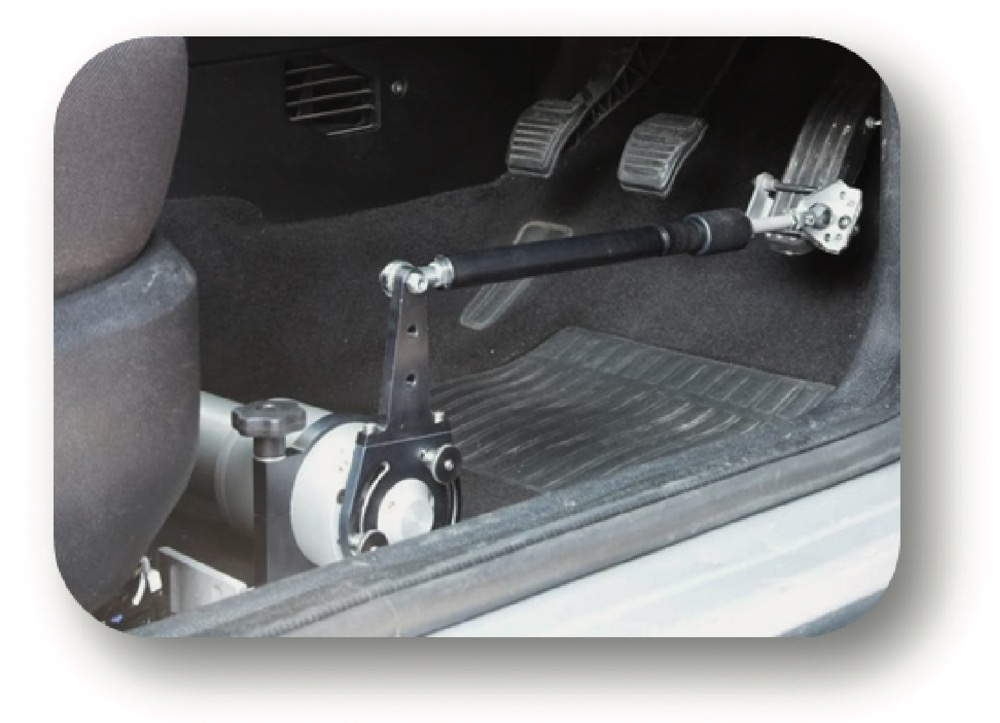

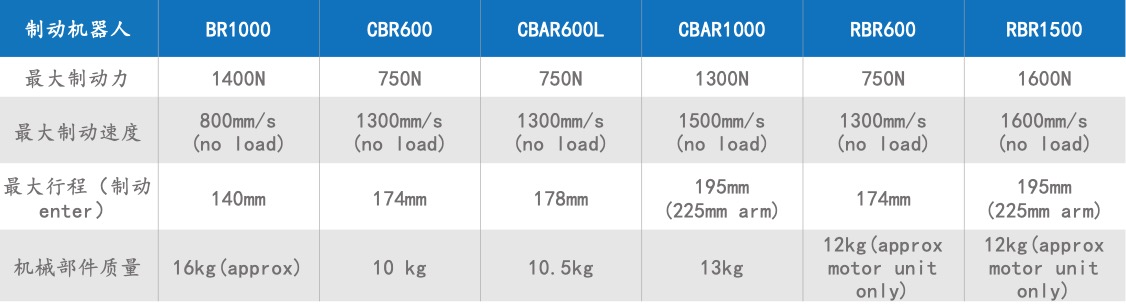

3、精确制动-----使用制动机器人或者CBAR,可以实现自动紧急制动(AEB)和前碰撞预警(FCW)测试要求的稳定精确的制动输入。有一系列控制模式可用,包括踏板行程、踏板力和车辆减速度控制。

4、车与车之间的相对位置控制----对于很多类型的ADAS开发测试来说,多于1辆车的精确同步是关键。我们 提供很多车辆同步的方案:(1)纵向距离控制:VBOX ADAS或RT Range;(2)同时实现横向及纵向距离控 制:Sync mode。

5、可设置的触发条件----例如当1个或2个触发条件同时满足时,或者当触发条件到达并保持一段时间后开始执行预设的事件。


可完成的ADAS测试:
◆ AEB测试----EuroNCAP规程 ;
◆ FCW前碰撞预警;
◆ 交叉路口碰撞预警;
◆ 安全带张紧----追尾事故引起;
◆ NHTSA制动测试规程;
◆ 自动泊车系统测试;
◆ 行人安全;
◆ 变道辅助决策系统---ISO1738;
◆ ACC自适应巡航控制----Cut in/Pull out test—ISO15622; ◆ AEB测试—C-NCAP规程;
◆ LDW车道偏离预警---ISO17361和NCAP;
◆ LKA、LSS车道保持系统测试;
◆ BSD盲点检测系统测试;
◆ AES自动紧急转向系统测试。


我们还提供一系列能够与机器人或者人工驾驶车辆同步的可控制软目标系统,以减少在进行ADAS测试时对测试车辆造成损坏的风险。

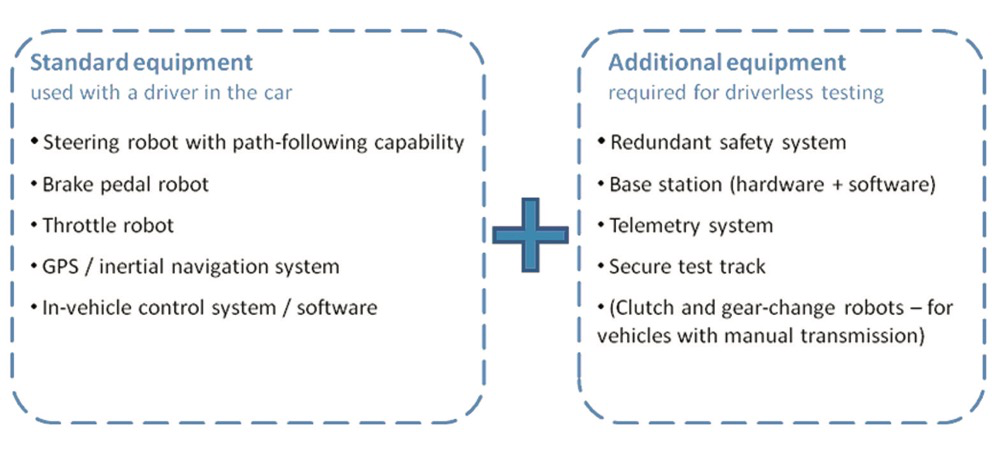

ADAS测试需要的最少配置:

图片 1.png

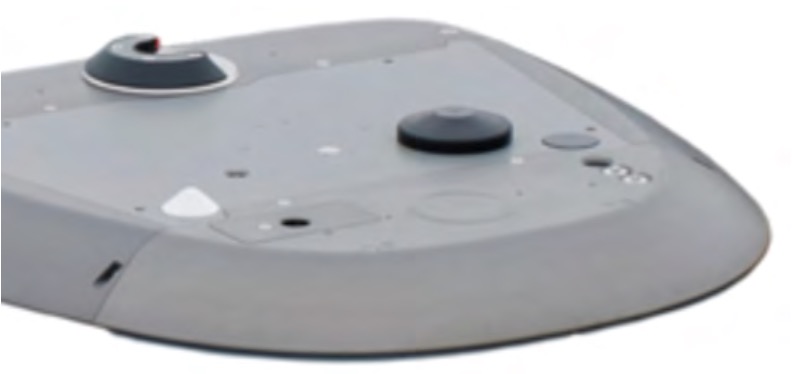

GST(引导软目标车)

Mk2 引导软目标车 ( GST ) 设计用于车辆高级驾驶辅助系统 ( ADAS ) 测试的新一代平台。Mk2 GST 具有第 一代 GST 设计的所有先进功能,同时又具有极低的 100mm 的高度。该引导软目标车是我们和动力研究有限公司 ( DRI ) 的合作产品。该产品融合了 DRI 的碾压平台概念和我们的领先路径跟随及同步控制技术。 引导软目标车(GST)的设计使得高速碰撞可以在不对试验车造成重大损坏的情况下实现。它由一个外廓很低的底盘(LPC,车辆可以从上面辗压过去)和一个可分离的泡沫面板车身(the Soft Car 360 harmonized Global Vehicle Target,GVT)组成。当测试车辆从这个低外廓的车辆上辗压过去时,车轮会缩进到底架中来保护 GST 的悬架,并使试验车的悬架受到的可能冲击最小化。


技术参数

GST 引导软目标车GST100
最大加速度(安装车身后)

0.22g

最大减速度

0.8g

平台重量

0.4-0.5g

平台宽度

315kg

平台轴距2950mm
最大离地距离

1680mm

电池容量100mm
允许碾压重量

1400mm

最大侧向加速度790mm
平台长度

20mm

平台高度(悬挂收宿到平台内部后)22deg
平台前悬长度

3.6KWh

平台斜面倾角(雷达反射面积最小倾角)2cm
路径跟随精度(和OxTS或Genesys惯导兼容使用,典型最大 1SD RMS)

超过1000kg每个车轮

最高车速100km/h





Guided Soft TargetTM 120 (GST 120TM)

GST 120 是目前可用于测试汽车高级驾驶辅助系统 (ADAS) 的最强大的目标车辆系统。GST 120 的最高速度可达到120km/小时,是市场上唯一能够在现实高速路上对高速公路辅助系统和自动驾驶系统进行测试的产品。

GST 120 与 AB Dynamics 最初的 GST 设计有着诸多相同的领先特点,并被广泛用于 Euro NCAP 测试。 得益于仅 100mm 的高度,它能够以高达 120km/小时的速度运行,并搭载了同类领先的 4.8kWh 电池。





GST 120 可以在不对测试车辆造成严重损坏的情况下进行高速碰撞试验。它由一个可以从上面驶过的 GST 平台以及一个单独的泡沫板车身(Soft Car 360 协调标准的全球车辆目标,即 GVT)组成。当车辆驶过平台时,车轮会缩回底盘内,以保护平台的悬架,并对测试车辆的悬架产生尽可能少的冲击输入。

通过使用带有车载电池的电动机来推动车辆,GST平台的控制系统可以准确地引导车辆以规定的速度沿着预先编程的路线行驶。用来为系统供电的电池将为典型的一天测试提供充足的电力,而在测试的间隙,它们也可以连接到合适的电源轻松进行充电。

控制器会使用高精度 GPS 校正的惯性导航系统提供的位置反馈,以便实现精确的路径跟控制。GPS 装置提供的时间信号会被用来确保精确的毫秒级同步,而这正是进行精确和可重复的碰撞以及近距离通过场景下所必不可少的。

GST 可通过 AB Dynamics 标准无人驾驶测试系统所使用的相同远程基站的无线电来控制。通过使用与 AB Dynamics 的机器人相同的系统,GST 可以与其他车辆同时使用,以创建复杂的多车测试场景。AB Dynamics 成熟的路径跟随和同步控制技术使得 GST 120 能够与 AB Dynamics 现有的所有赛道测试产品无缝集成。


技术参数

典型最高速度

120Km/小时以上(配备 Soft Car 360 GVT)

最大加速度

0.28G(配备 Soft Car 360 GVT)

最大减速度0.8g(ABS启用时)

最大横向加速

0.4-0.5g
GST平台长度
3160mm

GST 平台宽

1680mm
GST 平台高度(悬架缩入底盘时)100mm

GST 平台轴距

1670mm
GST 平台前轮790mm

最大离地间隙,设为最大行驶高度

20mm
斜面细节22度斜面设计,尽可能减小雷达反射

测试持续时间

全天(典型)

电池容量

4.8k Wh(可拆卸以便于运输)

路径跟随精确度

符合+/-0.1m的Euro NCAP要求 注:测量精确度取决于运动软件包(2cm 1SD RMS 典

型最大值)。与OxTS和Genesys产品兼容

承压能力

每个车轮高达1000kg(使用超低外形顶面板时为500kg)。可选的HD版本为9000kg/轴

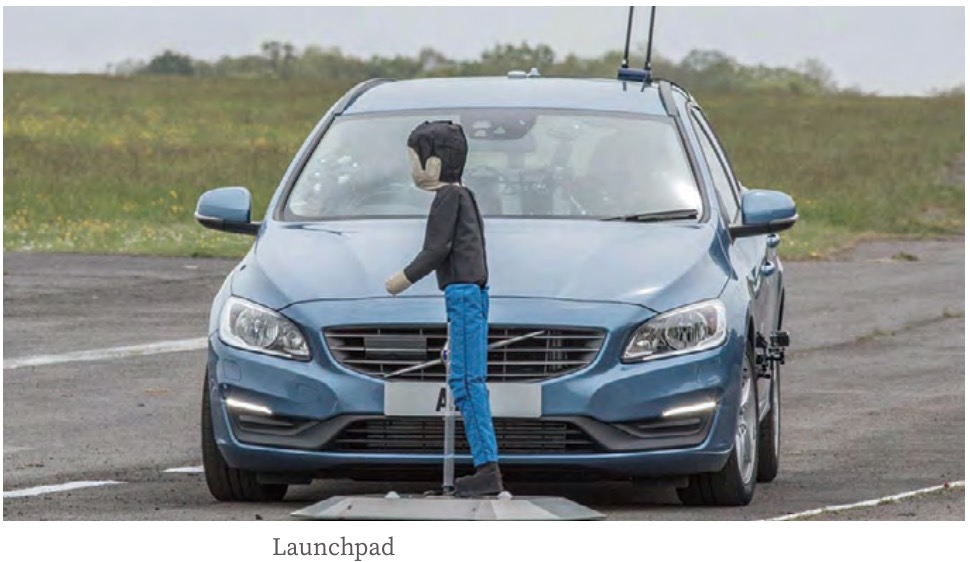

LaunchPad

LaunchPad 是一款设计用于搭载道路弱势使用者(VRU) 软目标的紧凑型动力平台,适用于车辆ADAS开发和测试。 它具备50km/h的最高速度和完整的路径跟随能力,适用于行人、自行车和两轮摩托车模型。并兼容同步系统和同步模式,可实现与测试车辆或其他的ADAS测试目标的同步测试。



LaunchPad

LaunchPadTM50

LaunchPadTM60

LaunchPadTM80

尺寸

917x875x65mm

917x875x65mm

1045x960x80mm

重量(约)

40kg

40kg

75kg

耐候性

全密封电子产品,防水等级达 到IP67

全密封电子产品,防水等级达 到IP67

全密封电子产品,防水等级达 到IP67

最高速度(含目标)

50km/h

60km/h

80km/h

最大加速度

2.5m/s2 (不含目标)

4m/s2 (不含目标)

3m/s2 (配有EUro NCAP PTW)

最大制动

5m/s2 (不含目标)

6m/s2 (不含目标)

>6m/s2 (配有EUro NCAP PTW)

有效载荷

行人、骑车人、摩托车、轻便摩托车、动物。最大15kg

行人、骑车人摩托车、轻便摩托车、动物。最大15kg

摩托车、轻便摩托车。最大15kg

电池

双高容量LiFePo4电池组 400wh,快速电池更换系统

双高容量锂离子电池组540Wh, 快速电池更换系统

双高容量LiFePo4电池组 800Wh,快速电池更换系统

承压能力

每个车轮1000kg 每个车轮3550kg(重载面板)

每个车轮1000kg 每个车轮3550kg(重载面板)

每个车轮3550kg

比例尺寸






LaunchPadTM Spin

LaunchPad Spin是一款ADAS目标平台,它将VRU 测试的可操作性水平提升到新的高度。其就地转弯、 单轮转向的能力,使其能够在瞬间旋转360度,因此您的测试可以高度复现现实世界中行人常见的快速变化方向的行为。此外,它的最高速度为30公里/小时, 也使其能够测试自行车骑手和电动两轮车骑手相关的场景。

LaunchPad Spin是重要工具,使您的开发计划能够 从ADAS功能基本法规测试跃升到自动驾驶系统所需的复杂感知和分类。





规格参数

尺寸

865 x 868 x 65 mm

重量

45 kg (不含电池)

最高速度
30km/h
最大加速度

3 m/s2 (0-20 km/h

可操作性
单个+/—90度转向的前轮和独立的驱动电机,高度可控
有效载荷

行人、自行车骑手、电动两轮车骑手、动 物、最大15 kg

电池
高容量的锂电子电池组540Wh,快速电池替换系统
耐候性

全封闭电子产品,防水等级达IP67



LaunchPad Spin 是专门为满足城市测试环境的要求而设计的。

• 用全方位转动的平台升级传统的皮带驱动系统,轻松满足UNECE测试程序。

• 通过在具有挑战性的城市场景中纳入VRU目标,加入重型商用车安全的前沿阵营。

• 领先于欧洲NCAP 2030年发展趋势中的预期测试,包括电动两轮车。

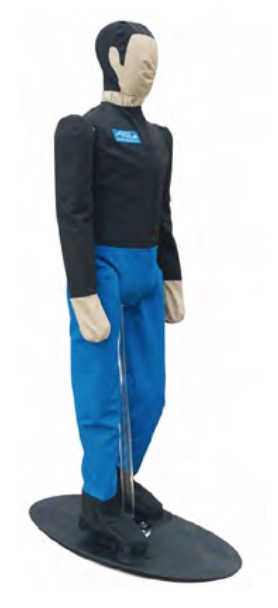

Soft pedestrian target(软碰撞行人目标)

从 2016 年起,EuroNCAP 测试将包含由假人代替真正行人的自动紧急制动 ( AEB ) 试验。这种试验需要 使用可与测试车辆同步的可控制行人模型。我们的软 碰撞行人目标 ( SPT ) 使用水平皮带推进系统,因而不需要高空门架 ( 根据 EuroNCAP 的观察,门架会 影响测试结果)。这也使软碰撞行人目标成为在任何测试跑道上都能快速安装的便携系统。

软碰撞行人目标使用标准的转向机器人电机和控制器作为驱动单元,用容易使用的RC软件来设定软碰撞行人目标,方便现有的机器人用户熟悉运用。用户可以使用他们现有的转向机器人(SR60或者SR60 Torus)来减少行人系统的费用,转向机器人可以简单快速地在行人系统上安装和拆卸。另外,还有一款带有内置专用电机的可供选择。



Soft Pedestrian Target

SPT20

SPT20S

是够需要转向机器人

是-SR60/SR60 Torus

否-内置(等同 SR60)

最大速度

20kph(15kh 负载)

20kph(15kh 负载)
最大加速度大于1g (15kg 负载)
大于1g (15kg 负载)

位置测量精度

使用电机编码器:电机端精度高于0.01mm,通常动态精度优于2cm

驱动功率

3.2kW

3.2kW

安装

转向机器人可快速在驱动假人和作为转向机器人控制车辆转向之间进行切换

除了皮带没有其他的安装

滑板高度

25mm

25mm

系统防护

内置皮带张紧系统检查皮带,当皮带张紧度变化显著时会停止电机

是否防水

是,雨天可以使用,但是装电机的箱子不是完全密闭的




Soft Pedestrian 360TM

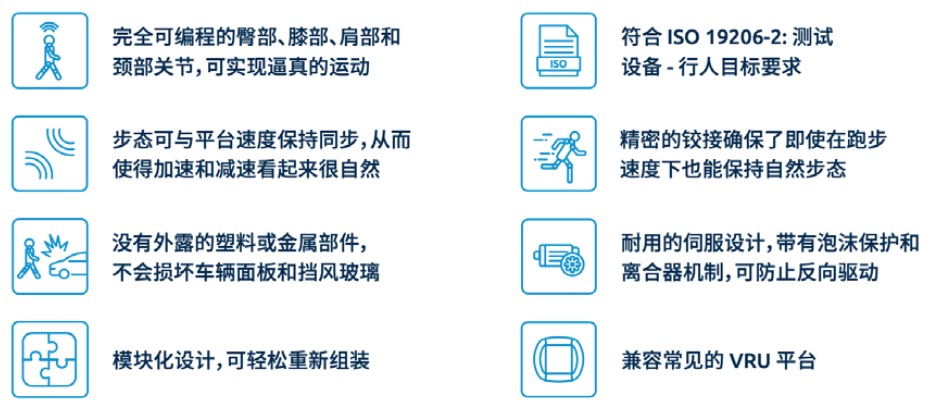

作为新一代的铰接式替代行人目标,DRI 的 Soft Pedestrian 360TM 让 VRU 测试达到了全新的真实性水平。

包括上半身关节在内的精密铰接方式可实现自然运动,并且能够使步态与平台速度同步,从而让加速和减速比以往任何时候都更加逼真。Soft Pedestrian 360 的逼真步态甚至延伸到了跑步,它实际上看起来更像跑步,而不是简单的快走。

Soft Pedestrian 360 由 DRI 推出了标志性 Soft Car 360TM 的同一团队开发,是与世界领先的 OEM 和美国国家公路交通安全管理局 (NHTSA) 合作多年的实测经验的结晶。


image.png  image.png



技术规格

尺寸
铰接选项
高度
18mm
完全

髋部、膝部、肩部、颈部

肩宽

500mm

标准

髋部、膝部、肩部

重量

6kg(完全铰接式)

基本臀部、膝盖
性能
支持的传感器测试

最高碰撞速度

80km/小时

超声波

符合各项要求,待接受

防水性

可选

单声道/立体声摄像头

合规性

激光雷达

ISO 19206-2

雷达



红外线






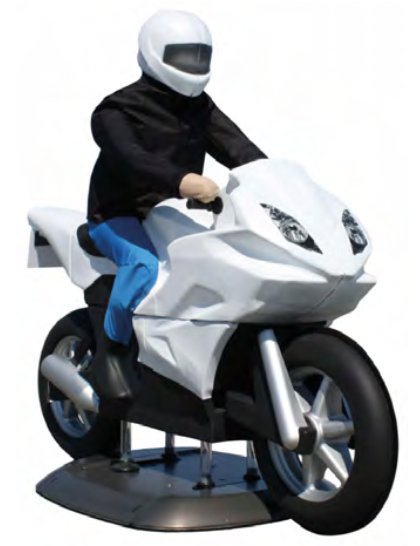

Soft Motorcycle 360TM

LaunchPad Spin是一款ADAS目标平台,它将VRU测试的可操作性水平提升到新的高度。其就地转弯、单轮转向的能力,使其能够在瞬间旋转360度,因此您的测试可以高度复现现实世界中行人常见的快速变化方向的行为。此外,它的最高速度为30公里/小时,也使其能够测试自行车骑手和电动两轮车骑手相关的场景。 LaunchPad Spin 是重要工具,使您的开发计划能够从ADAS功能基本法规测试跃升到自动驾驶系统所需的复杂感知和分类。

企业微信截图_0ca1545a-144b-4708-80e4-216f5cd6dbf1.png  企业微信截图_890cb78e-18d8-4033-b50b-5fb63fe9c65d.png




技术规格

尺寸
支持的传感器测试
轴距
1460mm
超声波
车轮直径
635mm
单声道/立体声摄像头
总高度
1670mm
激光雷达
宽度610mm
雷达
性能
合规性
最高运行速度
80km/h

Euro NCAP 2023 协议

符合各项要求,待接受

防水性ISO 19206-5 WD




Soft Scooter 360TM

360软两轮车是一款高度逼真、经济的替代两轮车目标,它的稳定速度可达60 km/h。逼真的外形、车轮旋转速率与车速相匹配、质感真实的乙烯基皮肤,这些都增加了车辆传感器系统(包括摄像头、雷达和激光雷达)对它的识别和检测。 360软两轮车设计的关键是着重于减少对测试车辆的损害。为实现这一目标, 目标车的构架周围护有管状的轻质泡沫,硬点被最小化。骑手和滑板车独立分 离,减少了潜在的损害。 为了帮助提高您的测试流程的可重复性,360软两轮车采用模块化设计,这意味着零部件易更换,每个单元亦配有一个单独的备件套件,以减少停机时间。

企业微信截图_74c50309-57f2-41ab-8708-3a733fdbd2df.png企业微信截图_65e60512-8607-4d05-9d7a-66891a558289.png


技术规格

尺寸及重量
性能
轴距

1460mm

最大运行速度

60 km/h

车轮直径

635mm

耐水性

总高度

1670mm

正面/背面最大冲击速度

40 km/h

重量

18 kg



合规性

ISO/WD 19206-5

雷达、摄像机和激光雷达




Flex-0

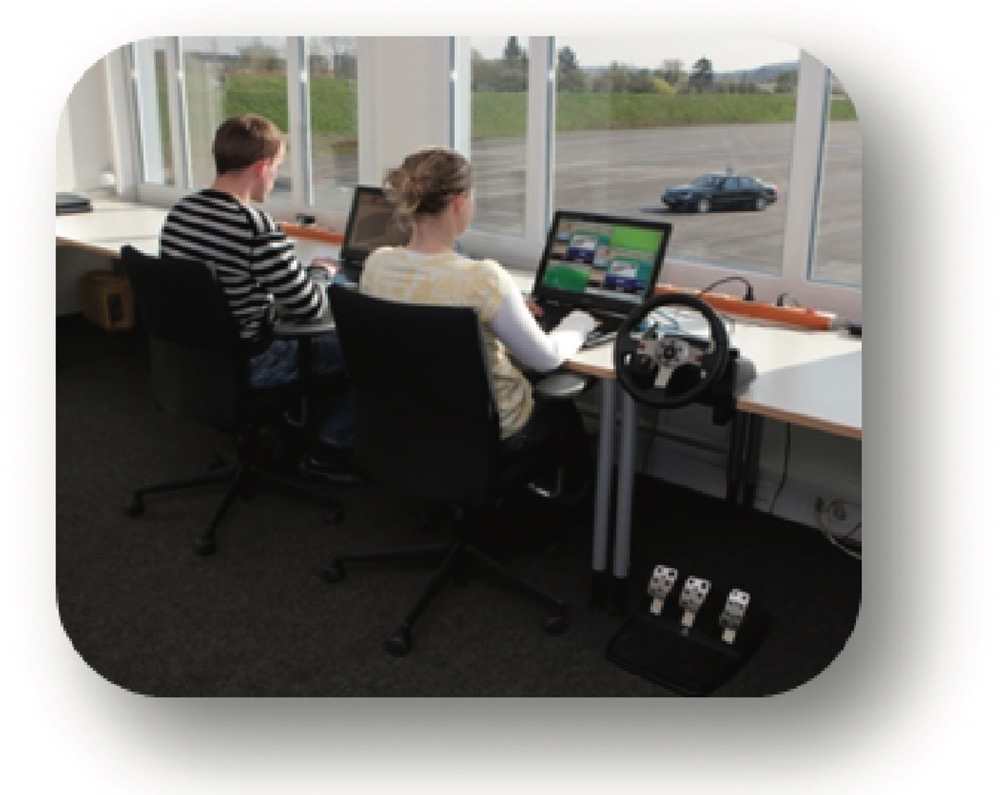

Flex-0 提供了通过 CAN 或者线控的方式来控制车辆本身的执行器的紧凑式方案。Flex-0 采用软件套件可以用来完成多种标准测试,而不需要在车辆安装驾驶机器人,并能实现路径跟随和同步。控制器通过 CAN 协议与车辆进行通讯,这种控制接口只有通过我们和原始设备供应商 ( OEM ) 之间的合作才能实现。我们提供了客户可以转换成车辆可识别格式的标准 CAN 控制协议。甚至,我们可以为客户量身定制控制协议。Flex-0 也可用在无人驾驶测试系统 ( DTS ) 中,使得测试能够在车辆无驾驶员的情况下进行。


Flex-0

规格

重量

3kg
尺寸规格380*220*65mm

数据采集频率

用户可选最高到 2 kHz

数字输入/输出
扫描频率4khz

模拟输入(8通道)

4kHz 采样频率下 24-bit 分辨率

电源输入
9-18V DC(12V)




Capture+Review

Capture+Review为车辆测试提供一个视频集成采集方案。能记录多达四路摄像头或电脑集成摄像头的视频,并能与我们的驾驶机器人的数据通道叠加在一起。视频能被同步嵌入记录的数据里,不需要使用者后续同步处理。当回放试验数据曲线图时,试验视频能够与数据一起同步回放。


Capture+Review 是一个由 USB 摄像头和软件模块组成的系统,可用于所有的机器人控制器。系统标配两个高清 (1080p) USB 网络摄像头以及可用于车内安装的固定夹具。


总览

1、可和所有机器人控制器一起使用;

2、可自定义视频的叠加,最多接收四路信号源(独立摄像头或电脑集成摄像头);

3、允许用户将选择的数据通道和视频同步叠加;

4、辅助车辆或 ADAS 性能的精确评估;

5、为车辆测试提供完美的视频和数据依据。
