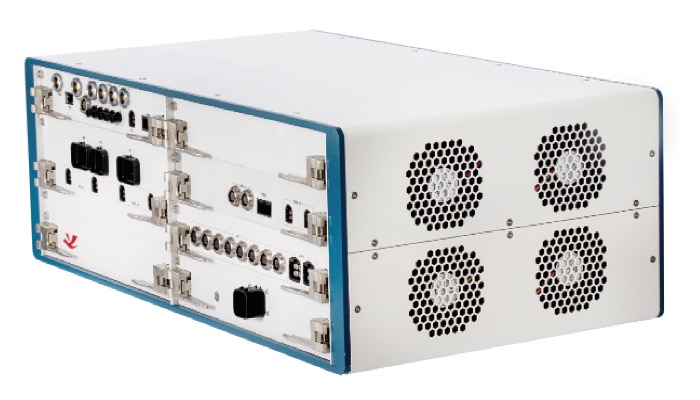

高性能-智驾数据采集回注平台

产品介绍

智驾数据采集回注平台作为一个智能计算平台，它能够将计算密集型传感器数据处理和传感器融合工作与控制策略开发集成到一个控制单元中，有助于建立结构化和有组织的车辆控制器网络，从而大大提高整体系统的完整性。

核心特征

• 数据落盘速率大,支持bypass,支持回注；

• 对车辆传感器采集的数据进行处理和分析，从而实现车辆的智能化控制和管理；

• 支持传感器硬同步，支持多种数据同步记录；

• 可以扩容，更换存储板卡，最大120TB；

• 支持控制器主动同步触发传输；

• 完善的系统架构设计及一流的能量管理算法和控制策略；

 • 高度集成化，可扩展升级，接口资源丰富,支持定制开发；

运作流程

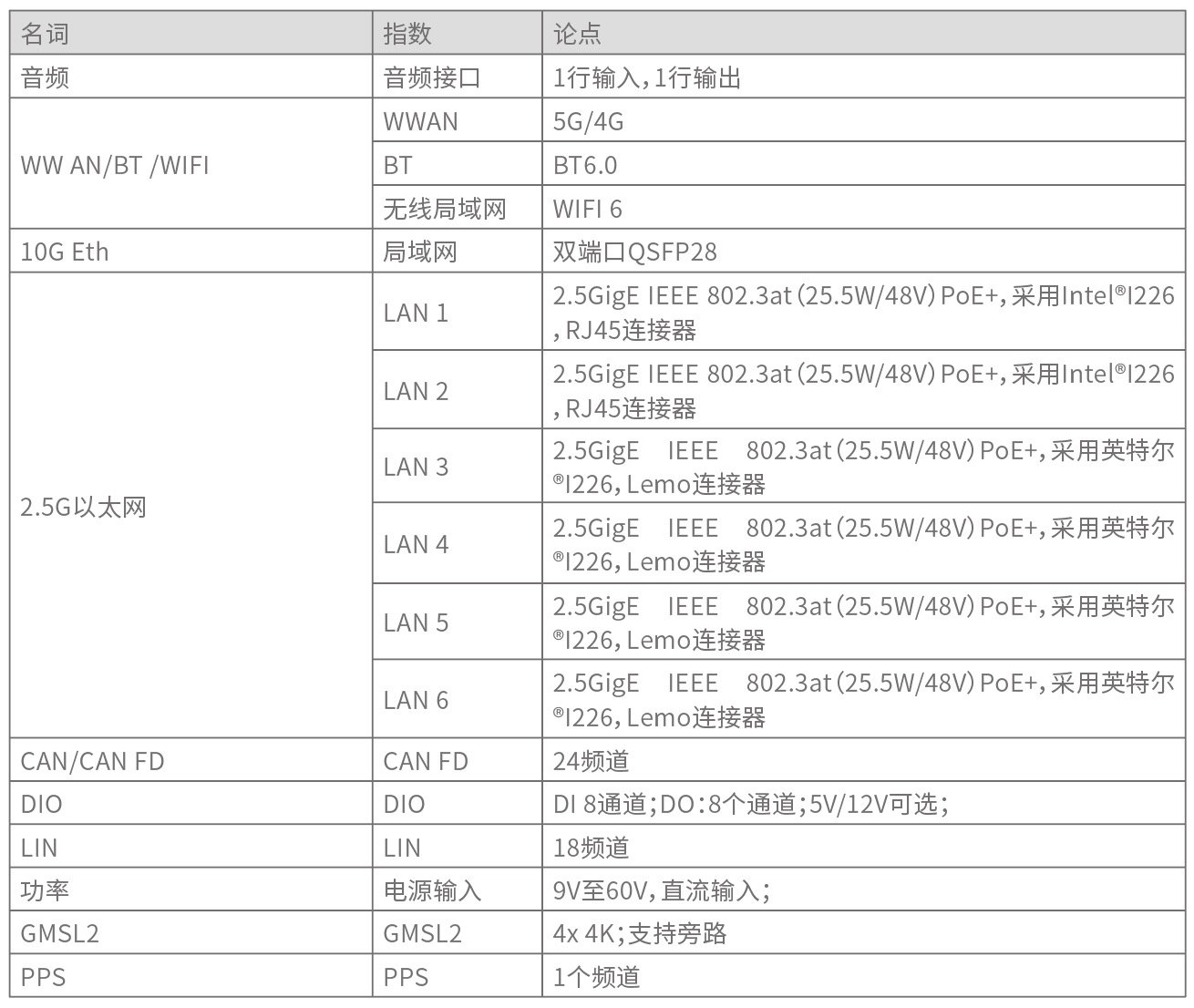

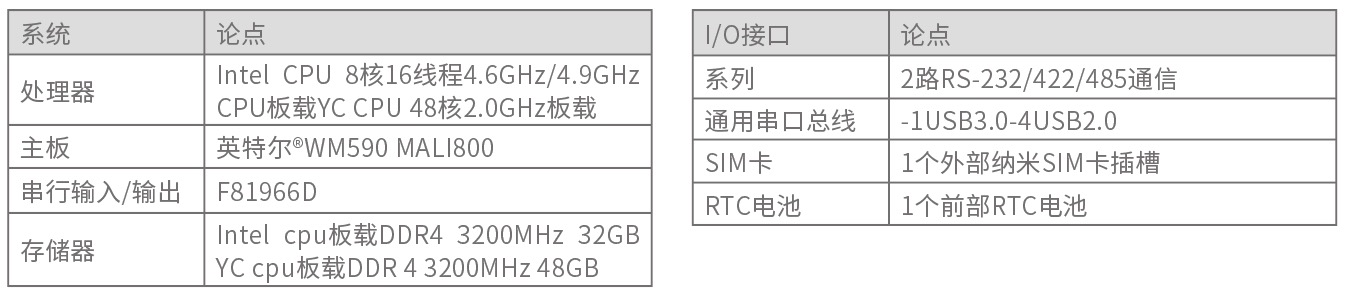

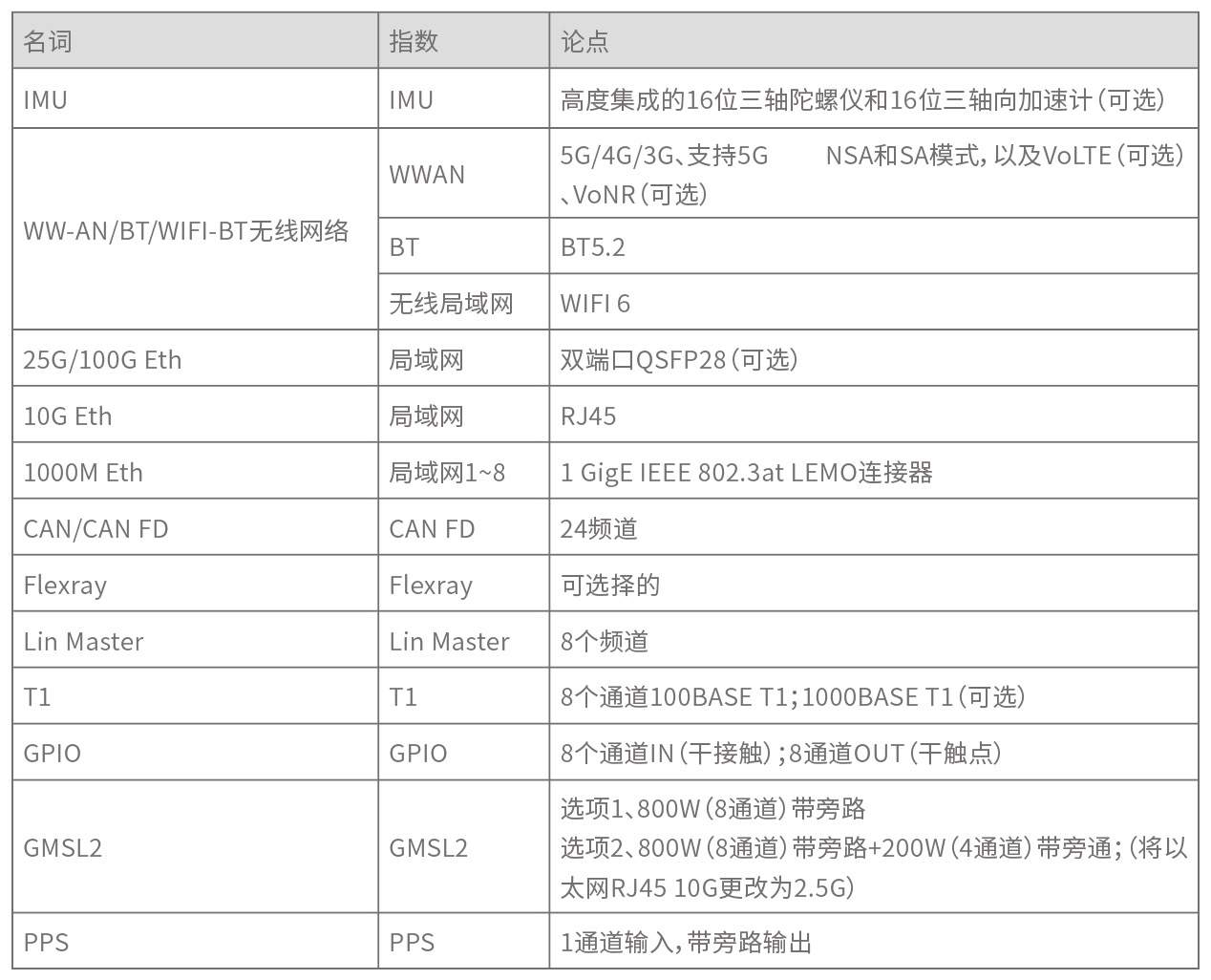

产品参数

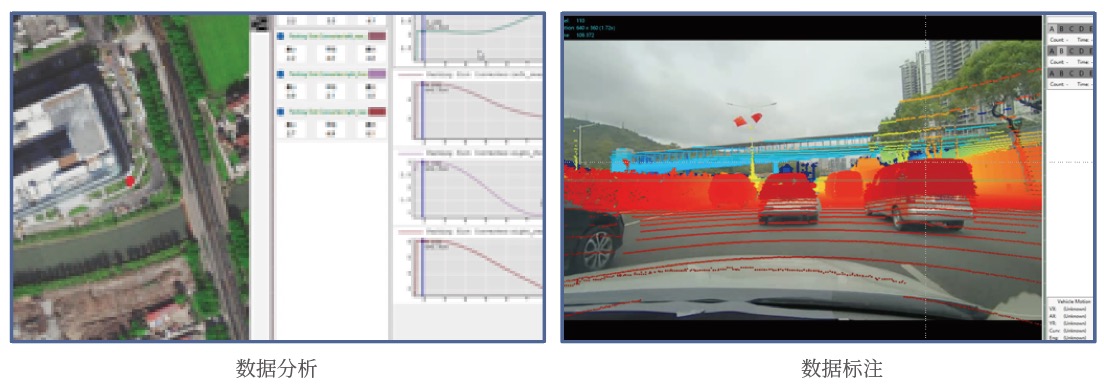

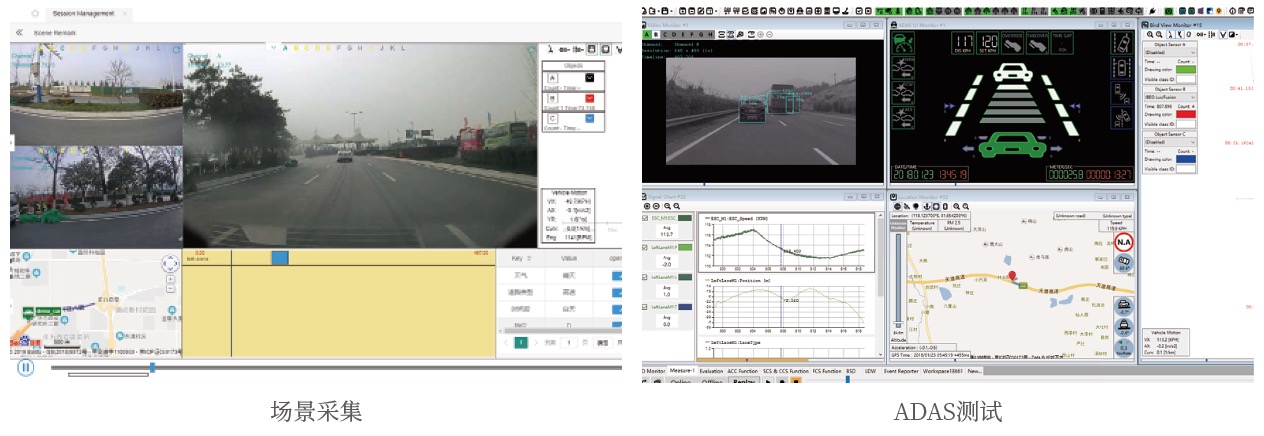

应用场景

视频采集平台

产品介绍

视频采集平台是泽尔汽车自主研发的一款新型高性能的视频采集设备，它可以提供巨大的数据吞吐率，将采集，或截取的视频图像，也可以按照实际需要的比例采集视频，有效的存储于服务器上，可供编辑处理，保障视频画面清晰、稳定，具有层次感。

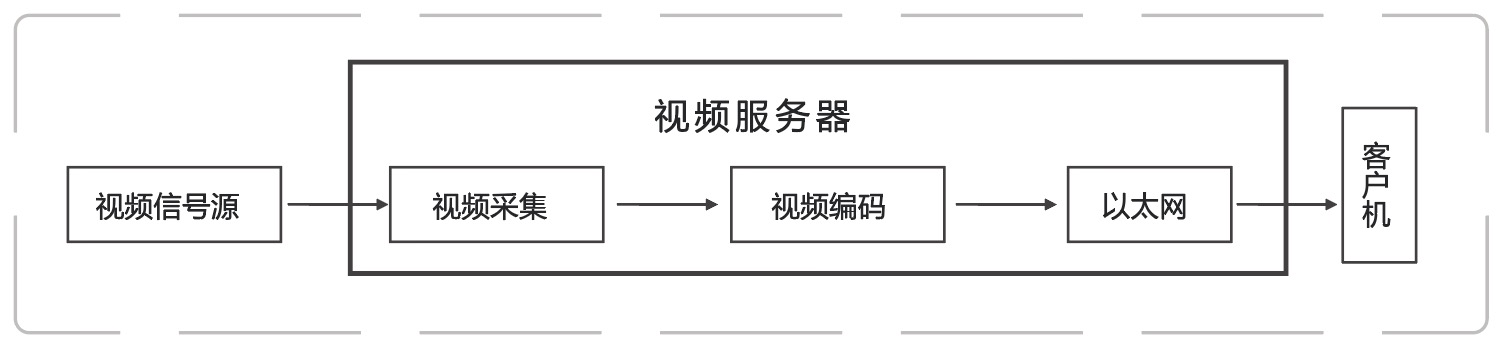

视频采集系统结构图

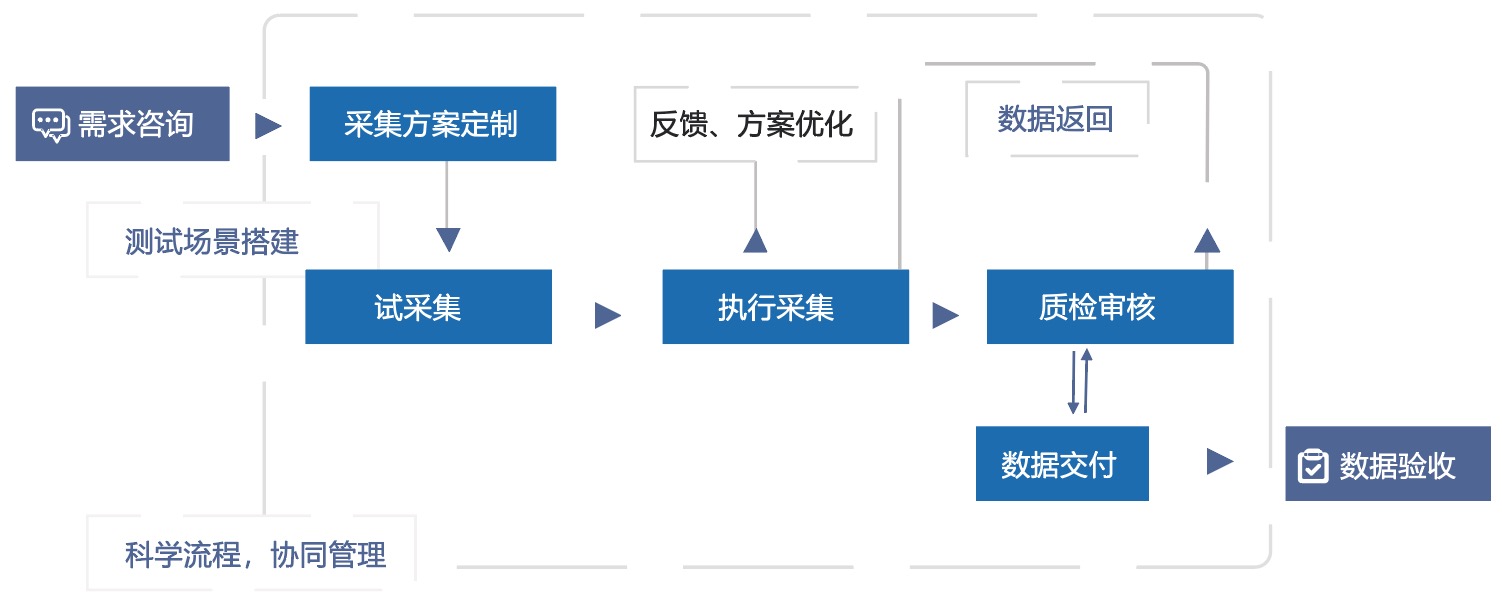

视频采集服务流程

核心特征

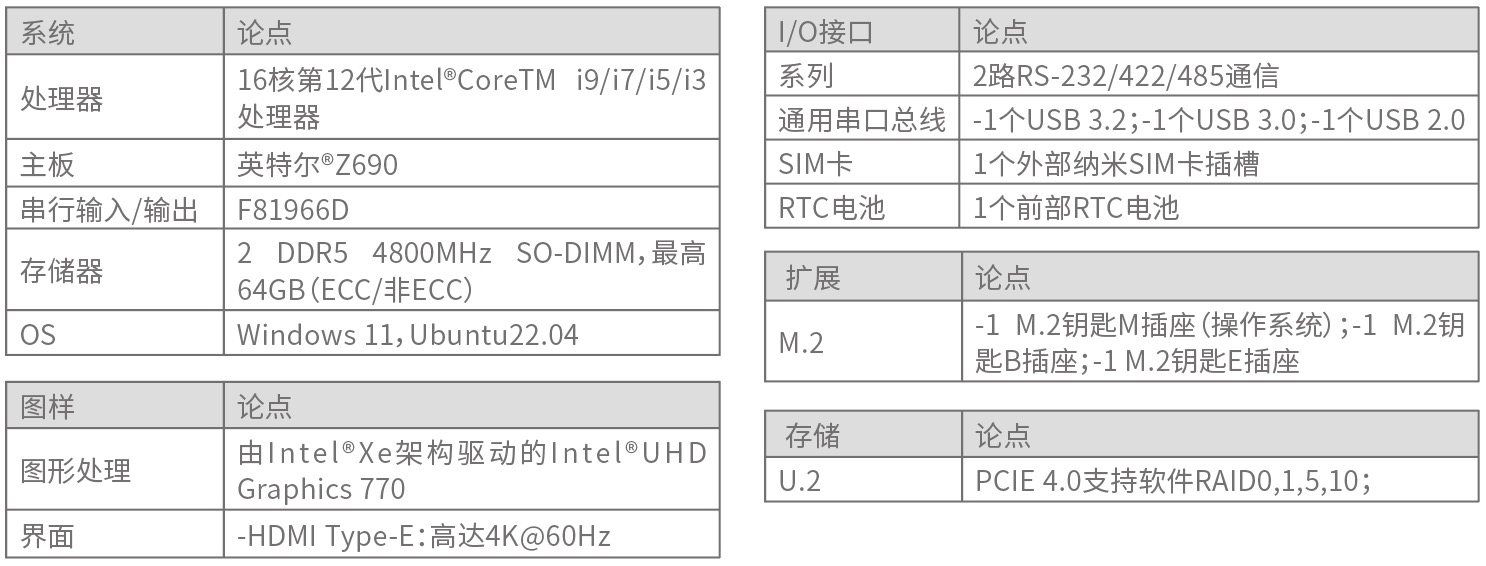

产品参数

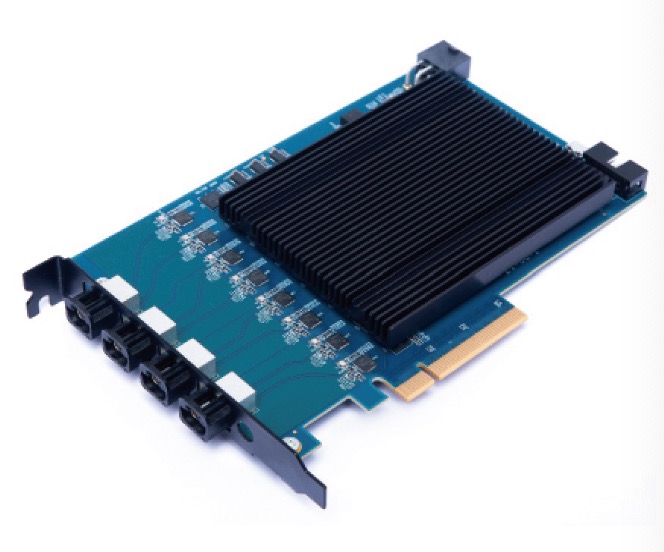

多通道4K分辨率图像注入系统

核心功能

• 基于FPGA技术，符合标准的PCIe规范，支持X1、X4、X8模式

• 支持8通道GMSL1/GMSL2/FPDLINK视频输出

• 支持注入YUV422、RAW12、RGB888图像格式

• 支持内外两种触发模式

• 支持图像帧率、图像分辨率可配置

• 支持8通道单独、同时注入，注入方式灵活可配置

• 支持多板卡同时注入

• 支持内部触发

• 支持内外部同时触发

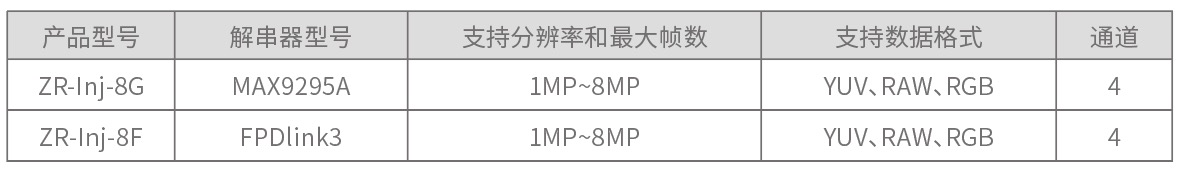

产品列表

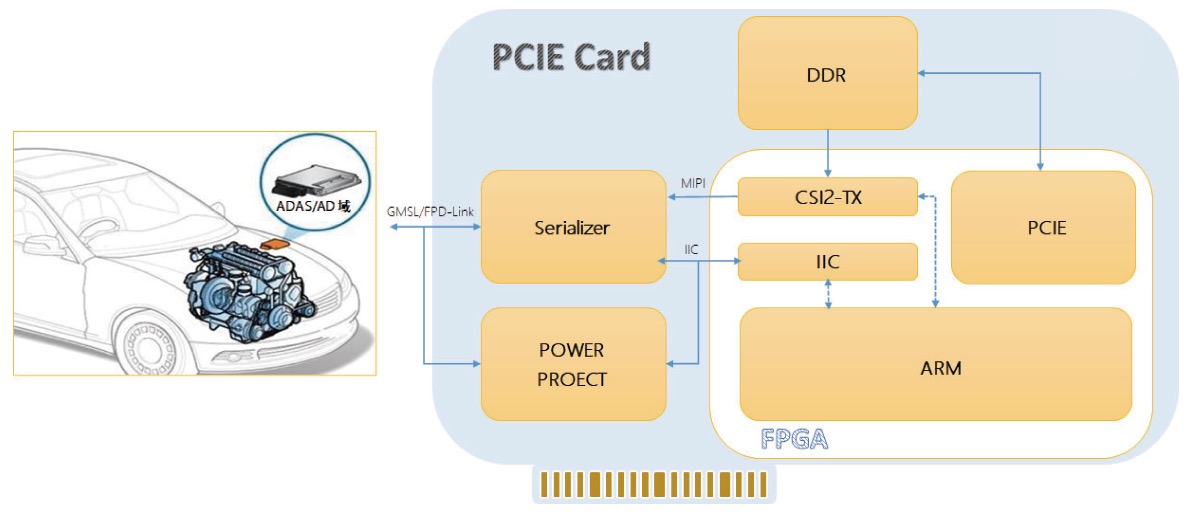

结构定义

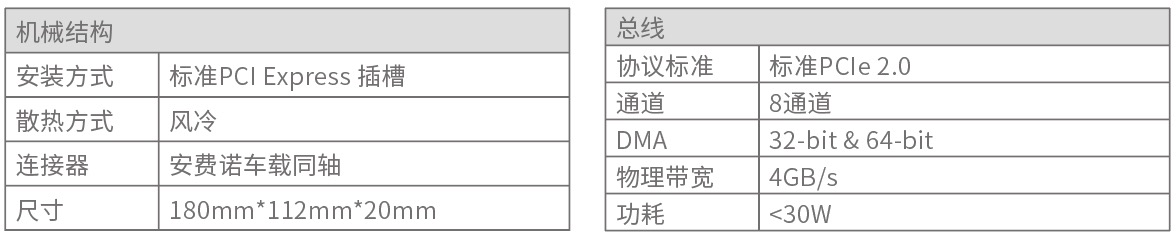

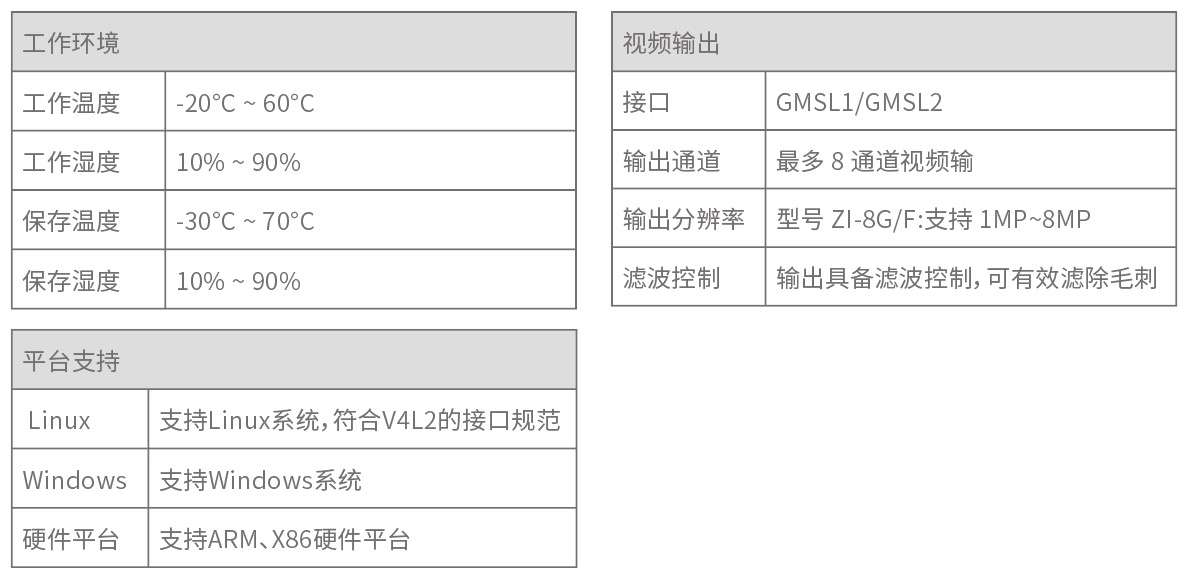

关键参数

应用领域

多通道4K分辨率图像采集系统

核心功能

· 基于FPGA技术，符合标准的PCIe规范，支持X1、X4、X8模式

· 支持同时采集8路GMSL1/2、FPD-Link摄像头，最高达8MP

· 支持采集YUV422、RAW12、RGB888图像格式

· 支持读取摄像头ANC数据

· 支持每帧图像的精准硬时间戳功能 支持多板卡模式

· 支持 GPS PPS 和激光雷达同步信号的外部触发

· 支持基于内置可编程触发发生器的内部触发

· 支持同步延迟触发

· 支持 MAXIX、开放式 CV

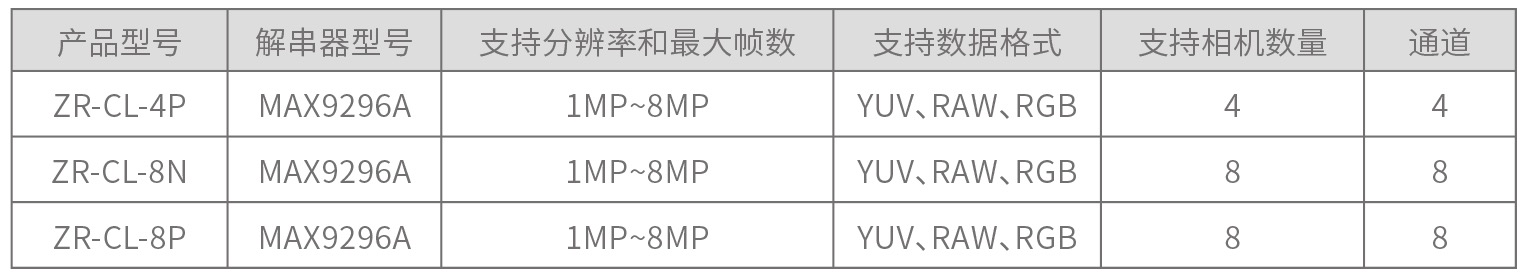

产品列表

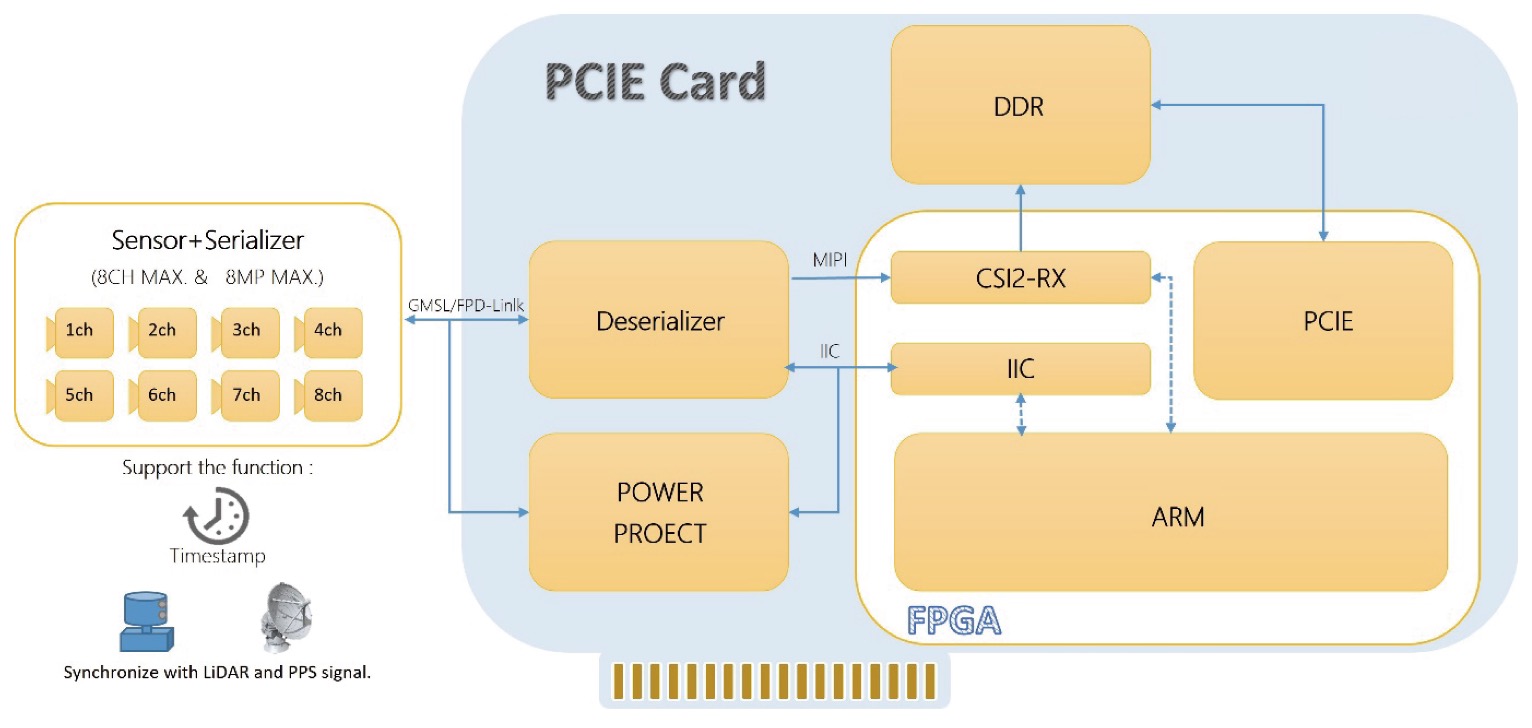

结构定义

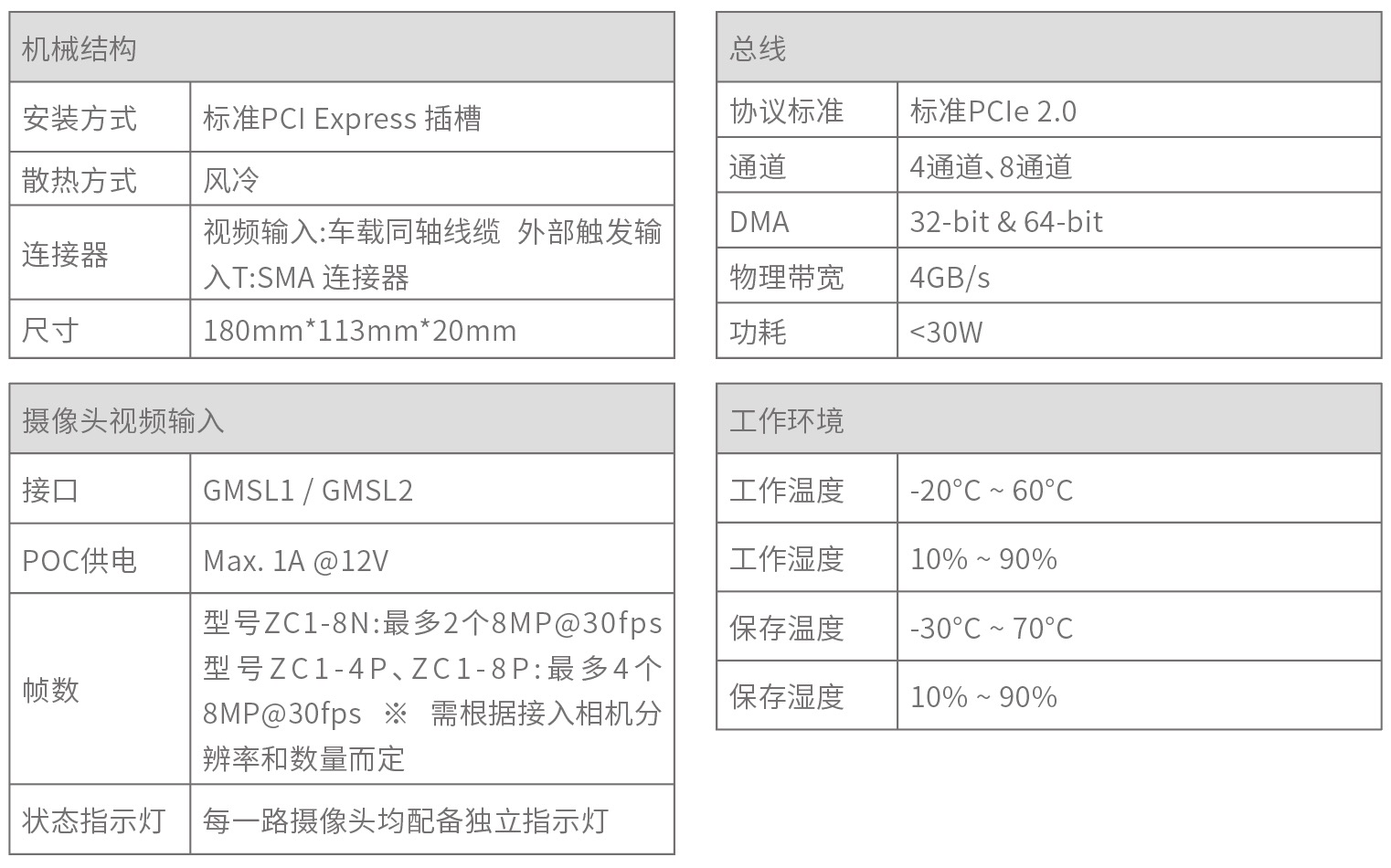

关键参数

应用领域

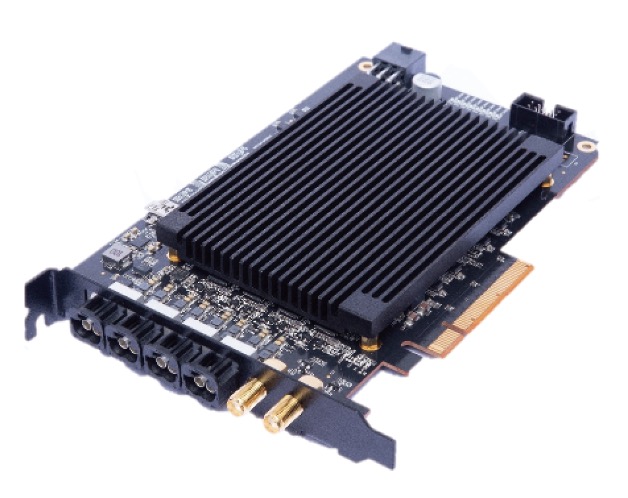

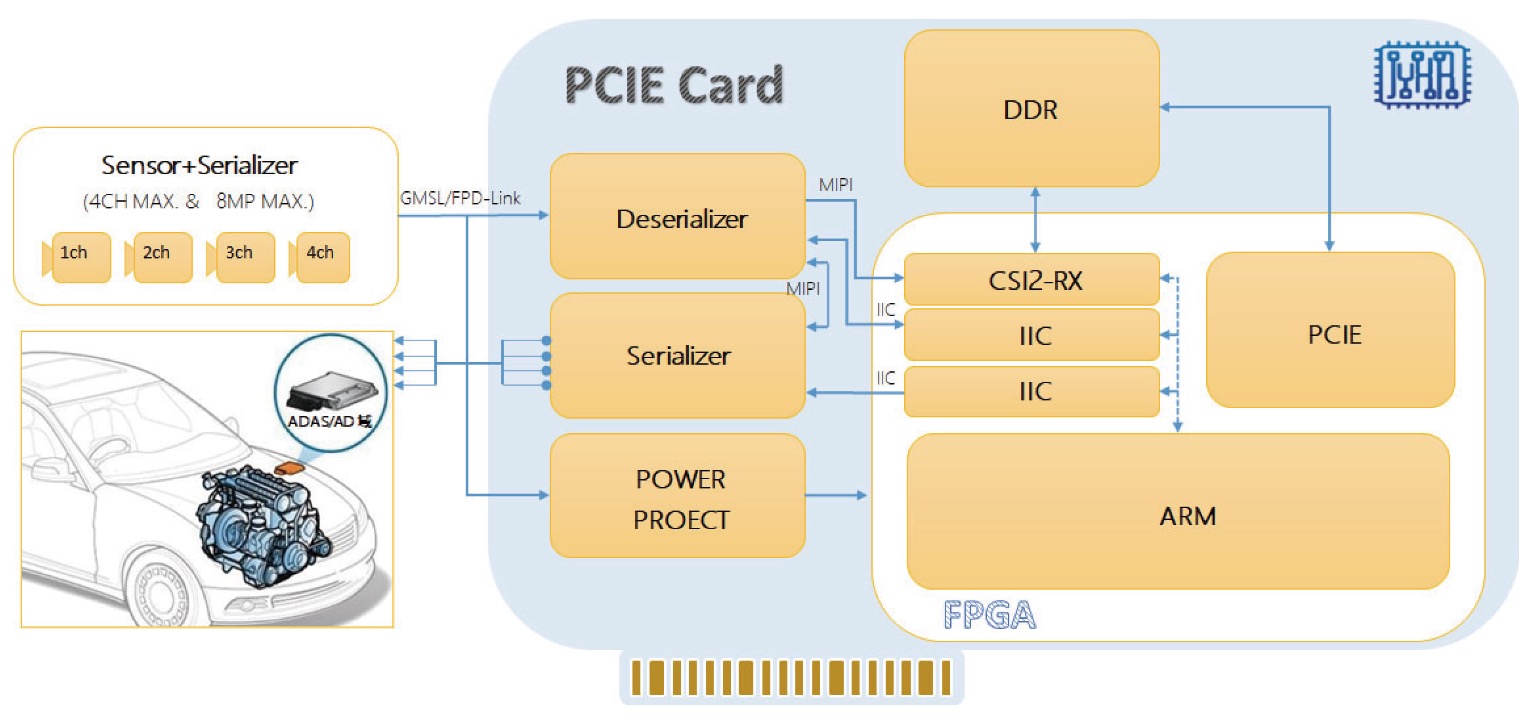

多通道4K分辨率图像分流系统

核心功能

• 基于FPGA技术，符合标准的PCIe规范，支持X1、X4、X8模式

• 支持4路采集、4路视频转发

• 支持采集YUV422、RAW12、RGB888图像格式

• 支持读取摄像头ANC数据

• 支持每帧图像的精准硬时间戳功能

• 支持多板卡模式

• 支持IIC转发和过滤

• 支持 GPS PPS 和激光雷达同步信号的外部触发

• 支持内部触发，内部和外部触发器均支持同步触发和延迟触发

• 支持同步触发和延迟触发

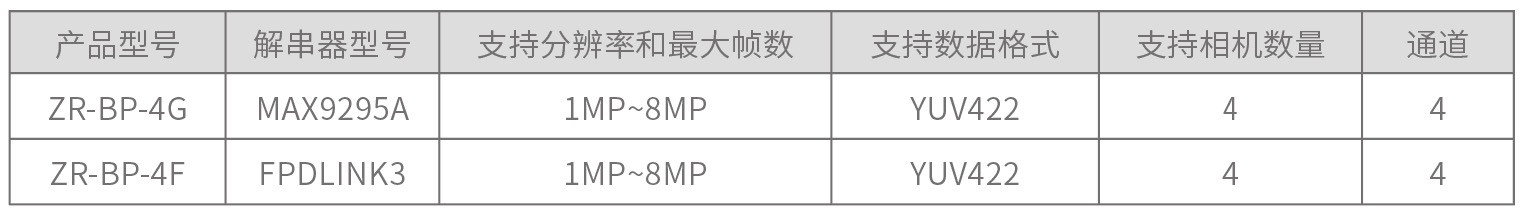

产品列表

结构定义

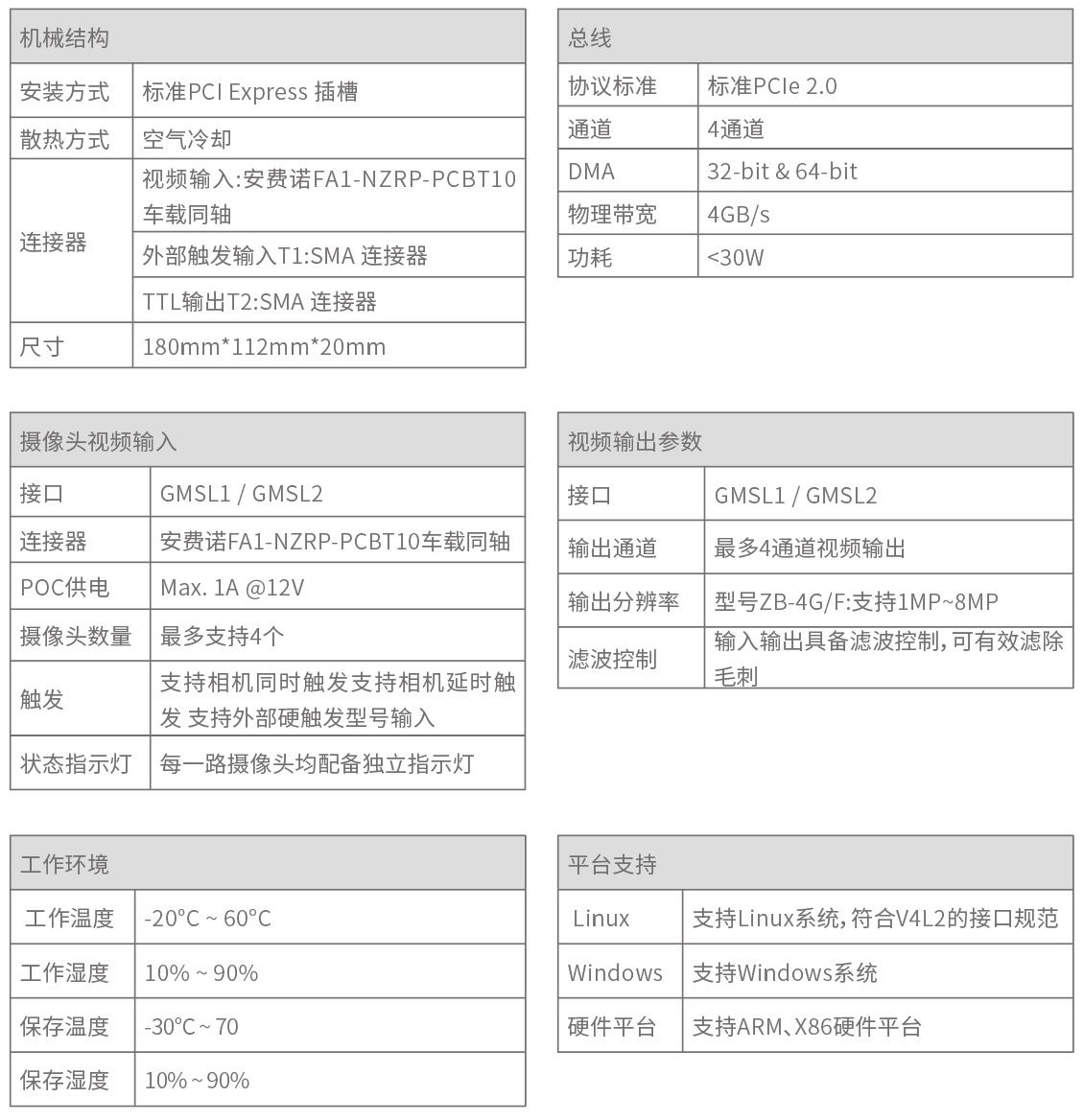

关键参数

应用领域

千兆车载以太网转换模块

产品介绍

Z1-T1-ETH 转换模块可在汽车以太网 ECU 和标准千兆系统之间建立直接的点对点链接。它直接从物理层 1000BASE-T1 和物理层 1000BASE- TX 传输数据帧，延迟时间固定在 2μs 左右。

特点规格

• 1000BASE-T1 自动以太网.Marvell 88Q2112 收发器

• 1000BASE-TX 标准以太网、 RJ-45 连接器

• 采用 Type-C 接口

• 状态LED

• 2 个 DIP 开关配置:

    -主站/从站

    -100/1000 Mbit/s

• 尺寸95x65x25毫米

• 电压:5V

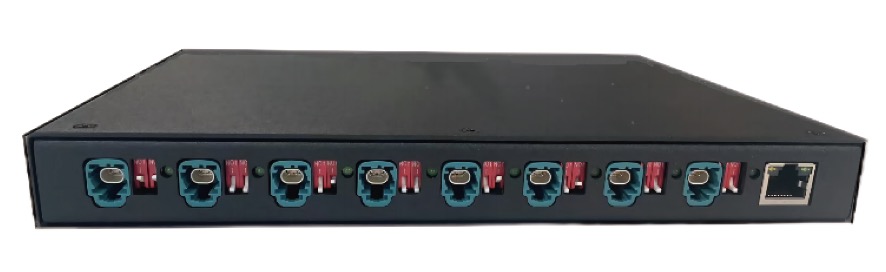

千兆车载以太网交换机

产品介绍

ZR-8A1-ETH 转换器模块可在汽车以太网和任何标准千兆系统之间建立直接的点对点链接。它可直接从物理层 1000BASE-T1 和物理层 1000BASE-TX 传输数据帧，固定延迟时间约为 2μs。

特点和规格

• 8 个 1000BASE-T1 以太网 Marvell 88Q2112 收发器

• 1 端口 1000BASE-TX 标准以太网，RJ-45 连 接器

• Avionic 插入式电源

• 状态LED

• 8 个 DIP 开关用于配置:

    - 主站/从站

    - 100/1000 Mbit/s

• 与 12 至 24 伏汽车电池电压系统兼容

• 工作温度:-40°C 至 +85°C

• 尺寸 238x165x28 毫米
