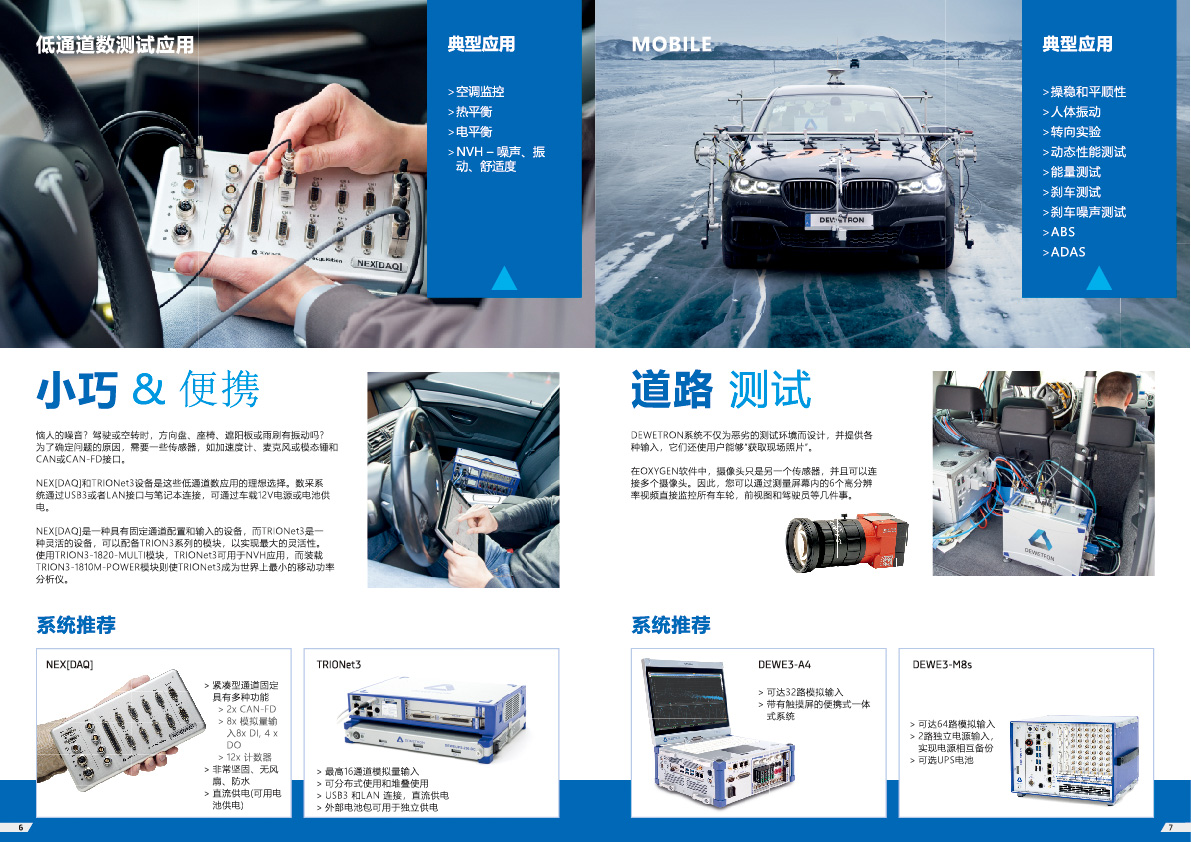

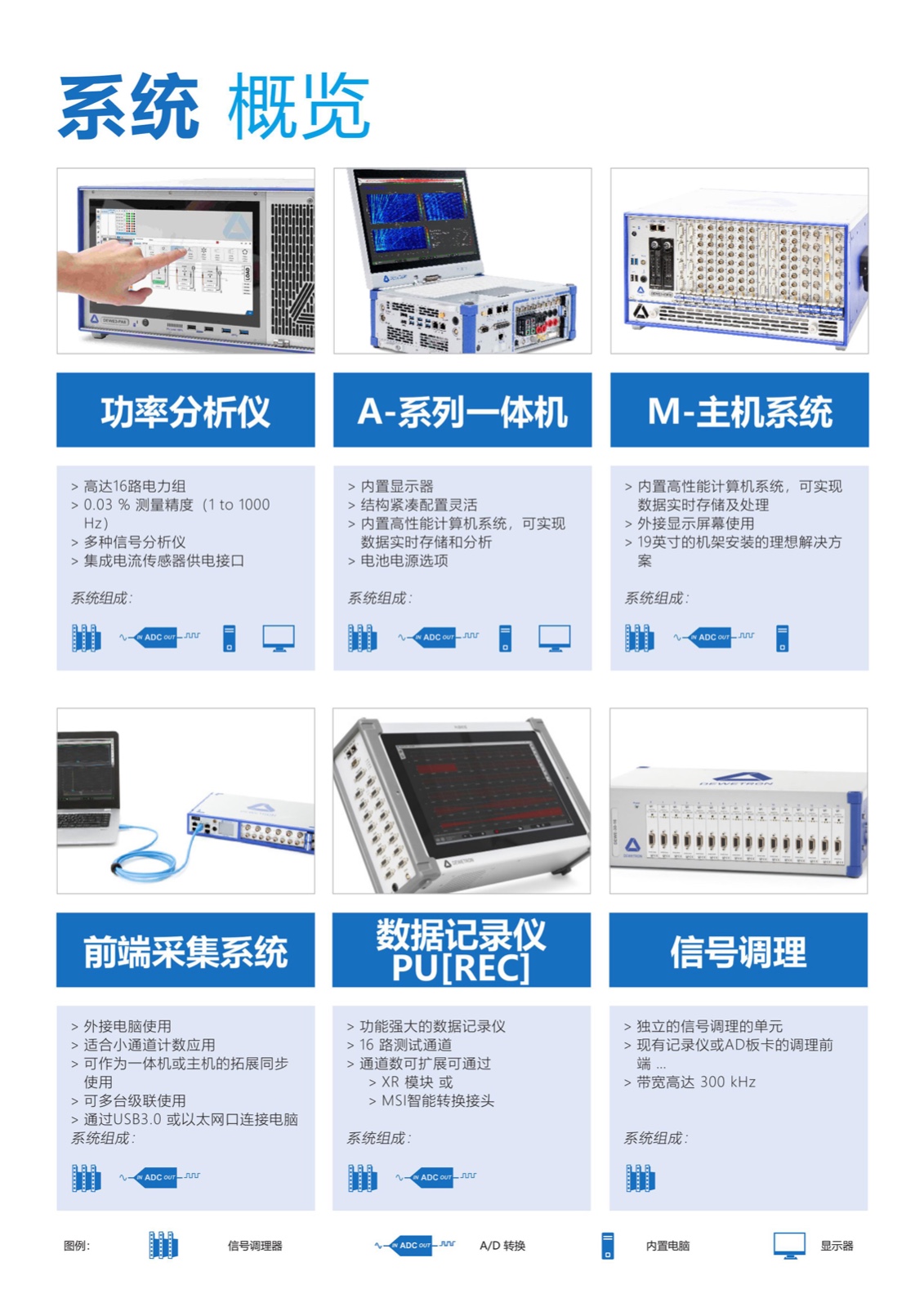

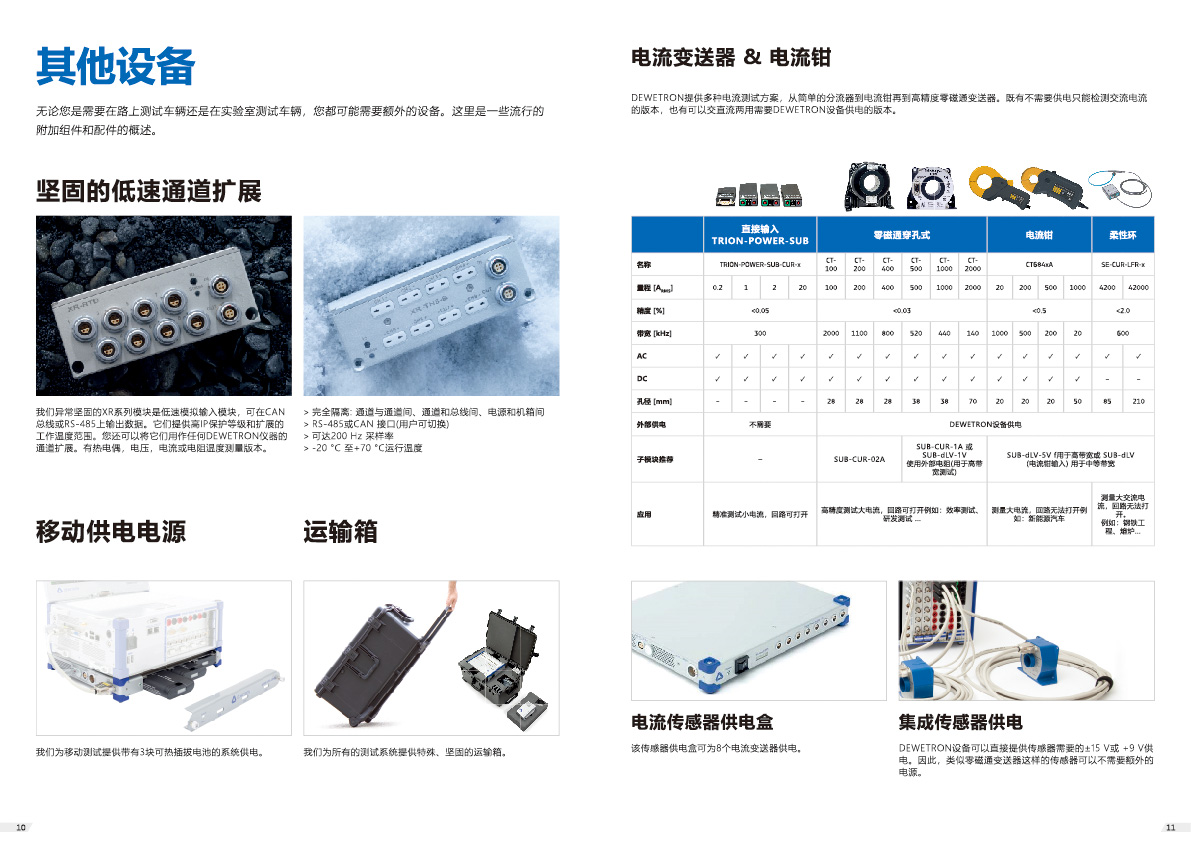

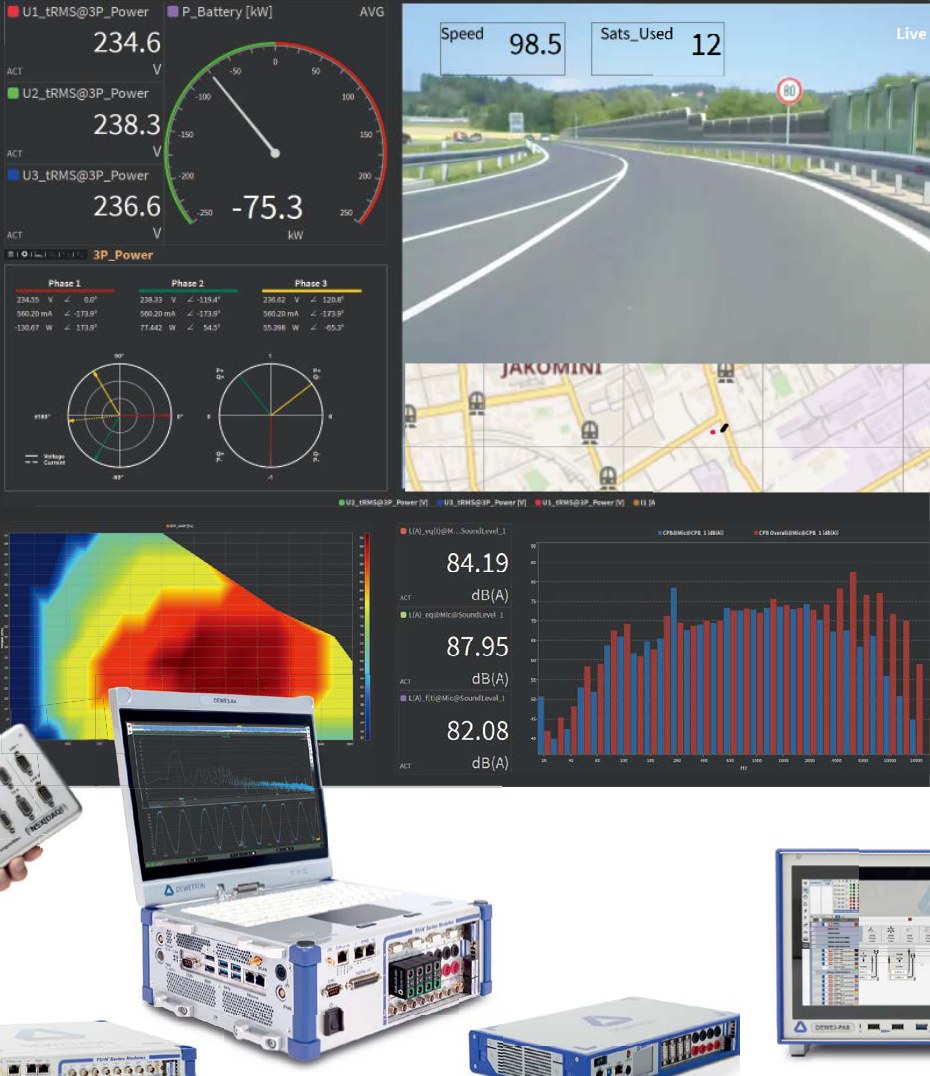

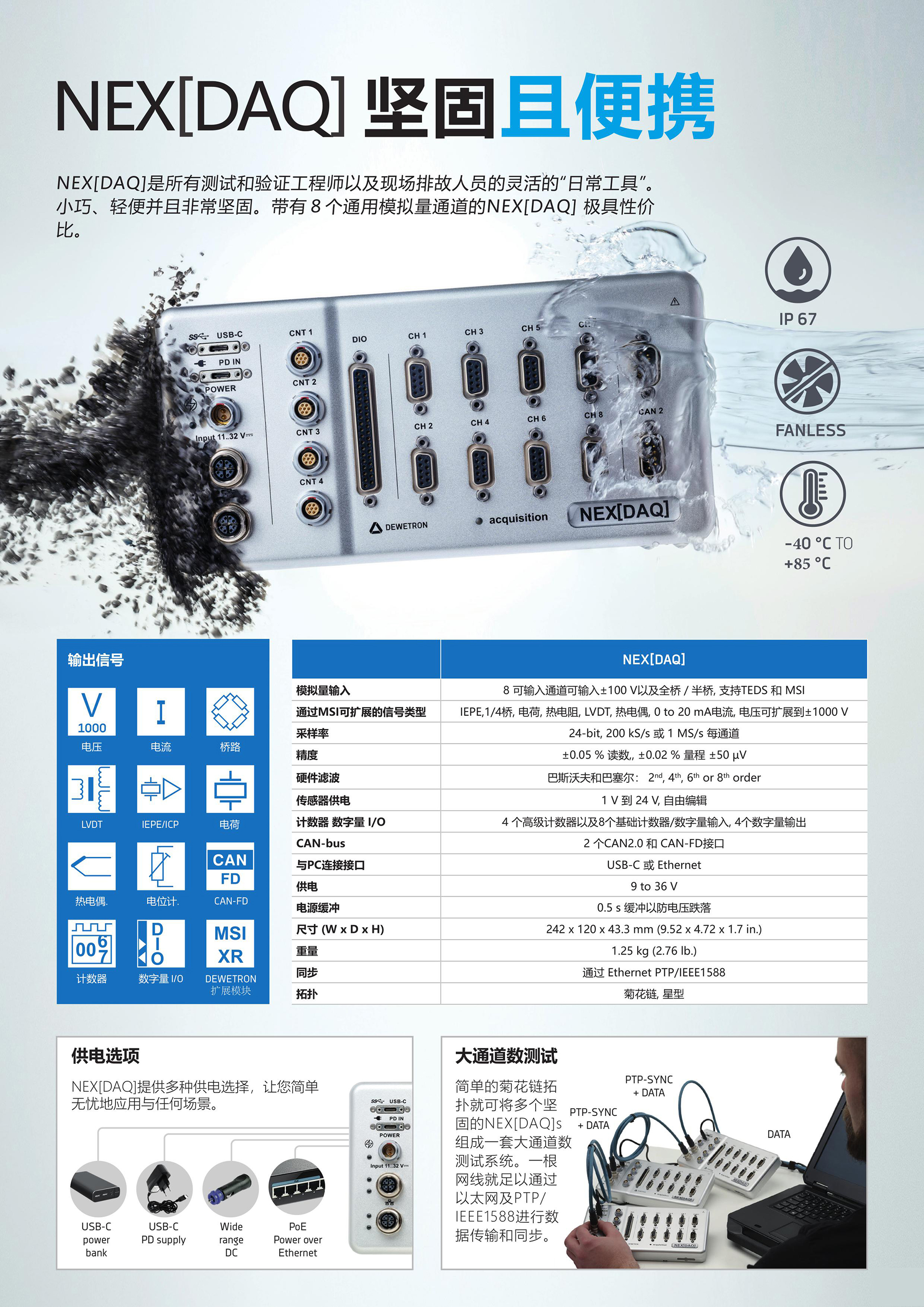

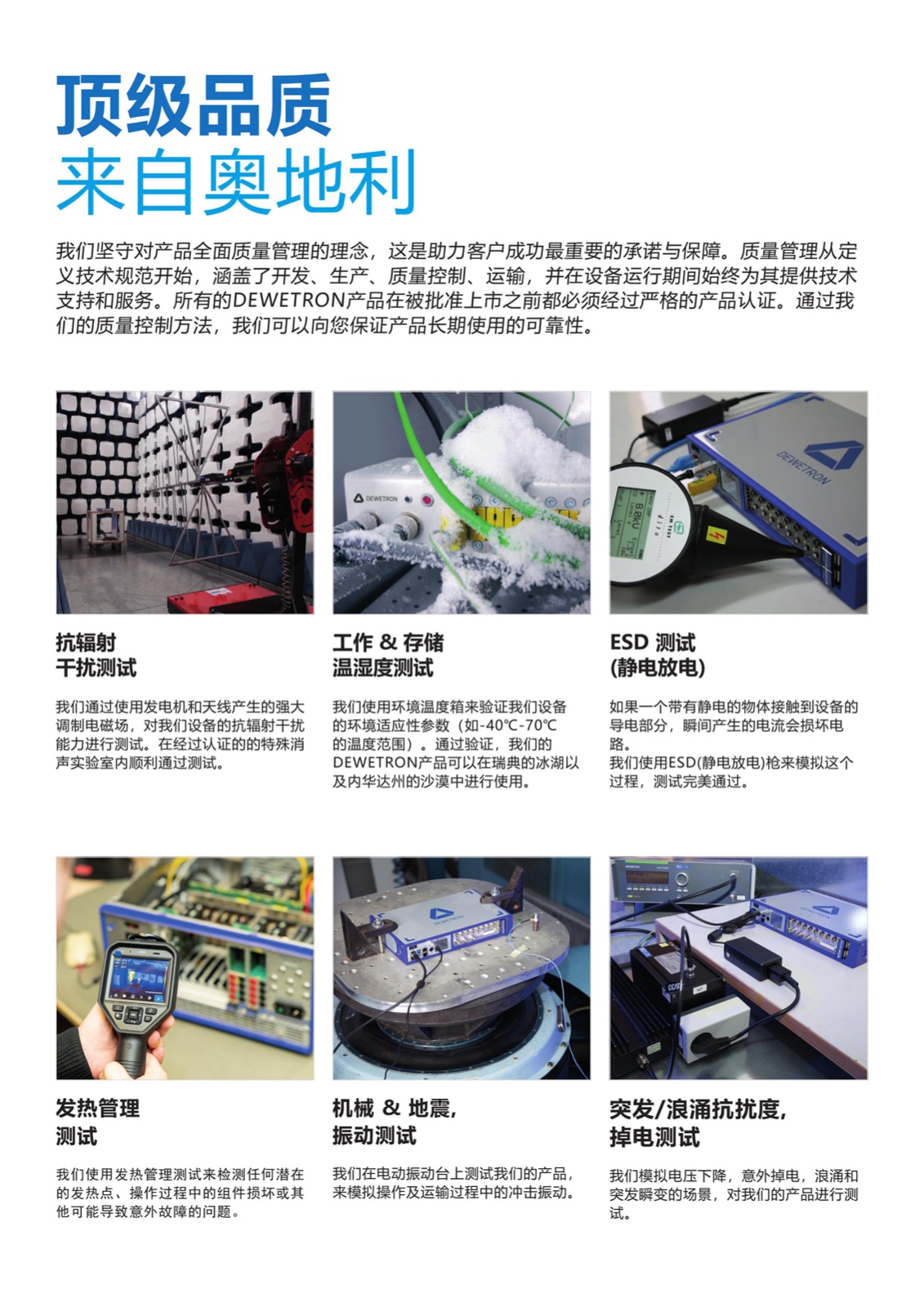

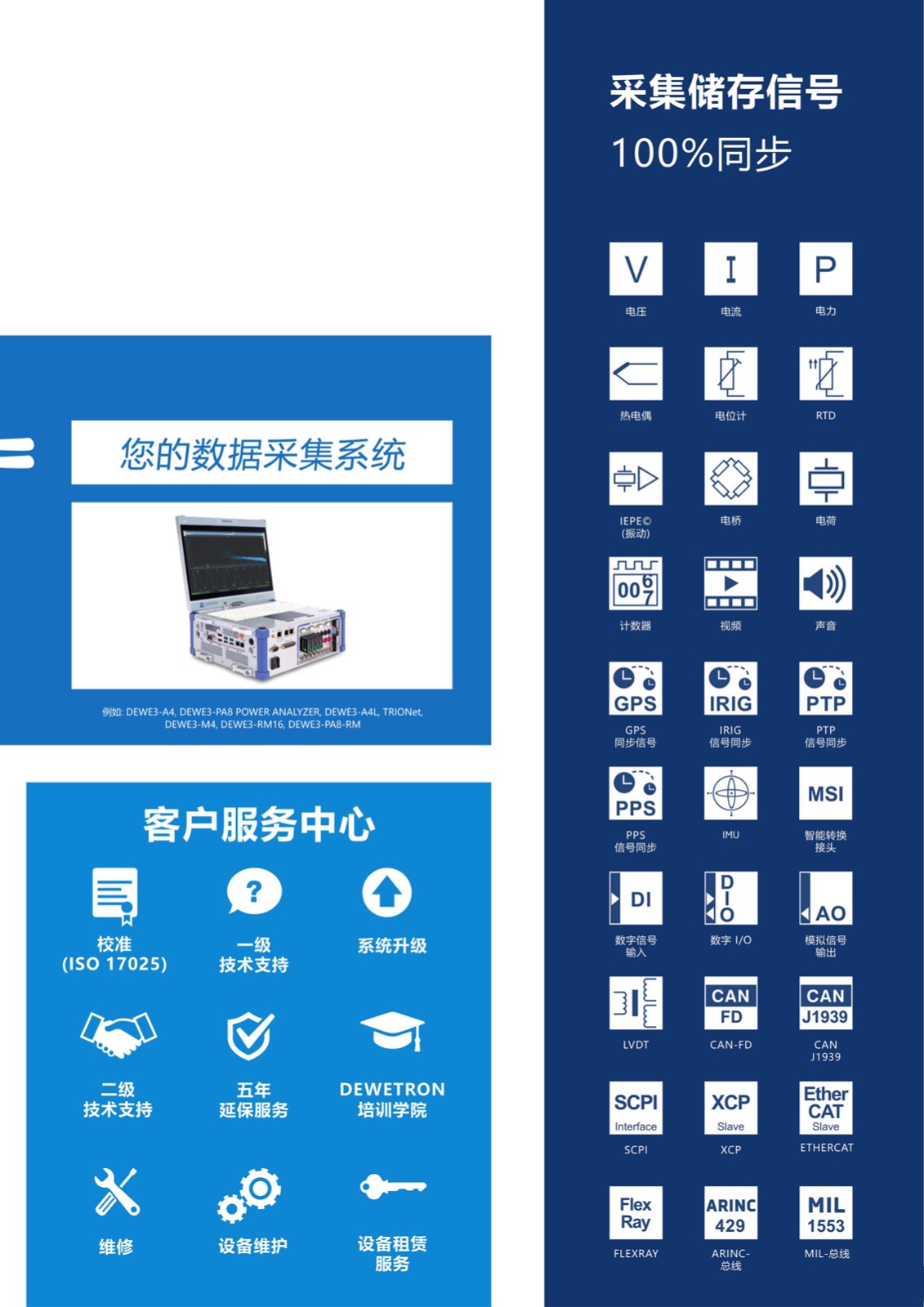

多通道多功能的数据采集系统



功率分析仪

>16 通道板卡;

>0.03%电能分析精度 1-1000 Hz;

>多种信号分析仪;

>多点触控显示屏 ( 11.6 ”);

>内置传感器供电接口。



A-系列一体化设备

>内置显示器;

>结构紧凑配置灵活;

>内置计算机系统,可实现数据实时

存储和分析;

>便于车/机载测试应用;

>电池电源选项。



M-系列主体机(无显示器)

>内置计算机系统,可实现数据实时存储和分析;

>外接显示器使用;

>常用于设备布置于不易直接操作的位置。



F-系列前端采集设备

>内部无计算机,需外接电脑使用;

>可作为一体机或主体机的扩展使用;

>可多台级联运行;

>通过USB3.0 或千兆网口连接电脑。


OXYGEN软件

>功能全面的采集分析软件。





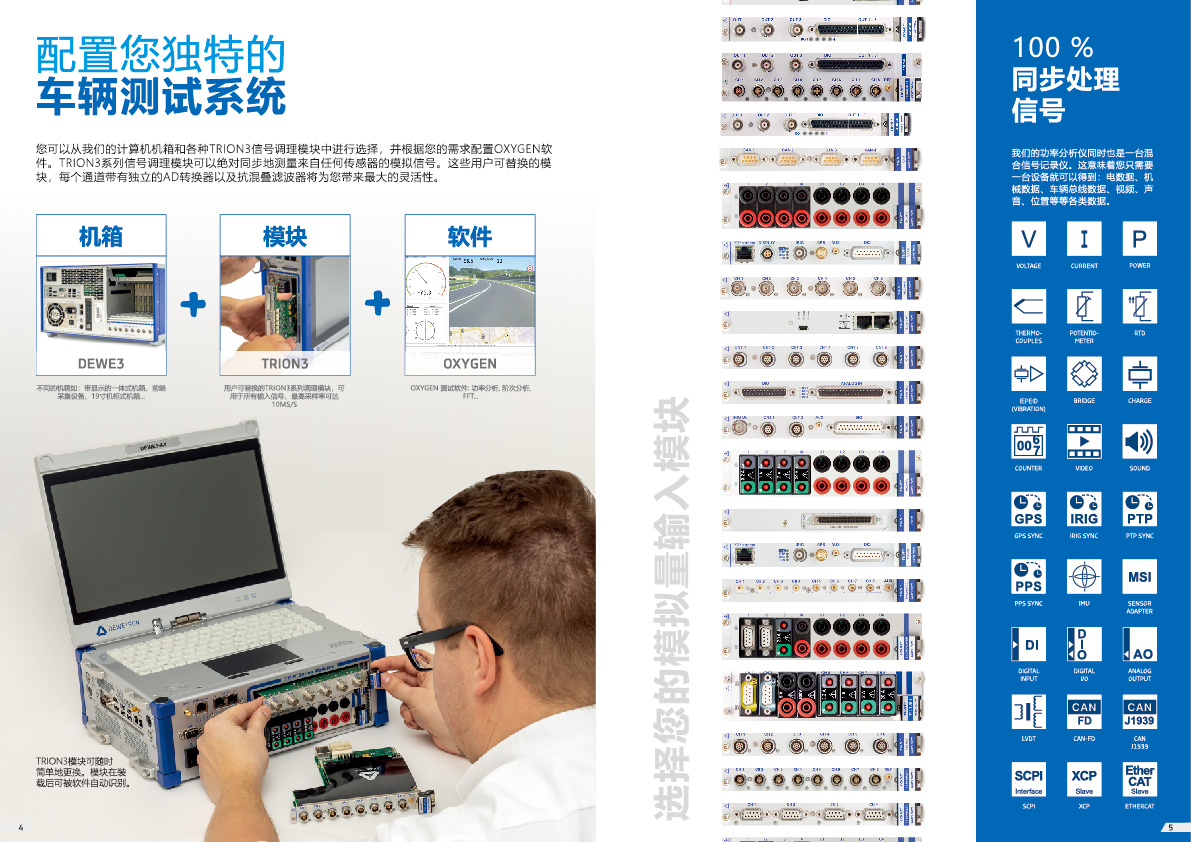

TRION™ / TRION3™





电力测试板卡

TRION3-1810M-POWER-4

TRION-1820-POWER-4

TRION-1810-HV-8


三类板卡提供不同的采样率:

>TRION3-1810M-POWER-4      采样率 10 MS/s/ch

> TRION-1820-POWER-4          采样率 2 MS/s/ch

> TRION-1810-HV-8                   采样率 2 MS/s/ch


此板卡有2种不同类型供客户选择:

--可同时测量电流、电压两种不同信号;

--4路高压通道和4路可选范围电压输入通道;

--所有的测试通道均为18位分辨率。


模块上的4个电流插槽,可以安装3种不同的电流测试模块,可直接输入电流;也可以安装电压测试模块,用来连接电压输出型的电流传感器。以上所有组件,用户可自行更换。




举例

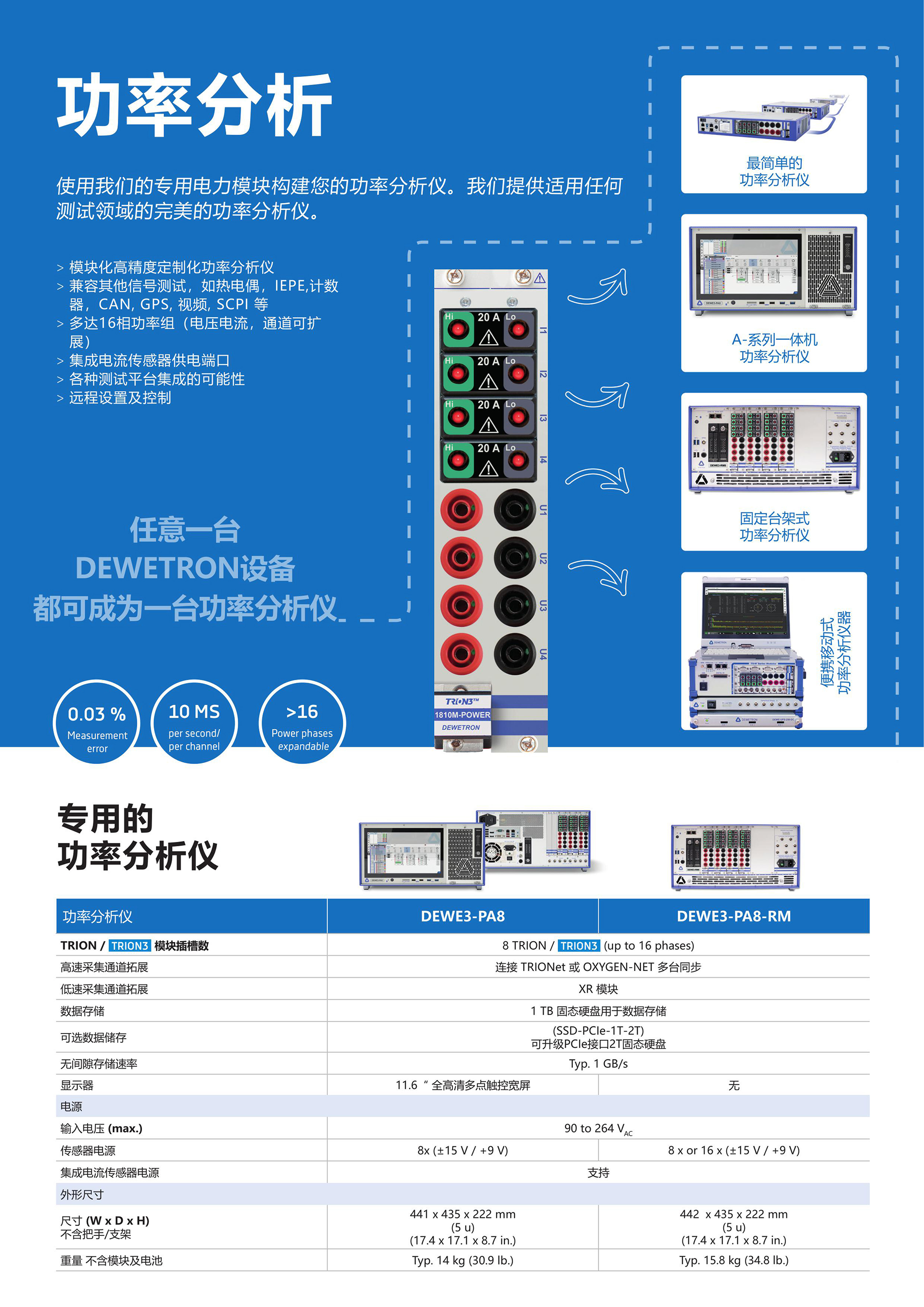

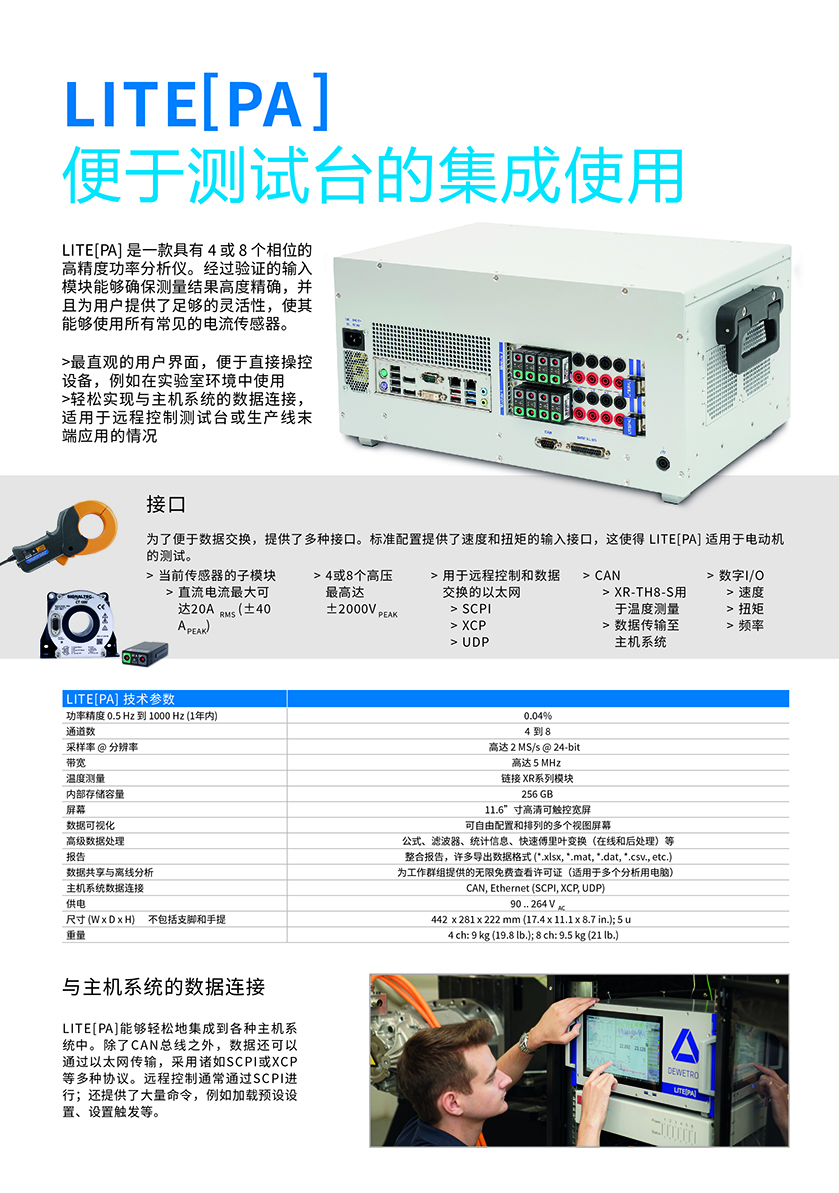

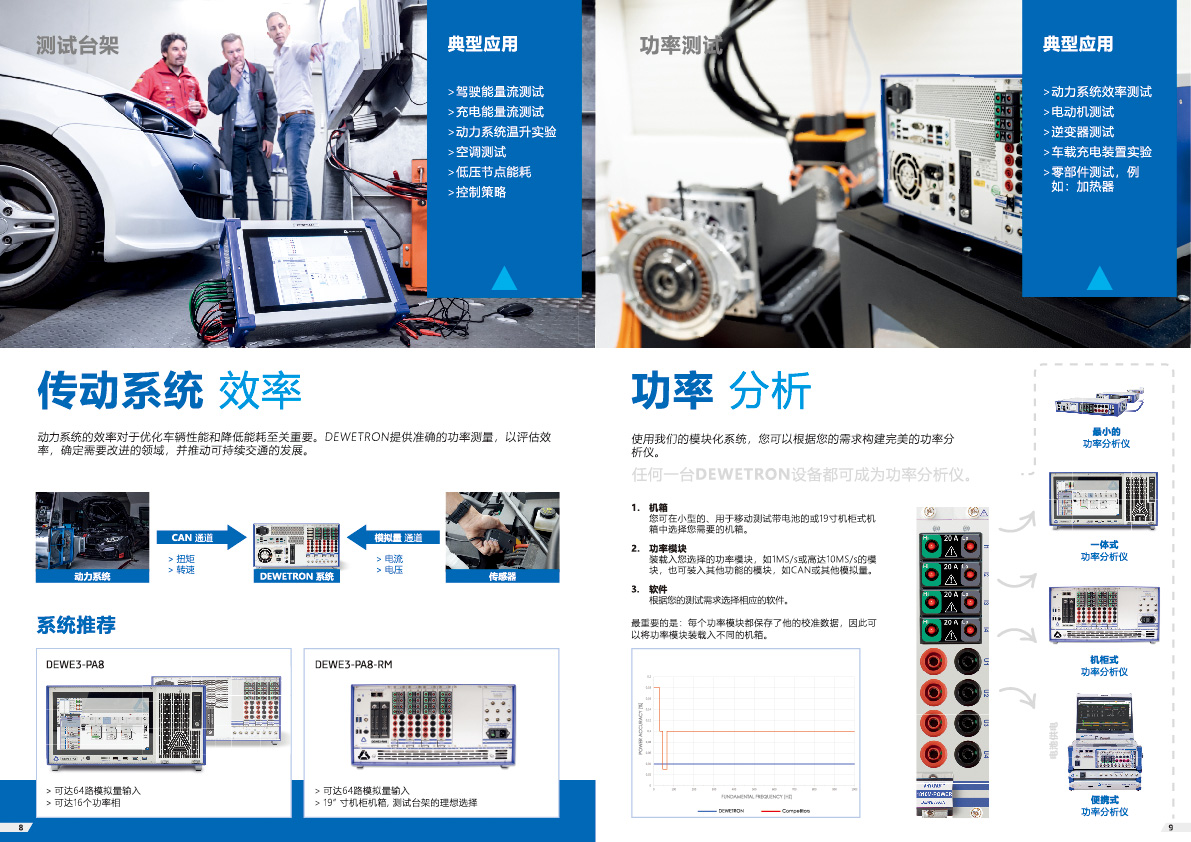

功率分析仪

> 模块化高精度混合信号电力分析仪;

> 高达16相电力组 (U, I @ channel) -可扩展;

> 用户可自定义电力分析组;

> 电力分析组接线方式适用于以下多种测量模式:1-相,2-相, 3-相, 6-相, 多级的高达9相;

> 0.03 % 测量误差。






实验台用大型主机

适用 TRION3™采集板卡

>机架安装或者工作台式采集设备;

>静音冷却,插槽式风扇,易于维护清洁;

>实时连续存储速率高达 1 GB/s。

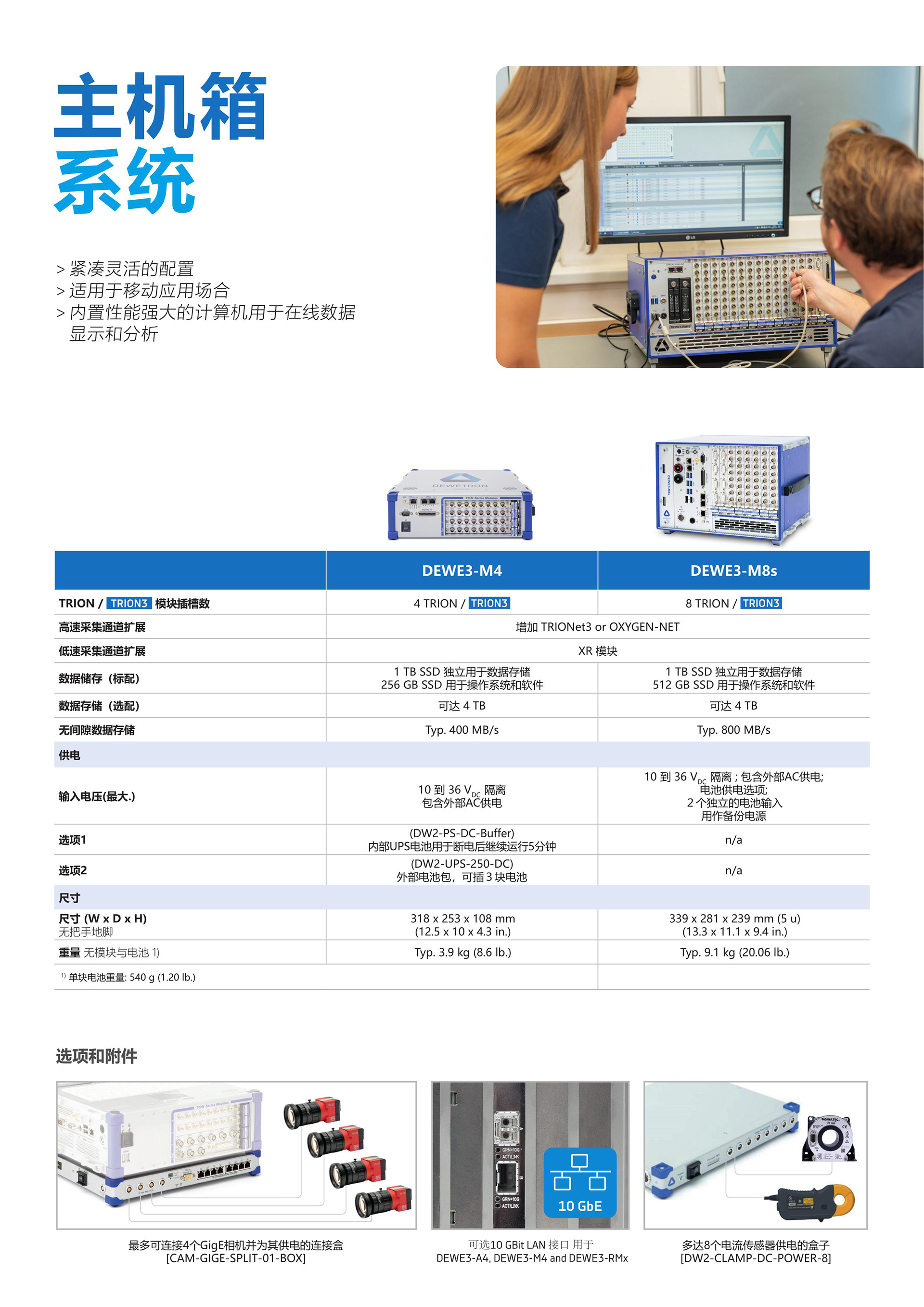

便携式主机箱

适用于 TRION™/ TRION3 板卡

> 结构紧凑配置灵活;

> 内置计算机系统,可实现数据实时存储和分析;

> 便于车/机载测试应用。

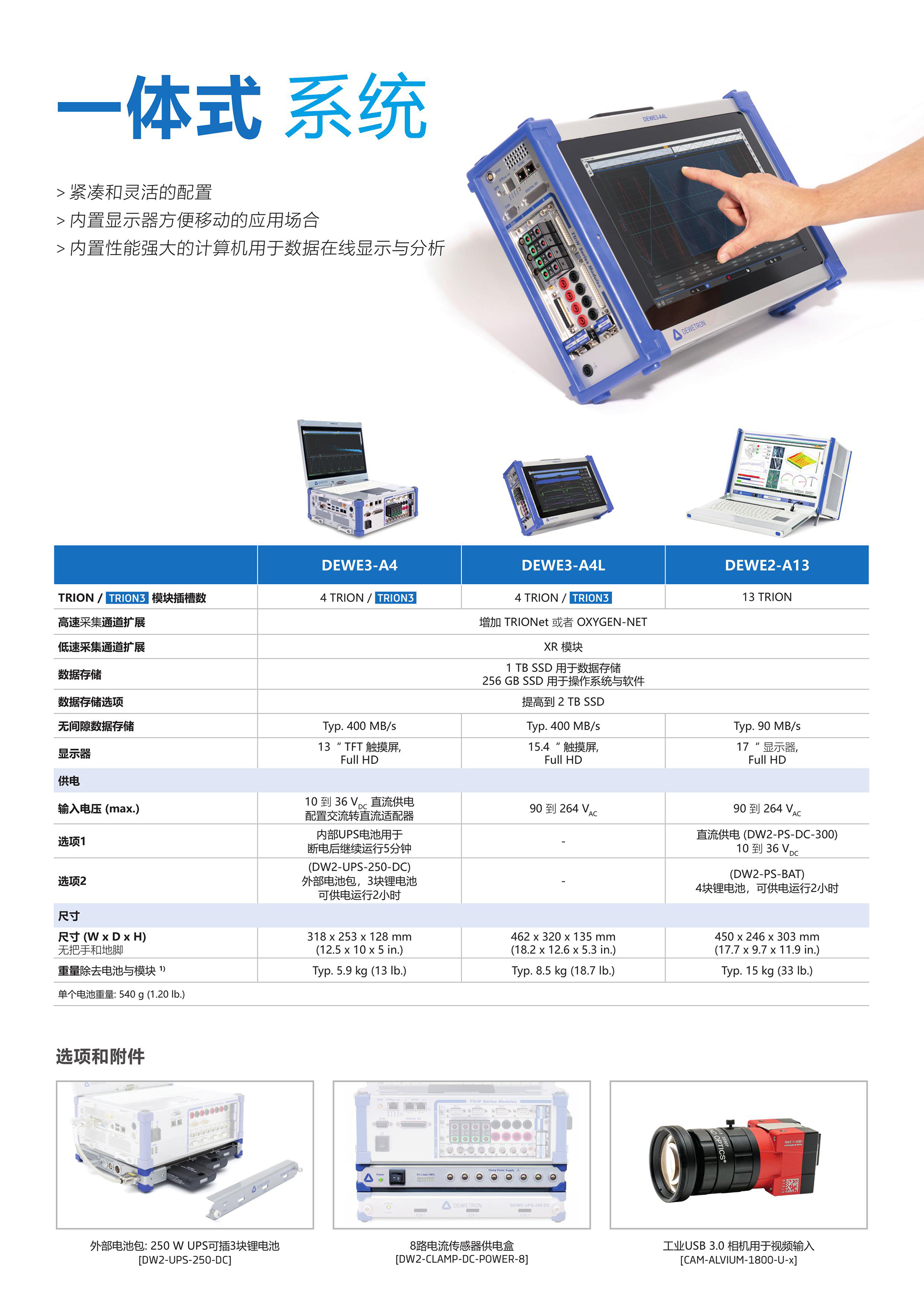

A-系列(一体化设备)

适用于 TRION™/ TRION3 板卡

> 内置显示器;

> 结构紧凑配置灵活;

> 内置计算机系统,可实现数据实时存储和分析;

> 便于车/机载测试应用。






F-系列(主机箱)

USB & ETHERNET接口

> TRIONet测试设备分布距离可达100米;

> 千兆网口和USB3接口;

> 分布/叠加组装使用;

> 触摸屏。

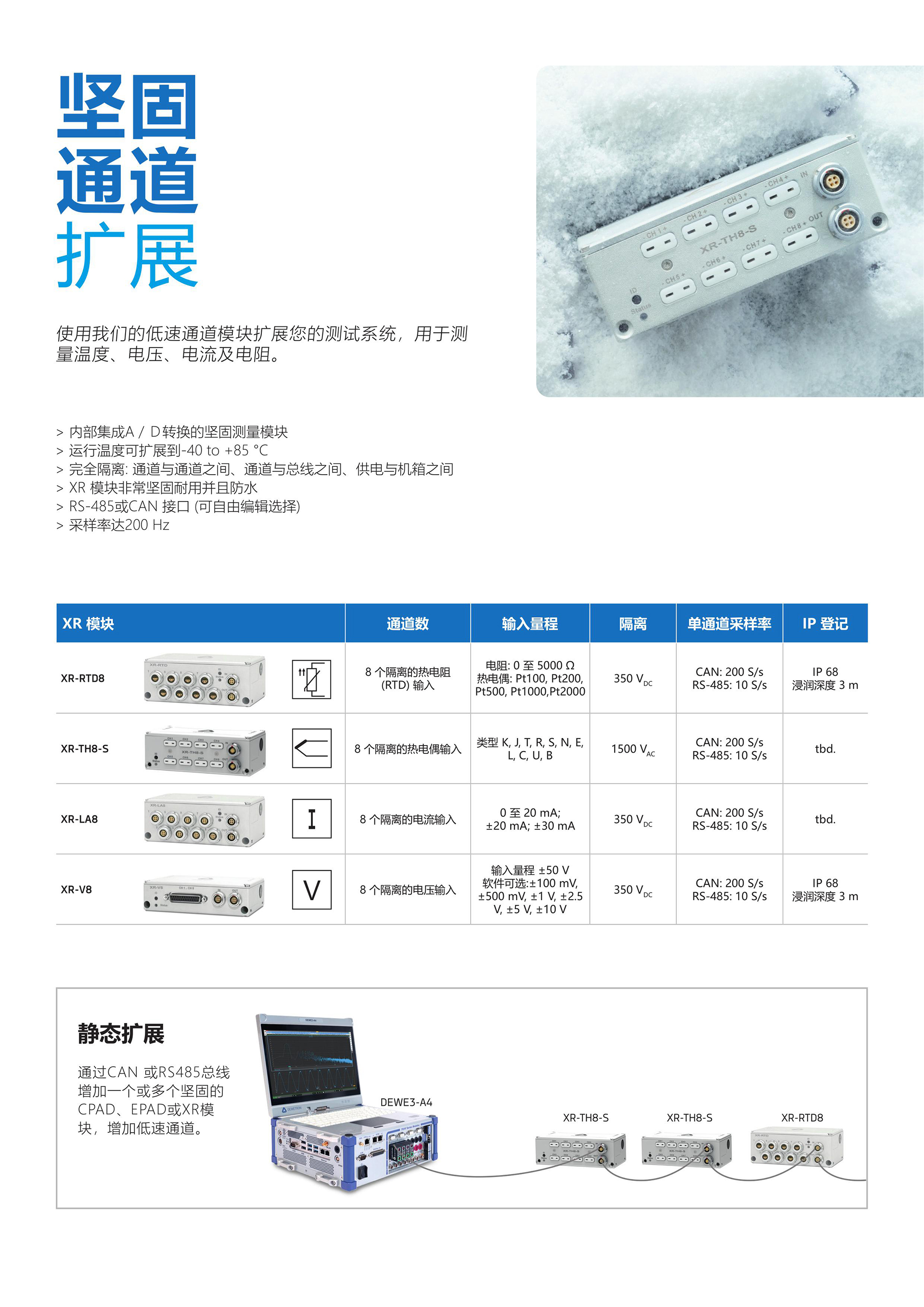

静态测量模块

> -40…+85 °C 运行温度 (option);

> 坚固的易堆叠的多个安装选项;

> 完美隔离: 通道间隔离,通道与其他总线,供电和机身隔离;

> EPAD: RS-485通讯 – 可通过转换器转成USB通讯;

> CPAD: CAN 通讯。

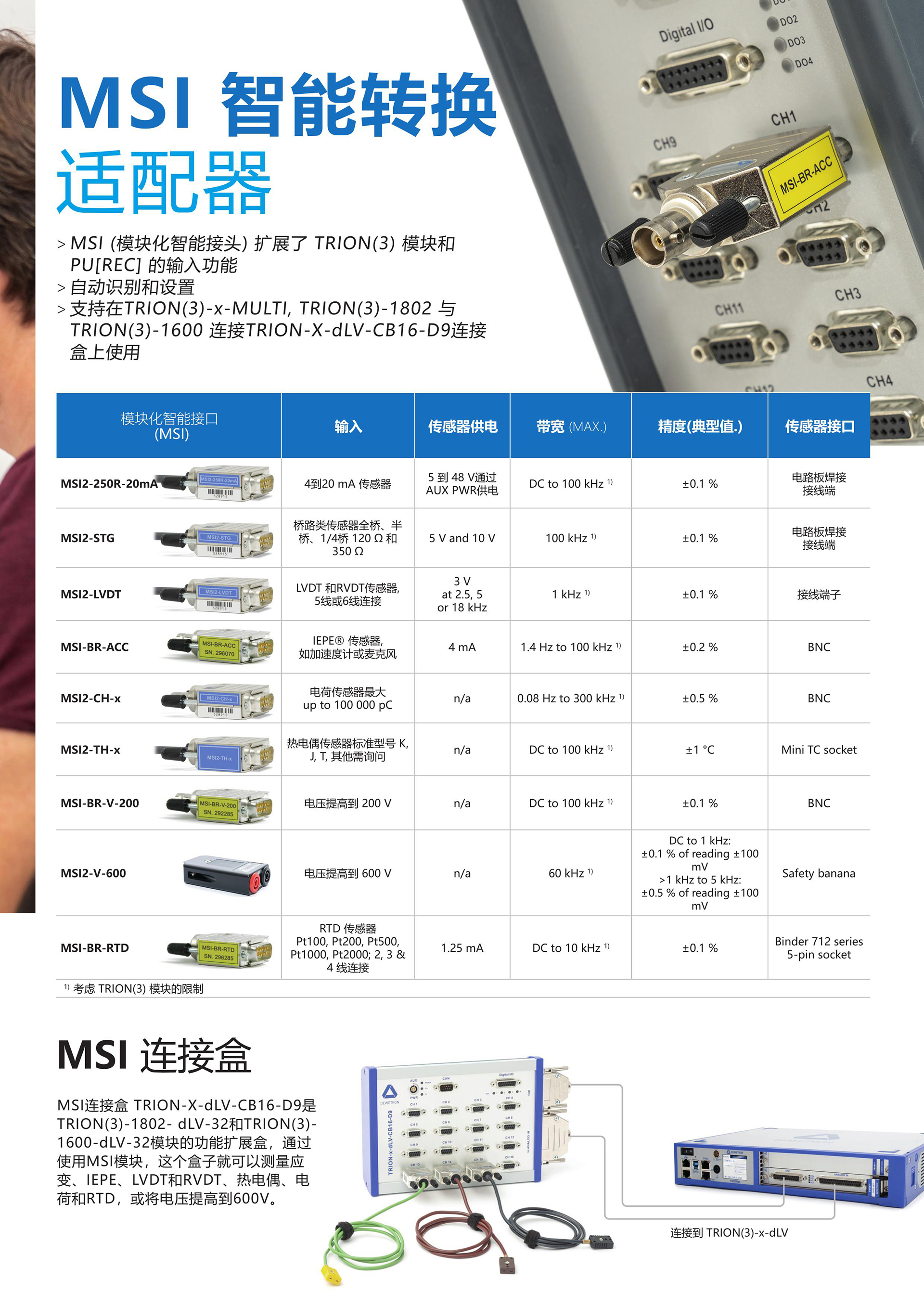

MSI-模块化的智能转换接头

> 扩展TRION™板卡信号输入类型;

> 自动识别;

> 支持TRION- x- M ULTI 板卡以及 TRION-18 0 2 / TRION-16 0 0 板卡( 18 0 2 及16 0 0 需搭配TRION- X- DLV- CB1 6 -D9 )。






适用于TRION-DLV的转接盒


TRION-CB16-B

4mm香蕉插头转换,

适用于 TRION-1802-dLV 和

TRION-1600-dLV。



TRION-X-DLV-CB16-D

TRION-1802-dLV-32以及TRION-1600-dLV-32板卡的功能扩展盒。配合不同的MSI接头使用,可以测量应变及桥路传感器、 LVDT和RVDT, 热电偶、 电荷、铂电阻信号,以及高达 ±200 V 的电压信号。

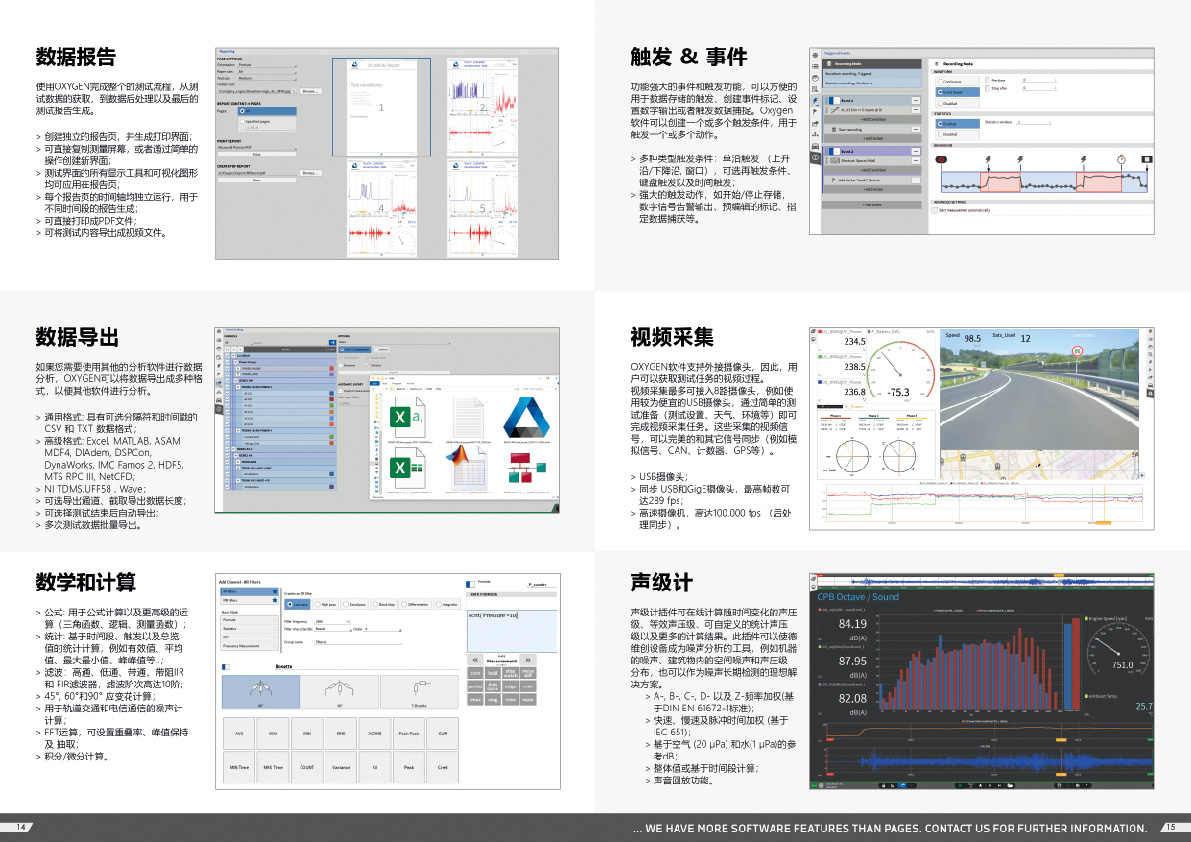

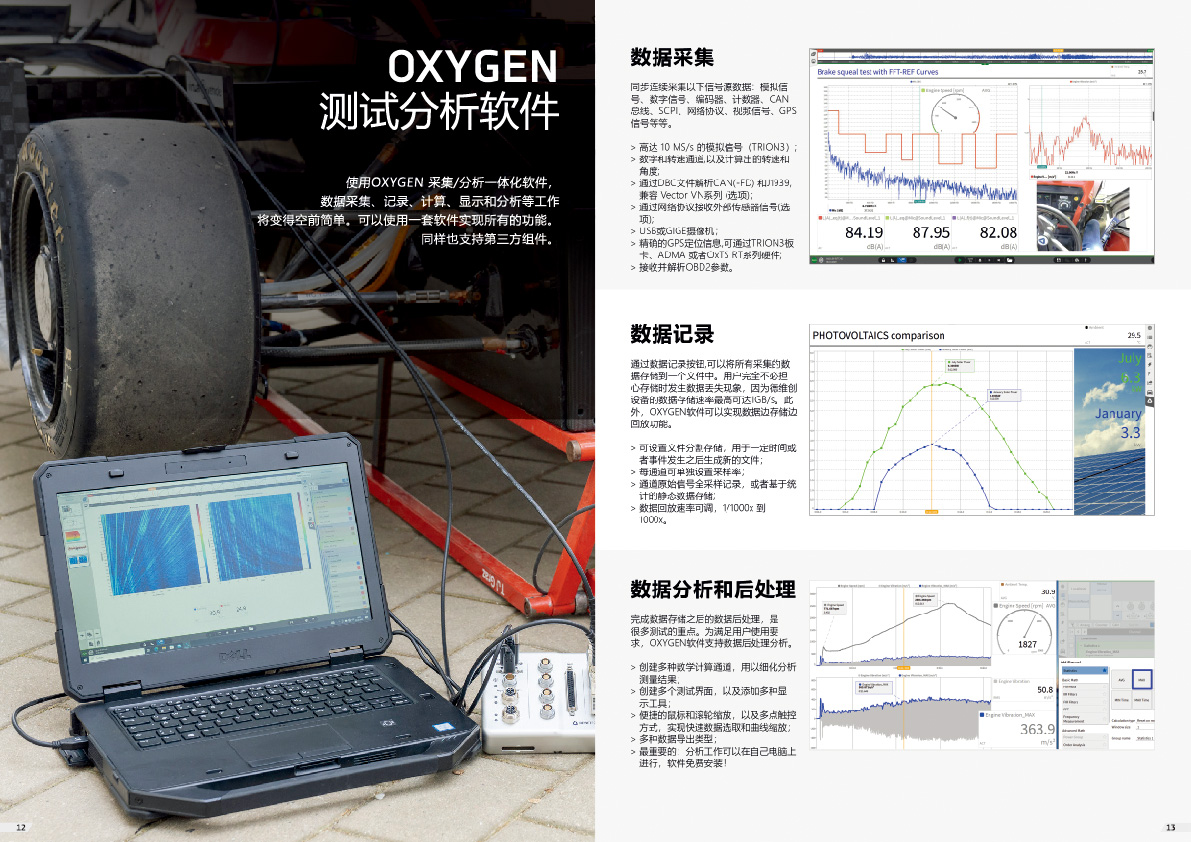

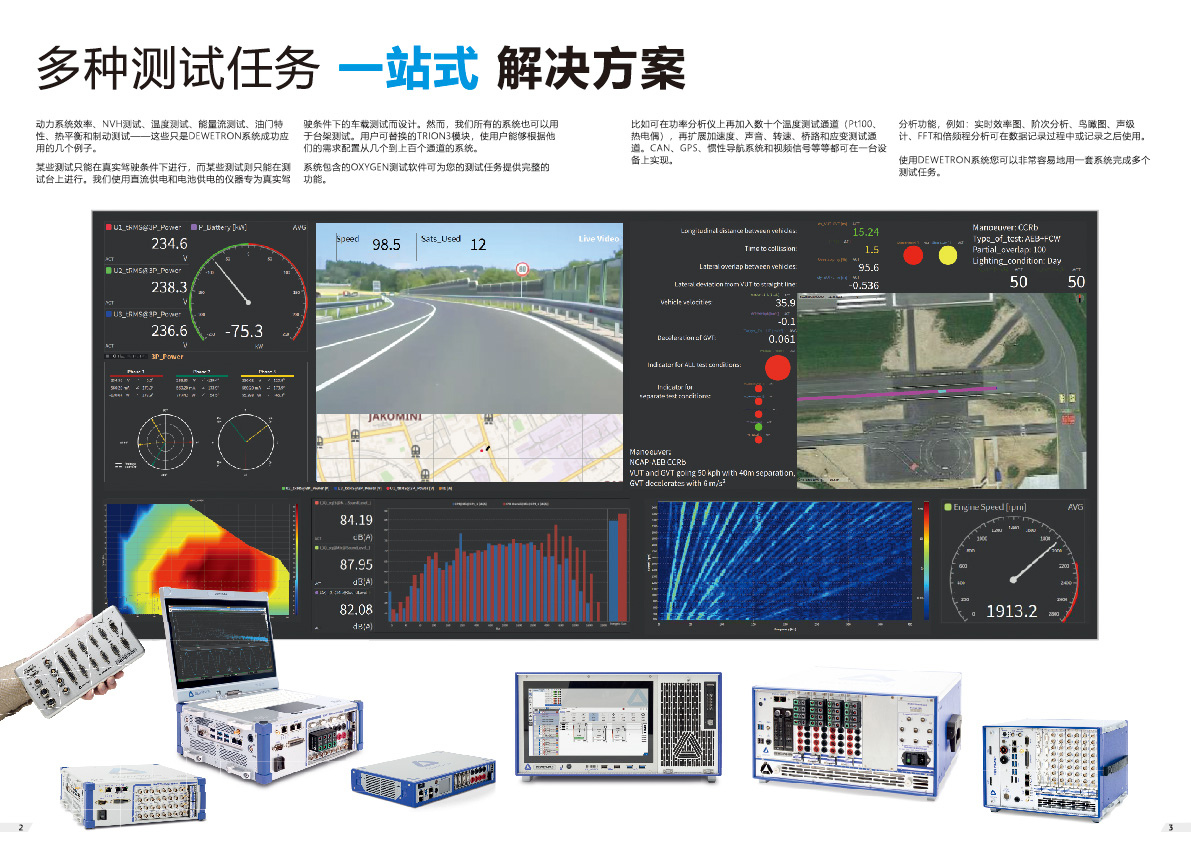

OXYGEN功能全面的数据采集和分析软件



数据采集


数据采集是OXYGEN软件强大的基础功能,可以连续的同步的采集不同种类的信号:模拟、数字、编码器、 CAN、网络、视频、 GPS 等等。

>模拟信号采样率高达 10 MS/s ,例如TRION3™;

>数字和编码器数据可以自动计算转速和角度;

>CAN(-FD) 可通过DBC解码, 支持J1939.兼容VectorVN-series (可选);

>用于外部传感器信号的以太网接收器;

>可以通过USB或者GIGE摄像机采集视频信号;

>可以通过TRION™, GeneSys ADMA 或者 OxTSRT系列采集高精度GPS信号。



数据存储功能


OXYGEN的第二个核心功能就是数据存储记录。只需要点一下存储按钮就会把所有实验数据记录下来。选择合适的硬件,记录速率可达1GB/s, 用户无需担心实验过程中丢失数据。

>采集过程中可以回放数据;

>文件分割功能可以基于事件或者时间对文件进行分割处理;

>文件存储为DMD-文件格式;

>可以远程或者本地存储数据;

>存储的文件可以在任何一个装有OXYGEN的电脑上打开(免费的)。

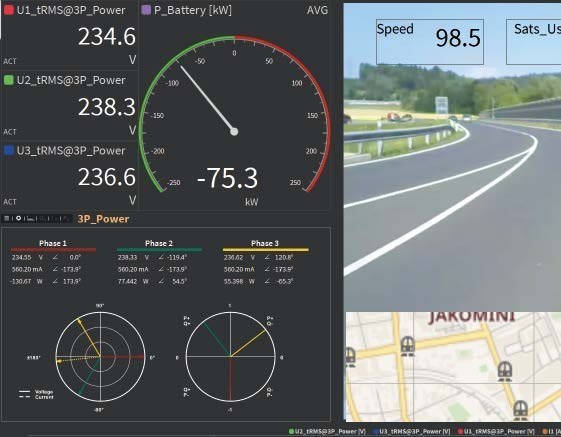

可视化界面


> 合适的数据可视化界面使数据查看更加简便;

> 16 种不同的显示方式满足数据显示要求;

> 高度自定义显示界面满足各种实验要求;

> 多界面设计可更好的预览实验数据。



阶次分析 (可选)


旋转机械的噪声和振动分析, 此功能使OXYGEN软件能够作为一个完美的阶次分析工具,计算并显示转速跟踪下的阶次频谱图。

>同时进行频域和阶域的分析;

>灵活的重采样算法实现了快速、准确的计算结果;

>计算转速范围 60 - 100.000 rpm;

>阶次分辨率 0.01 - 1, 计算覆盖率 90 %;

>抽取的阶次可在波形记录仪和X-Y记录仪上显示;

>色谱图可灵活调节,以获得最直观的阶次谱和频域谱。



电力分析(可选)


> 可以分析1-9相电力系统(1P2W,2V2A, 3P3W,3P4W, 6P6W, …);

> 可以同时测试多个电力组;

> 无间息周期计算, 无盲点;

> 独特的基频检测和延迟补偿保证了测试结果的精确性;

> 基础版:电压,电流有效值,平均值,基波和对称分量、有功无功视在功率,总功率和基波功率,能量;

> 高级版:谐波 (IEC 61000-4-7),闪变 (IEC61000-4-15), flicker emission (IEC 61400-21)和机械效率;

> 专业版: 1ms滚动计算 FGW-TG3 (TR3)



插件接口


如果您的OXYGEN软件,无法满足某些实验要求或者特殊的软件功能时,无需担心!客户可以基于我们的插件接口,自己编辑嵌入软件功能,以实现更多的测试功能

> 提供C++插件接口用于软件编辑;

> 如果内嵌数学功能满足不了计算要求,可以通过插件接口编辑并添加更复杂的数学计算功能;

> 可通过插件连接第三方传感器或数据源;

> 可通过插件功能,使OXYGEN进行数据输出;

> 可以通过下面网站下载示例文件: https://github.com/DEWETRON

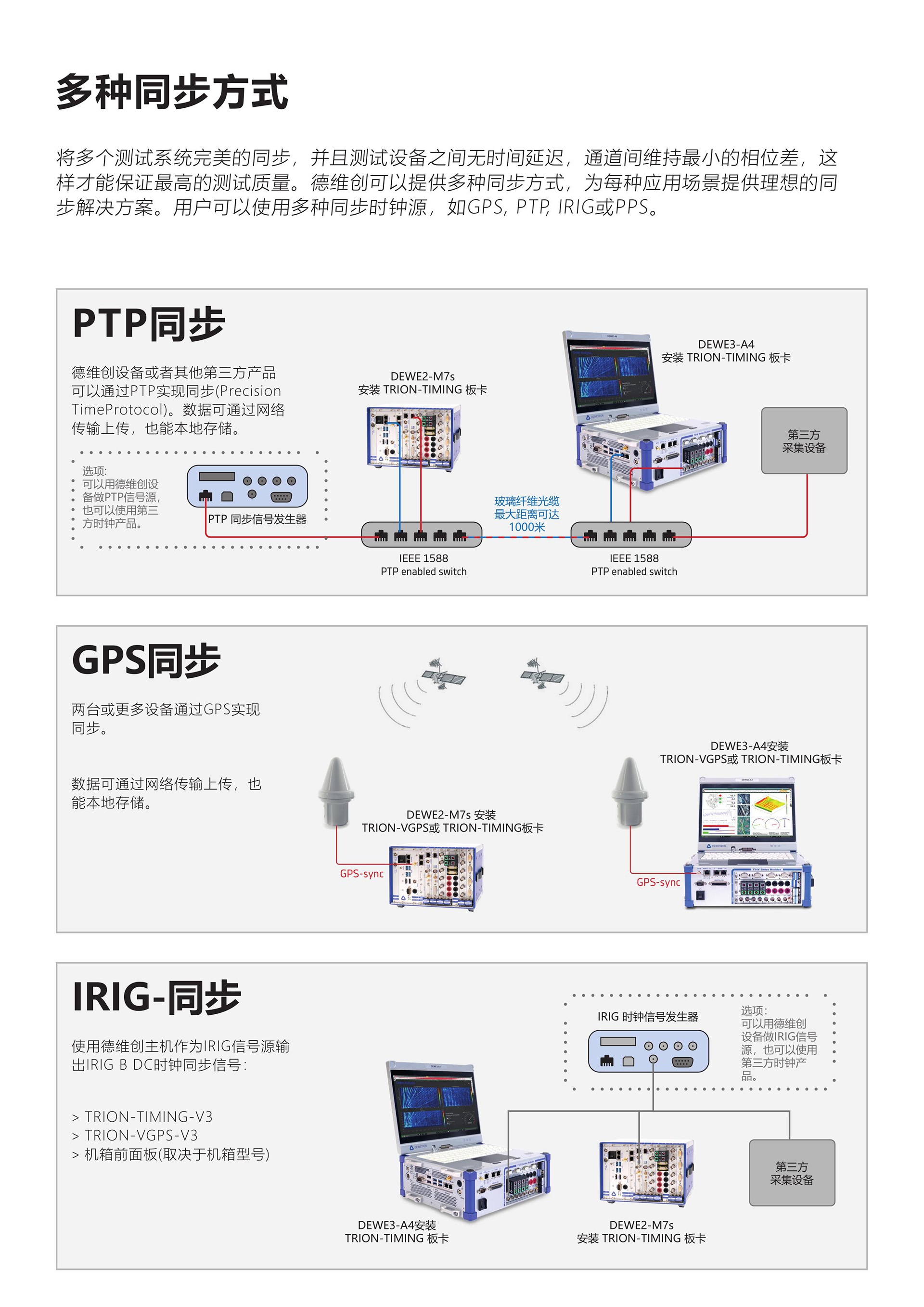

同步功能


通过使用TRION-BASE,TRION-TIMING或TRION-VGPS模块来实现多台设备的数据同步采集。

支持相对时间和绝对时间同步。

> 绝对时间同步PTP(IEEE1588),GPS和IRIG;

> 相对时间同步 PPS 和 TRION-SYNC-BUS;

> 操作系统时间同步。



触发和事件


软件强大的触发和事件功能在存储数据时实现时间事件触发功能,创建标记,实现数字输出和对数据进行快照。用户可以创建不同的事件,每个事件由一个或多个触发条件和一个或多个动作指令组成。



数学功能


用户可自定义编辑创建数学计算通道,来满足

不同的数据处理要求:

> 基本数学公式和多种计算方法(三角函数, 逻辑函数和测量函数功能);

> 基于块的统计功能平均值, 有效值,最小/最大值;

> 高达10阶的高通、低通、 带通和带阻 IIR-滤波;

> 应变花测试 45°, 60°,90° ;

> 用于轨道交通或者通讯信号的噪音测试。



分析和后处理


在完成试验数据存储后, OXYGEN可打开存储数据完成后期数据处理和分析。

> 使用多种数学函数和计算功能,得到更精准的数据创建新的测试和显示界面;

> 通过鼠标右键直接框取区域,或者鼠标滚轮操作、或者使用多点触控功能直接放大所选区域等多种方式实现数据区域选取和缩放;

> 创建报告界面 (见下面报告功能);

> 不同格式的数据导出;

> 多台电脑上进行数据处理(序列号免费)。

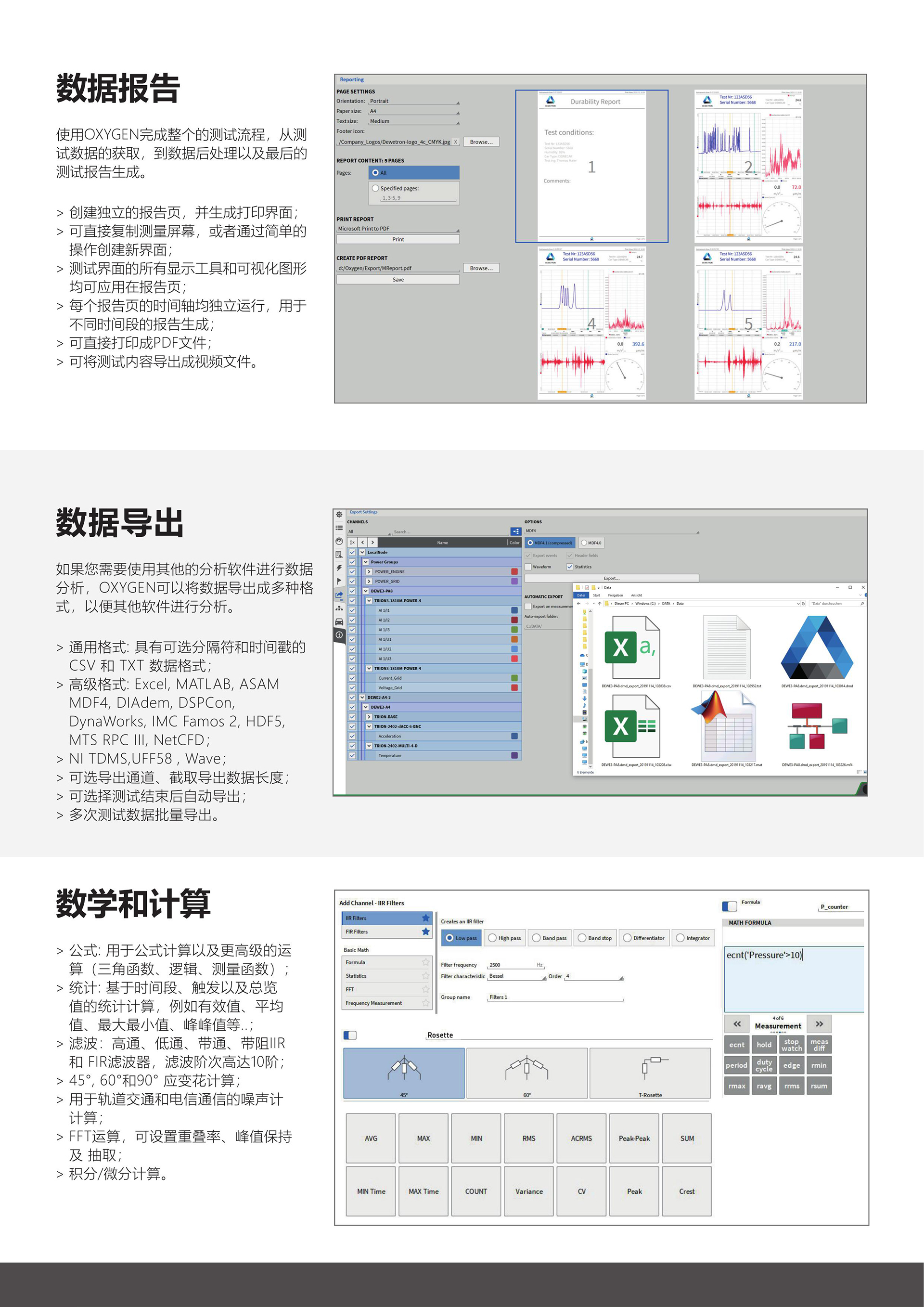

数据导出


如果您需要使用第三方软件对数据进行分析和编程, 我们可以提供通用文件格式的导出。在采集传感器信号的同时您是否希望加入视频信号? OXYGEN可使用支持WIN10操作系统的USB摄像头,或者是用我们的GIGE协议摄像头,实现每帧的图像同步采集。

> 通用文件格式: CSV 和 TXT ,可自定义分隔符和时间戳;

> 更多格式: Excel (.xlsx), Matlab (MAT ver.7.2),ASAM MDF4 (4.0 and 4.1) 和 DMD;

> 选择需要导出的数据通道以及时间区间;

> 可在存储结束后自动导出。



视频采集


在采集传感器信号的同时您是否希望加入视频信号? OXYGEN可使用支持WIN10操作系统的USB摄像头,或者是用我们的GIGE协议摄像头,实现每帧的图像同步采集。

> 支持USB-摄像头和 GigE摄像头;

> 存储独立的MKV视频文件,可用于浏览和视频编辑。



传感器数据库


传感器数据库支持用户自定义传感器灵敏度、类型等信息,以便直接应用于通道设置。

>传感器编辑操作简便;

>可编辑存储传感器名称,出厂编号和灵敏度信息, 包括每个通道的配置,例如测量模式,滤波和激励;

>编辑好的传感器库,通过复制\粘贴,可用于所有的测量设备。




报告功能


OXYGEN拥有完整的测试链,不仅具有采集、分析、导出功能,还有报告生成功能。

>独立的报告设置界面 (设置方式类似于软件显示界面) ,界面可直接打印;

>可以直接复制测试显示界面内容到报告页;

>所有的测试显示工具均可在报告界面使用;

>每个引用的波形数据具有独立的时间轴和时间戳,可在报告中体现不同时间的数据结果;

>可以直接打印或者转换成PDF。

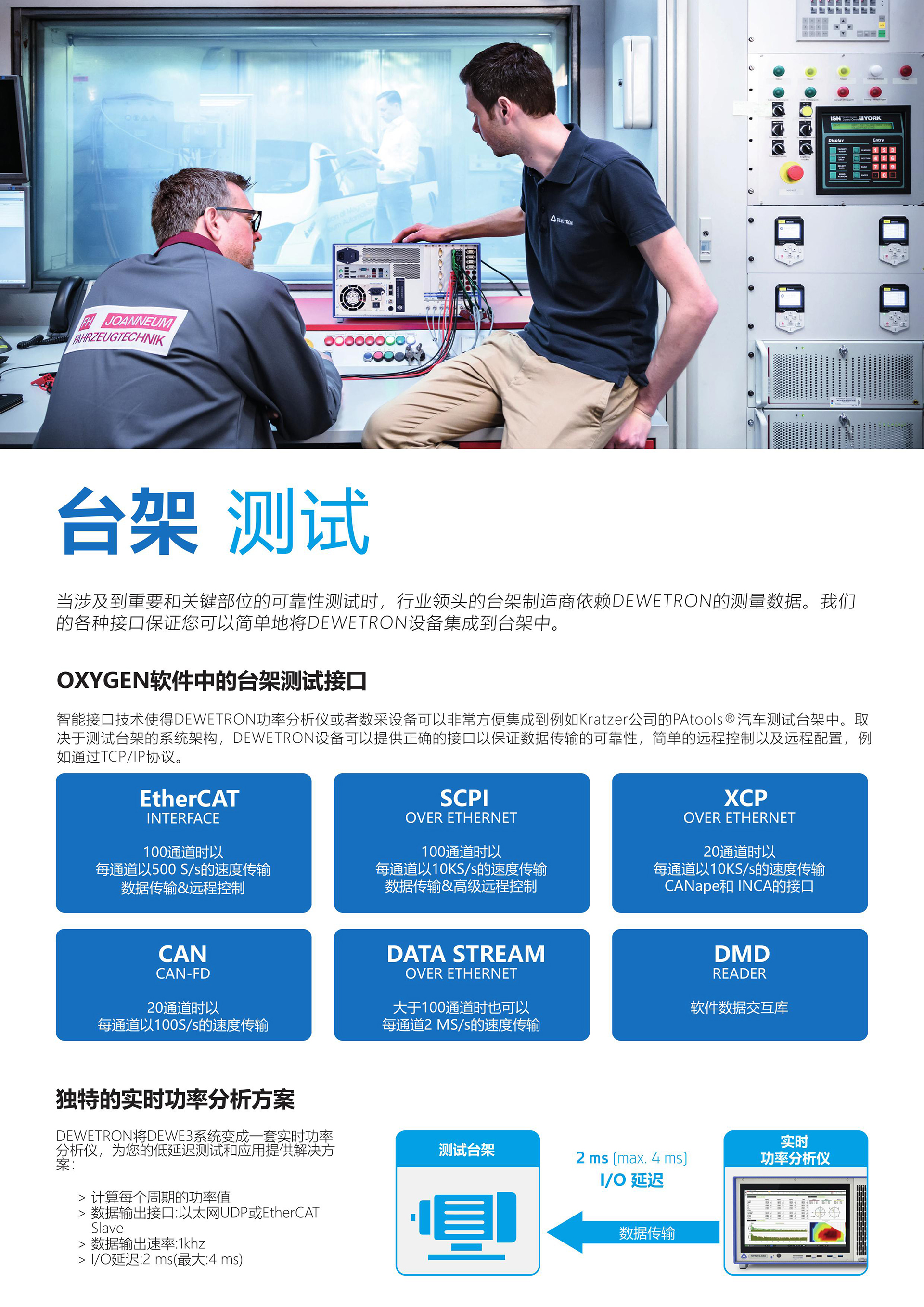

远程控制和数据传输


OXYGEN支持本地运行, 同时可以通过远程操作进行软件设置、采集和其他功能选项设置。

>基于以太网络的SCPI,可以进行测试配置加载、采集控制和数据传输;

>通过太网XCP,可进行软件控制,并可将数据以ASAM 标准传输到到测试台(Vector CANape或 ETAS INCA) ,速率可达 10 kS/s;

>EtherCAT传输功能板卡 TRION-EtherCAT;

>CAN 输入和输出 (基于触发或周期的发送数据)。




实时数据传输 (可选)


希望在自己的应用程序中进行数据处理?实时数据传输功能使它变为可能!这个功能将采集到的数据(包含计算得到的数据,例如电力分析或统计后的数据)通过 TCP/IP 高速传输到一个或者多个应用中。

>采集到的数据通过TCP/IP传输;

>可搭配SCPI远程控制,实现采集的远程控制和数据的实时传输;

>支持 1 - N 实时传输, 并为每台接收单元单独配置传输通道



软件开发工具包SDK


使用我们的测试设备,用户可以得到有一个完全开放的平台,基于此平台用户可以自己开发自己的测试软件或者扩展功能。

用户可以在两个软件开发平台中进行选择:TRION-SDK 和 OXYGEN-SDK。


TRION-SDK

TRION-SDK可以帮助您开发自己的测试应用程序,基于 DEWE2/DEWE3 设备和 TRION™/TRION3™ 板卡硬件平台,此 SDK同样支持 TRIONet。TRION-SDK 支持 Windows 7(32-bit/64-bit),Windows 10 (64-bit), Ubuntu 1604 LTS,1804 LTS和Redhat/CentOS 企业版 Linux,此 SDK 编程的语言环境是 C++,此外还支持 Python, C# 和 Delphi。
