随着汽车电气化的脚步,电动汽车的EMC测试正日渐成为车辆研发领域不可或缺的一环。泽尔测试联合AMETEK CTS以及EN-IMPEDANZ,建立了一套世界最先进、最前沿的针对EMC高压零部件传导抗扰度以及传导发射测试的解决方案。


目前最具代表性的高压零部件测试标准包括ISO21498,下面我们分析对应标准,给出相对应的解决方案。

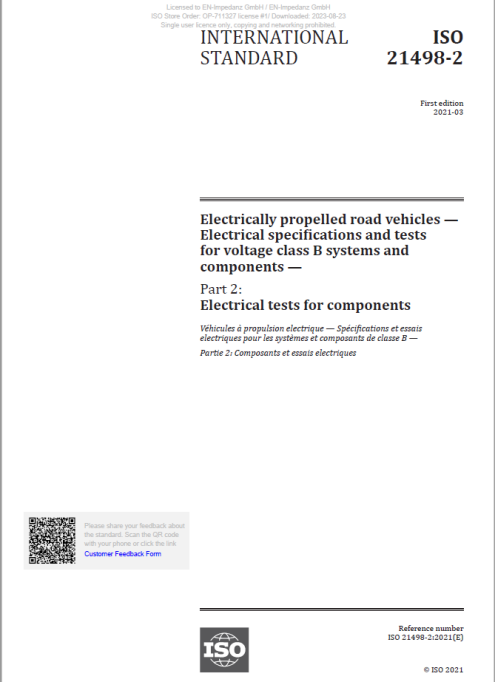

一、ISO21498 电动道路车辆——B级电压系统和组件的电气规范和试验




该标准分为两部分:

Part.1:电压子类和特性

Part.2:元器件的电气测试

ISO21498-1主要提供了可充电能量存储系统 (RESS) 和电力推进系统的电压子类和特性的定义。它根据最大工作电压定义了这些子类的指定值,其中列出的电压子类用于当前或未来各种电动道路车辆的电压 B 级系统。ISO21498-2提供了用于电动道路车辆的 B 级电压的电气和电子元件的电气测试。考虑到通常的驾驶场景以及与正常操作的偏差,涵盖了所有相关特性,概括性地描述了测试的目的、设置、程序和要求。

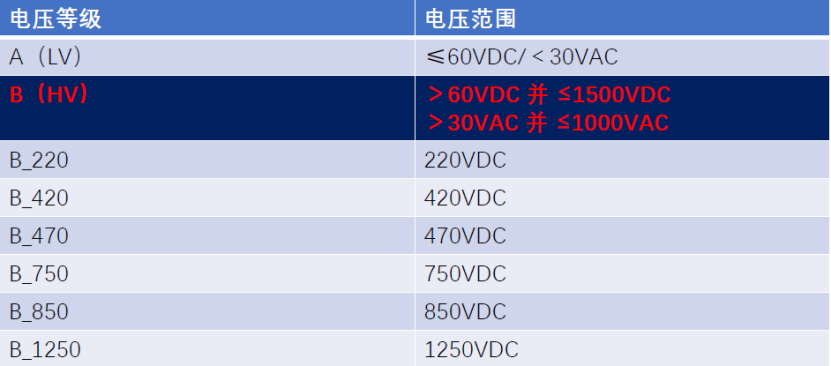

ISO21498-1所规定电压等级和运行状态:

电压等级



运行状态

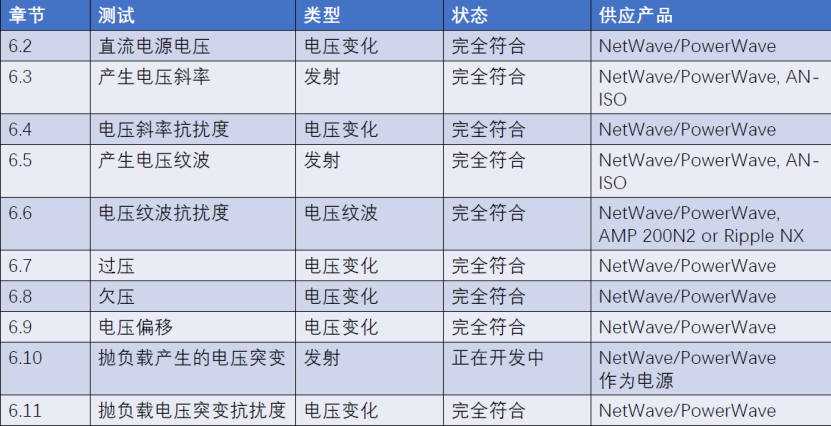

ISO21498-2中测试标准及对应解决方案

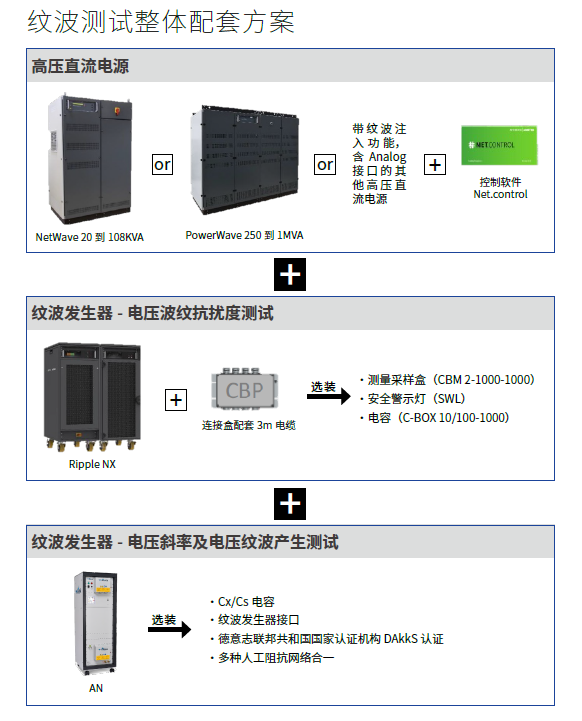

泽尔针对ISO21498中测试项目给出对应解决方案,电压变化类测试通过交直流电源NetWave/PowerWave来进行测量,而发射类测试需要结合对应EN-IMPENDANZ人工阻抗网络提供可比负载环境,来完成产生电压斜率和产生电压纹波测试。最重要的是电压纹波测试,需要结合纹波发生器给DUT一个对应振幅的纹波来完成。


安装设置图

电压变化类测试安装设置图


1.B级电压连接:HV+

2.B级电压连接:HV-

3.A级电压功率

4.I/O和总线信号

5.直接连接到电压等级A接地的端子

6.电动底盘

7.高压直流电源

8.电流传感器(可选)

9.电压传感器(UHV的参考值)


a.DUT

b.B级电压电路

c.A级电压电路


发射类测试安装设置图


1.B级电压连接:HV+

2.B级电压连接:HV-

3.A级电压功率

4.I/O和总线信号

5.直接连接到电压等级A接地的端子

6.电动底盘

7.高压直流电源


a.DUT

b.B级电压电路

c.A级电压电路

d.与车辆内部一致的电缆,长度应该由供应商和客户商定(不超过2m)

e.去耦电容CS

f.人工网络AN

g.接地平面

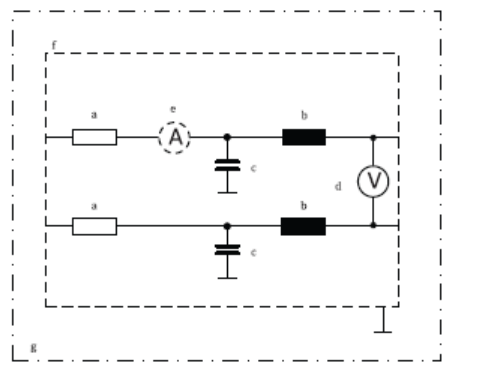

针对于发射类测试,人工网络框架如下图所示


a.Ri,HV

b.LV

c.CY

d.电压传感器(UHV的参考值)

e.电流传感器

f.屏蔽盒(可选)

g.接地平面(可选)

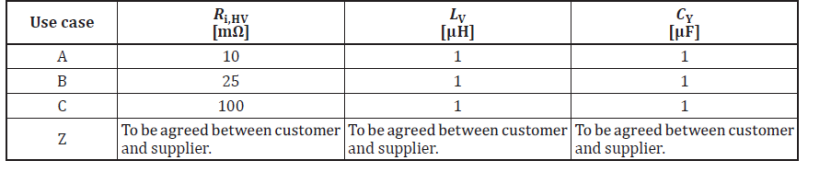

其中Ri,HV(车辆电源的内部电阻)、LV(车辆电感,主要是车辆电源和电缆)和Cy(HV+/HV和地之间的电容器,用于限制电磁兼容性)的值由下表给出,这些值对应典型的车辆系统值,其中人工网络的寄生电感应小于500nH。


其中Z case以客户实际情况为基准,泽尔强烈建议50mΩ电阻,符合多数主机厂800V平台电动汽车的典型车辆阻抗值。


电压纹波抗扰度安装设置图


1.B级电压连接:HV+

2.B级电压连接:HV-

3.A级电压功率

4.I/O和总线信号

5.直接连接到电压等级A接地的端子

6.电动底盘

7.高压直流电源

8.电流传感器(可选)

9.电压传感器(UHV的参考值)

10.耦合/去耦网络

11.交流电压源


a.DUT

b.B级电压电路

c.A级电压电路


具体分析所有测试的安装设置图,首先电压变化类测试,根据不同测试的具体要求不同,可能会出现电动地盘的位置不同,但是整体框架没有变化。其次,对于发射类测试,6.3产生电压斜率和6.5产生电压纹波测试都需要结合人工网络进行测试,而6.10抛负载产生电压突变测试不需要结合人工网络,具体安装测试图详见标准。电压纹波类测试安装图,需结合11交流电压源和10.耦合/去耦网络完成测试,而我们的纹波发生器RIPPLE NX是一款集成了纹波发生源、去耦电容和耦合变压器的高度集成化设备,完美覆盖标准所需的纹波抗扰度测试设置安装需求。
